Wartung und Pflege des Druckers
3.3 Auswechseln von Verschleißteilen
Druckkopf wechseln
Der Druckkopf hat eine Lebensdauer von ca. 350.000 Seiten (vergl. Seiten-
zähler "PGCNT" im Druckertest HW-AUSBAU).
Druckkopf ausbauen
Unmittelbar nach dem Drucken kann der Druckkopf sehr heiß sein.
Vorsicht

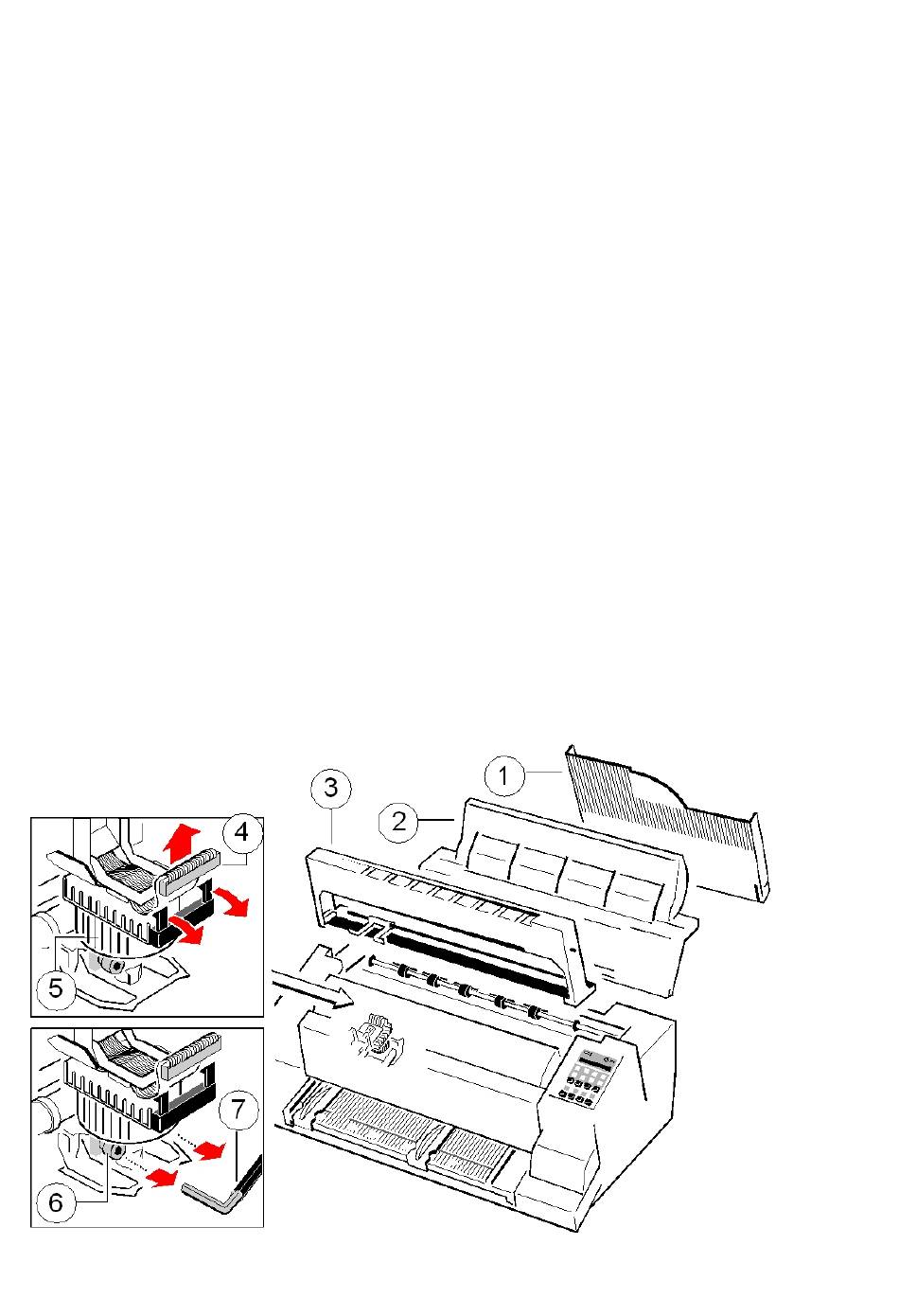

1. Die obere Ablage (1) entfernen (nur beim Multifunktionsdrucker).
2. Den Drucker einschalten, die obere Abdeckung (2) nach oben abnehmen.
Der Druckkopf fährt auf die Position gegenüber der grünen Einführhilfe über
dem ovalen Blechausschnitt.
3. Drucker wieder ausschalten.
4. Die Farbbandkassette (3) herausnehmen.
5. Das Druckkopfkabel (4) abziehen.
6. Mit dem mitgelieferten Werkzeug (7) die beiden unverlierbaren Befestigungs-
schrauben (6) des Druckkopfes lösen. Die beiliegende Kunststoffhülse ist
dabei als Verlängerung für den Inbusschlüssel zu verwenden.
7. Den Druckkopf (5) aus dem Drucker ziehen.
3-4
