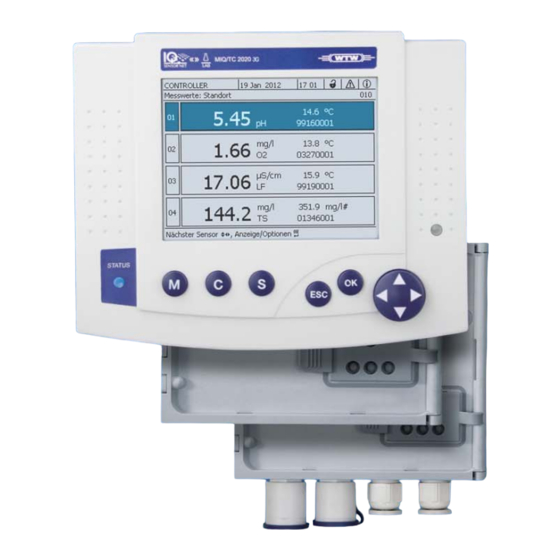

wtw IQ SENSOR NET System 2020 3G Bedienungsanleitung

Controller miq/mc3 und terminal controller miq/tc 2020 3g
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGSANLEITUNG
ba77049d03 05/2018
IQ S
N
ENSOR
ET
System 2020 3G
CONTROLLER MIQ/MC3 UND TERMINAL/CONTROLLER MIQ/TC 2020 3G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw IQ SENSOR NET System 2020 3G

Inhaltszusammenfassung für wtw IQ SENSOR NET System 2020 3G

  • Seite 1 BEDIENUNGSANLEITUNG ba77049d03 05/2018 IQ S ENSOR System 2020 3G CONTROLLER MIQ/MC3 UND TERMINAL/CONTROLLER MIQ/TC 2020 3G...
  • Seite 2 IQ S System 2020 3G ENSOR Copyright © 2018 Xylem Analytics Germany GmbH Printed in Germany. ba77049d03 05/2018...

  • Seite 3: Inhaltsverzeichnis

    IQ S System 2020 3G ENSOR Überblick ............. 9 Zum Gebrauch dieser System-Betriebsanleitung .
  • Seite 4 IQ S System 2020 3G ENSOR 3.6.2 Stapelmontage von MIQ Modulen ........45 3.6.3 Verteilte Montage von MIQ Modulen .
  • Seite 5 IQ S System 2020 3G ENSOR USB-Schnittstelle ............104 4.9.1 IQ S - Daten auf einen USB-Speicher sichern .
  • Seite 6 IQ S System 2020 3G ENSOR 5.12 Messwertaufzeichnung ..........148 5.12.1 Aufzeichnungsintervall (dt) und Aufzeichnungsdauer (Dauer) festlegen .
  • Seite 7 IQ S System 2020 3G ENSOR 7.10.2 Verhalten im Ruhezustand ......... 202 7.11 Wartungszustand der Sensoren .
  • Seite 8 IQ S System 2020 3G ENSOR ba77049d03 05/2018...

  • Seite 9: Überblick

    IQ S System 2020 3G Überblick ENSOR Überblick Zum Gebrauch dieser System-Betriebsanleitung Aufbau der IQ S ENSOR Betriebsanleitung IQ S System-Betriebsanleitung (Ringordner) ENSOR Betriebsanleitungen für Komponenten und Optionen (z. B. Feldbus) Bild 1-1 Struktur der IQ S System 2020 3G Betriebsanleitung ENSOR Die IQ S Betriebsanleitung ist wie das IQ S...

  • Seite 10: Das Iq Sensor Net System 2020 3G

    IQ S System 2020 3G Überblick ENSOR Das IQ S System 2020 3G ENSOR 1.2.1 Systemaufbau Das IQ S ist ein modulares Messsystem für die Online-Analytik. ENSOR Modular bedeutet, dass die wesentlichen funktionellen Einheiten des Messsy- stems auf Bausteine (Komponenten) verteilt sind, die sich individuell für eine spezielle Anwendung zusammenstellen lassen.
  • Seite 11 IQ S System 2020 3G Überblick ENSOR PC, Smartphone, Tablet PC Webserver email Internet Feldbus UMTS EtherNet/IP Modbus TCP Profinet Router Alternative Feldbus-Vernetzung (Industrial) Ethernet-LAN USB-Stick Modbus RTU Daten- transfer/ PROFIBUS DP Software- updates/ Electronic RS 485 Funk Ethernet Funkmodul Funkmodul -MOD 100 m...
  • Seite 12 IQ S System 2020 3G Überblick ENSOR PC, Smartphone, Tablet PC Webserver email Internet Feldbus UMTS Router Alternative Feldbus-Vernetzung Ethernet-LAN USB-Stick Modbus RTU Daten- transfer/ PROFIBUS DP USB- Software- updates/ Ethernet- Electronic Adapter RS 485 Funk MIQ/3-MOD MIQ/3-PR Funkmodul Funkmodul 100 m MIQ/TC 2020 3G (Netzteil)

  • Seite 13: Funktionen Im Iq Sensor Net

    IQ S System 2020 3G Überblick ENSOR 1.2.2 Funktionen im IQ S ENSOR Die Funktionalität des IQ S wird vom System (Controller) und den ENSOR Erweiterungskomponenten zur Verfügung gestellt. Details zu den aufgelisteten Funktionen finden Sie jeweils in der angegebenen System- oder Komponenten- Betriebsanleitung.

  • Seite 14: Kommunikationsmöglichkeiten Mit Dem Iq Sensor Net

    IQ S System 2020 3G Überblick ENSOR Funktion Betriebsanleitung Standorteinstellungen System Tagesgang, Wochengang, Monatsgang System Überwachungsfunktionen System (Sensoren, System) Feldbus-Schnittstelle 1.2.3 Kommunikationsmöglichkeiten mit dem IQ S ENSOR Digitale Kommuni- Das IQ S kann mit Menschen und Maschinen über verschiedene ENSOR kation Schnittstellen kommunizieren.

  • Seite 15: Komponenten Des Systems 2020 3G

    Sensoren liefern Hauptmesswerte (z. B. pH, Sauerstoffgehalt, Trübungswert...) Haupt- und und je nach Typ zusätzlich Nebenmesswerte (z. B. Temperatur). Als Sensoren Nebenmesswerte im System 2020 3G können digitale WTW-Einzel- und Mehrfachsensoren ver- wendet werden:  Einzelsensoren liefern einen Hauptmesswert und in der Regel einen Neben- →...

  • Seite 16: Konfiguration

    IQ S System 2020 3G Überblick ENSOR Jeder Hauptmesswert belegt einen Sensorplatz im IQ S . Ein ENSOR Mehrfachsensor mit zwei aktiven Hauptmesswerten belegt somit zwei Sen- sorplätze. Die verfügbaren Sensorplätze können beliebig mit Einzel- und Mehrfachsensoren belegt werden. Erweiterungs- Das System kann durch weitere Komponenten an verschiedene Aufgabenstel- komponenten lungen angepasst werden, z.
  • Seite 17 IQ S System 2020 3G Überblick ENSOR Komponente bzw. Ressource Maximale Anzahl Ausgangskanäle, belegbar mit: – Stromausgängen – Relaisausgängen – Ventilausgängen Netzteilmodule (z. B. MIQ/PS) Verzweigungsmodule MIQ/JB Signalverstärkermodule MIQ/JBR ("Repeater") Funkmodule MIQ/WL PS mehrere Funkstrecken (siehe Betriebsanleitung MIQ/WL PS) Feldbus-Schnittstellen Verbindung der Zur Verbindung der MIQ Module gibt es zwei grundlegende Montagevarianten: MIQ Module...
  • Seite 18 IQ S System 2020 3G Überblick ENSOR Das folgende Bild zeigt ein IQ S System mit beiden Montagevarian- ENSOR ten (Bild 1-4). Stapelmontage verteilte Montage MIQ/TC 2020 3G (als Terminal) MIQ/PS MIQ/CR3 MIQ/MC3(-...) MIQ/JB MIQ/JB Po w Po w Po w SNCIQ SNCIQ SACIQ...

  • Seite 19: Miq Module

    IQ S System 2020 3G Überblick ENSOR 1.2.5 MIQ Module Die MIQ Module besitzen je nach Typ spezifische Funktionen (z. B. Controller, Relais, digitale Schnittstellen). Alle MIQ Module besitzen ein einheitliches Gehäuse mit folgenden Merkmalen (Bild 1-5): P o w Bild 1-5 MIQ Modul 1 Gehäuse...

  • Seite 20: Andockbarkeit

    IQ S System 2020 3G Überblick ENSOR  Moduldeckel mit Scharnier Gemeinsame Durch den weiten Öffnungswinkel gibt der Deckel einen grossen Querschnitt Eigenschaften der für Arbeiten im Modulinneren frei (z. B. zum Anschließen von Leitungen an MIQ Module die Klemmleiste). ...

  • Seite 21: Controller Miq/Mc3

    IQ S System 2020 3G Überblick ENSOR Controller MIQ/MC3 Der Controller übernimmt folgende Aufgaben:  Steuerung und Überwachung aller IQ Sensoren  Steuerung und Überwachung aller Strom- und Relaisausgänge  Laufende Diagnose des Systems, d. h. Erfassung von Informationen und Fehlermeldungen aller Teilnehmer und deren Eintrag in das Systemlogbuch (Beispiel: Spannungsüberwachung) ...

  • Seite 22: Terminal/Controller Miq/Tc 2020 3G

    IQ S System 2020 3G Überblick ENSOR Terminal/Controller MIQ/TC 2020 3G Der Terminal/Controller MIQ/TC 2020 3G kann im IQ S als Control- ENSOR ler plus Terminal (siehe Abschnitt 1.4.1) oder nur als Terminal (siehe Abschnitt 1.4.2) eingesetzt werden. Bild 1-7 Terminal/Controller MIQ/TC 2020 3G 1 Grafik-Display 2 Status-LED...

  • Seite 23: Miq/Tc 2020 3G Als Controller Plus Terminal

    IQ S System 2020 3G Überblick ENSOR Die Tasten besitzen folgende Funktionen: Tasten Taste Bezeich- Funktionen nung <M> – Zeigt die Messwerte an <C> – Startet den Kalibriervorgang für den ausge- wählten Sensor <S> – Öffnet das Menü Systemeinstellungen <OK> –...

  • Seite 24: Miq/Tc 2020 3G Nur Als Terminal

    IQ S System 2020 3G Überblick ENSOR 1.4.2 MIQ/TC 2020 3G nur als Terminal Der MIQ/TC 2020 3G, als Terminal konfiguriert, ist eine Erweiterungskompo- nente für das IQ S System. Das System 2020 3G kann als mobile ENSOR Bedieneinheit an allen freien Deckelfronten von MIQ Modulen angedockt und wieder abgenommen werden.

  • Seite 25: Status-Led

    IQ S System 2020 3G Überblick ENSOR Im IQ S ENSOR ist die Systemkonfiguration im Controller gespei- chert (MIQ/MC3 oder MIQ/TC 2020 3G, konfiguriert als Controller plus Terminal). Funktionen Bei Betrieb des MIQ/TC 2020 3G als Backup-Controller werden alle IQ S Basisfunktionen ausgeführt.

  • Seite 26: Ethernet-Schnittstelle

    IQ S System 2020 3G Überblick ENSOR fügung:  Anschluss eines USB-Speichers zur Übertragung von Daten (siehe Abschnitt 4.9) – Messdaten – Kalibrierdaten – Konfigurationsdaten – Logbuch – IQ LabLink-Daten  Anschluss eines Electronic-Key für den einfachen Zugang zum System bei eingeschalteter Zugangskontrolle (siehe Abschnitt 5.3.4) ...

  • Seite 27: Verhalten Des Iq Sensor Net Bei Ausfall Einer Komponente

    IQ S System 2020 3G ENSOR Überblick  Verknüpfte Strom- und Relaisausgänge wechseln in den Ruhezustand. Stromausgang: Strom 0 mA Relaisausgang: Relais offen Details siehe Komponenten-Betriebsanleitung zum Strom- bzw. Relaisaus- gangsmodul.  Bei Netzwiederkehr erfolgt automatisch ein Neustart, das System nimmt seine Arbeit wieder auf und wechselt in die Messwertanzeige ...

  • Seite 28: Verfügbarkeit Des Systems

    IQ S System 2020 3G Überblick ENSOR Komponente Verhalten Terminal  Die Messwertanzeige wird nicht aktualisiert.  Das Display reagiert nicht auf Eingaben.  Das System arbeitet weiter.  Gespeicherte Messdaten und die Systemkonfiguration bleiben erhalten. Netzteilmodul wie Netzausfall (siehe Abschnitt 1.6.1) 1.6.3 Verfügbarkeit des Systems Das IQ S wurde für eine sehr hohe Verfügbarkeit optimiert.

  • Seite 29: Kompatibilität Der Controller Des System 2020 3G (Miq/Mc3, Miq/Tc 2020 3G) Mit

    IQ S System 2020 3G Überblick ENSOR Die Systemkonfiguration (Einstellungen Sensoren/Differenzsensoren und Einstellungen Ausgänge/Verknüpfungen) kann auf einen PC gesichert wer- den. Die Übertragung erfolgt über die USB-Schnittstelle oder eine Netzwerk- verbindung. Die gesicherte Systemkonfiguration kann vom PC auf einen eventuell erforderlichen Ersatz-Controller geladen werden. 1.6.4 Kompatibilität der Controller des System 2020 3G (MIQ/MC3, MIQ/ TC 2020 3G) mit Komponenten eines bestehenden IQ S ENSOR...

  • Seite 30: Sicherheit

    IQ S System 2020 3G Sicherheit ENSOR Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Produkts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Produkt vertraut, bevor sie es in Betrieb nehmen oder damit arbeiten.

  • Seite 31: Sicherer Betrieb

    IQ S System 2020 3G Sicherheit ENSOR Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des IQ S System 2020 3G ENSOR besteht im Einsatz in der Online-Analytik. Bestimmungsgemäß ist ausschließ- lich der Gebrauch gemäß den Instruktionen und den technischen Spezifika- tionen dieser Bedienungsanleitung (siehe Kapitel 10 T ).

  • Seite 32: Installation

    IQ S System 2020 3G Installation ENSOR Installation Lieferumfang  Controller MIQ Modul MIQ/MC3 oder Terminal/Controller MIQ/TC 2020 3G  Nur für MIQ/MC3: – Sicherungsschraube zum Fixieren des Terminal/Controllers an einem MIQ Modul – Optional: mit MODBUS- oder PROFIBUS-Anschluss  Nur für MIQ/TC 2020 3G: Zubehörsatz, bestehend aus: –...

  • Seite 33: Grundlagen Der Installation

    IQ S System 2020 3G Installation ENSOR Grundlagen der Installation 3.2.1 Systemplanung START – Zahl und Typen der benötigten Sensoren – Einzurichtende Messstellen Planungsgrundlage – Zahl der benötigten Bedienstandorte – Entfernungen – Infrastruktur, Prozessumgebung etc. Grobplanung IQ S – Summe aller Leitungen maximal 1000 m ENSOR Topologie + Layout Gesamtleitungslängen >...

  • Seite 34: Anforderungen An Den Standort

    IQ S System 2020 3G Installation ENSOR 3.2.2 Anforderungen an den Standort Der jeweilige Standort aller IQ S Komponenten muss die in Abschnitt ENSOR 10.1 A angegebenen Umgebungsbedingungen LLGEMEINE YSTEMDATEN erfüllen. Kontrollierte Arbeiten an geöffneten Geräten (z. B. bei Montage, Installation, Wartung) dür- Umgebungs- fen nur unter kontrollierten Umgebungsbedingungen durchgeführt werden: bedingungen...

  • Seite 35: Installationsrichtlinien Für Den Blitzschutz

    IQ S System 2020 3G Installation ENSOR Installationsrichtlinien für den Blitzschutz Beim Einsatz der IQ S Messtechnik, insbesondere bei Installation ENSOR und Betrieb im Freien, muss ein ausreichender Schutz gegen (elektrische) Stoßwellen vorhanden sein. Eine Stoßwelle (englische Bezeichnung "surge") ist ein Summenphänomen aus Stoßspannung und Stoßstrom.
  • Seite 36 IQ S System 2020 3G Installation ENSOR die in das Messmedium reichen, können zum Beispiel ideal für die Erdung der Montagekonstruktion benutzt werden. Hiermit wird ein Sollweg für die Hauptstoßwelle geschaffen. Damit kann ver- mieden werden, dass die Stoßwelle über das IQ S Kabel und über ENSOR die wertvollen Sensoren in das Messmedium abgeleitet wird.

  • Seite 37: Leistungsbilanz Erstellen

    IQ S System 2020 3G Installation ENSOR dürfen keinen Kontakt zum Potentialausgleich haben. – PROFIBUS- und Modbus-Kabel sind nach den Regeln des jeweiligen Bussystems zu installieren. – Relaisleitungen sollten für ein durchgängigen und konsequenten Schutz über Gas-Überspannungsableiter an den örtlichen Potentialausgleich angeschlossen werden.
  • Seite 38 IQ S System 2020 3G Installation ENSOR Die Leistungsbilanz ergibt einen ersten Richtwert. In bestimmten Grenzfällen kann die Energieversorgung trotz positiver Leistungsbi- lanz nicht ausreichend sein. Lange Kabelstrecken zum Beispiel bewirken zusätzliche Leistungsverluste, die möglicherweise durch weitere MIQ Netzteilmodule ausgeglichen werden müssen. Dies kann gemäß...
  • Seite 39 IQ S System 2020 3G Installation ENSOR MIQ Module Leistungsbedarf [W] MIQ/R6 MIQ/IC2 +2,2 W pro angeschlossenem Speisetrenner WG 21 A7 MIQ/CHV MIQ/CHV PLUS MIQ/WL PS MIQ/3[-PR]/[-MOD] MIQ/2-PR MIQ/2-MOD Terminal, Controller Leistungsbedarf [W] MIQ/MC3 MIQ/MC3-PR MIQ/MC3-MOD MIQ/TC 2020 XT MIQ/TC 2020 3G USB-Geräte Leistungsbedarf [W] USB-Speicher...

  • Seite 40: Beispielkonfiguration

    IQ S System 2020 3G Installation ENSOR Beispielkonfiguration Leistungsbedarf Gesamtleistungsbe- erforderliche (Komponente) [W] darf P (Summe der Anzahl Komponenten) [W] MIQ Netzteil- module 1 MIQ/MC3 + 1 MIQ/TC 2020 3G + 3,5 ® + 1 NiCaVis 705 IQ + 8,0 14,0 ®...
  • Seite 41 IQ S System 2020 3G Installation ENSOR chen Kabelverluste zu berücksichtigen. Hauptverbraucher sind Komponenten mit einer Leistungsaufnahme von 5 W oder mehr. Bei der Ermittlung der notwendigen MIQ Netzteilmodule ist für mobile Komponenten (MIQ/TC 2020 3G) die ungünstigste Anord- nung zu betrachten. Das heißt, es ist ...

  • Seite 42: Leistungsver- Sorgung Überprüfen

    IQ S System 2020 3G Installation ENSOR Leistungsver- Die Länge des Kabelstrangs für die geplante Installation ermitteln. sorgung überprüfen Die Summe der Leistungsaufnahmen aller Verbraucher an dem Kabelstrang ermitteln (einschließlich IQ Sensoren). Die beiden ermittelten Werte als Punkt in das folgende Diagramm ein- tragen.

  • Seite 43: Auswertung

    IQ S System 2020 3G Installation ENSOR Auswertung: Liegt der Punkt im unteren, gültigen Bereich, ist kein zusätzliches MIQ Netzteilmodul erforderlich. Liegt der Punkt im oberen, ungültigen Bereich, ist ein zusätzliches MIQ Netzteilmodul erforderlich. Dieses MIQ Netzteilmodul in der Nähe der Hauptverbraucher in diesem Strang installieren, oder, falls nicht möglich, - ausgehend vom primären MIQ Netzteilmodul - ca.

  • Seite 44: Systemkomponenten Verbinden

    IQ S System 2020 3G Installation ENSOR reren MIQ Netzteilmodulen im System.  Nach Möglichkeit das IQ S sternförmig von den ENSOR MIQ Netzteilmodulen aus aufbauen. Systemkomponenten verbinden 3.6.1 Allgemeines Die IQ S Systemkomponenten werden auf folgende Arten zu einer ENSOR funktionierenden Einheit verbunden: ...

  • Seite 45: Stapelmontage Von Miq Modulen

    IQ S System 2020 3G Installation ENSOR 3.6.2 Stapelmontage von MIQ Modulen Für eine optimale Stabilität dürfen maximal drei MIQ Module zu einem Stapel montiert werden. Pro Modulstapel darf nur ein MIQ Netzteilmodul montiert werden. Montagerichtung MIQ Module können von beiden Seiten her aufeinander gestapelt werden. Alle benötigten Installationsmaterialien sind im Lieferumfang der MIQ Module ent- halten.
  • Seite 46 IQ S System 2020 3G Installation ENSOR Variante 1: Stapelerweiterung nach vorne Stapelmontage vorbereiten t a p t f e e lm r n e t a g u f k n t ie n t a le b t a c k t t r e n r ä...
  • Seite 47 IQ S System 2020 3G Installation ENSOR Kontaktträger montieren Bild 3-5 Kontaktträger montieren (Variante 1) 5 Kontaktträger 6 Schneidschrauben 7 Senkschrauben Im IQ Sensor Net dürfen nur IQ Sensor Net Produkte verwendet werden. Den Kontaktträger (Pos. 5 in Bild 3-5) mit den beiden Kunststoff- Schneidschrauben (Pos.
  • Seite 48 IQ S System 2020 3G Installation ENSOR ISO-Blindmuttern vormontieren Bild 3-6 Kontaktträger montieren (Variante 1) 8 Zylinderschrauben 9 ISO-Blindmuttern Die Zylinderschrauben (Pos. 8 in Bild 3-5) mit den Kunststoff-unterleg- scheiben in die Montagebohrungen im Gehäuse einführen und ISO- Blindmuttern (Pos. 9) locker aufschrauben. MIQ Module stapeln Bild 3-7...
  • Seite 49 IQ S System 2020 3G Installation ENSOR Das vorbereitete MIQ Modul am Deckel des hinteren MIQ Moduls ansetzen. Dabei darauf achten, dass die beiden Laschen am vorderen MIQ Modul im Deckel des hinteren MIQ Moduls einrasten. Anschlie- ßend die beiden Schrauben (Pos. 8 in Bild 3-6) festziehen. Stellung des SN Terminatorschalters überprüfen und gegebenenfalls korrigieren (siehe Abschnitt 3.10.1).
  • Seite 50 IQ S System 2020 3G Installation ENSOR Variante 2: Stapelerweiterung nach hinten Stapelmontage vorbereiten t a p t f e e lm r n e t a g u f k n t ie n t a le b t a c k t t r e n r ä...
  • Seite 51 IQ S System 2020 3G Installation ENSOR Kontaktträger montieren Bild 3-10 Kontaktträger montieren (Variante 12 5 Kontaktträger 6 Schneidschrauben 7 Senkschrauben Zur Befestigung des Kontaktträgers nur die mitgelieferten Kunst- stoff-Schneidschrauben verwenden. Sie gewährleisten den richti- gen Sitz. Den Kontaktträger (Pos. 6 in Bild 3-10) mit den beiden Kunststoff- Schneidschrauben (Pos.
  • Seite 52 IQ S System 2020 3G Installation ENSOR ISO-Blindmuttern vormontieren Bild 3-11 ISO-Blindmuttern vormontieren (Variante 2) 8 Zylinderschrauben 9 ISO-Blindmuttern Die Zylinderschrauben (Pos. 8 in Bild 3-11) mit den Kunststoff-unterleg- scheiben in die Montagebohrungen im Moduldeckel einführen und ISO- Blindmuttern (Pos. 9) locker aufschrauben. ba77049d03 05/2018...
  • Seite 53 IQ S System 2020 3G ENSOR Installation MIQ Module stapeln Bild 3-12 MIQ Module stapeln (Variante 2) Das vorbereitete MIQ Modul an der Rückseite des vorderen MIQ Moduls ansetzen. Dabei darauf achten, dass die beiden Laschen am vorderen MIQ Modul im Deckel des hinteren MIQ Moduls einrasten. Anschließend die beiden Schrauben (Pos.

  • Seite 54: Verteilte Montage Von Miq Modulen

    IQ S System 2020 3G Installation ENSOR Bild 3-13 Gehäuse schließen (Variante 2) 10Senkschrauben Das hintere MIQ Modul schließen und mit den beiden Senkschrauben (Pos. 5 in Bild 3-13) fixieren. 3.6.3 Verteilte Montage von MIQ Modulen Allgemeines Für die verteilte Montage können folgende IQ S Kabel eingesetzt ENSOR werden:...

  • Seite 55: Kabelenden Vorbereiten

    IQ S System 2020 3G Installation ENSOR Benötigte  1 x Anschlusskabel SNCIQ oder SNCIQ/UG (siehe Kapitel 11 Z UBEHÖR Materialien PTIONEN  Aderendhülsen für 0,75 mm Aderquerschnitt mit passender Presszange  1 x Kabelverschraubung mit Dichtung (Lieferumfang MIQ Modul). Werkzeuge ...

  • Seite 56: Kabel Anschließen

    IQ S System 2020 3G Installation ENSOR Kabel anschließen Die Kabel SNCIQ und SNCIQ/UG werden auf die gleiche Weise an die Klemm- leiste angeschlossen wie das Sensoranschlusskabel SACIQ (siehe Abschnitt 3.6.4): Das MIQ Modul öffnen. Einen beliebigen SENSORNET Anschluss auswählen. Dabei auf die Bezeichnung SENSORNET achten.

  • Seite 57: Iq Sensoren Anschließen

    IQ S System 2020 3G Installation ENSOR Die Kabelenden an die Klemmleiste anschließen. Dabei auf die Bezeichnungen der Klemmen (rot / Schirm / grün) achten. Die Überwurfmutter (Pos. 3 in Bild 3-15) festziehen. Stellung des SN Terminatorschalters überprüfen und gegebenenfalls korrigieren (siehe Abschnitt 3.10.1).
  • Seite 58 IQ S System 2020 3G Installation ENSOR Das modulseitige Ende des Anschlusskabels ist werksseitig fertig abgemantelt und alle Adern sind mit Aderendhülsen versehen. Werkzeuge  Kreuzschlitz-Schraubendreher  Kleiner Schraubendreher. Unterscheidung Zur leichteren Zuordnung von Messwert und Messort bietet das System die von IQ Sensoren Möglichkeit, einen benutzterdefinierten Namen für jeden IQ Sensor einzugeben gleichen Typs im...

  • Seite 59: Terminal-Komponenten Installieren

    IQ S System 2020 3G Installation ENSOR SACIQ Bild 3-17 Kabel SACIQ mit dem IQ Sensor verbinden 1 Steckkopf 2 Überwurfmutter Die Buchse des Sensoranschlusskabels SACIQ auf den Steckkopf des IQ Sensors stecken. Die Buchse dabei so drehen, dass der Stift im Steckkopf (1) in einem der beiden Löcher in der Buchse einrastet.
  • Seite 60 IQ S System 2020 3G Installation ENSOR Die Terminal-Komponente wird auf dem Deckel eines beliebigen freien MIQ Moduls installiert. Das MIQ/TC 2020 3G, als Terminal konfiguriert, wird auf dem Deckel eines beliebigen freien MIQ Moduls angedockt. Wird das MIQ/TC 2020 3G als Terminal/Controller konfiguriert, darf das MIQ/ TC 2020 3G deshalb im Unterschied zu einem mobilen Terminal (z.
  • Seite 61 IQ S System 2020 3G Installation ENSOR Bild 3-19 Terminal-Komponente andocken 2 Verriegelungshebel 3 Schraube VORSICHT Verletzungsgefahr durch Federkraft. Einklemmen und Quetschung der Finger möglich. Bei zurückgezogenem Verriegelungshebel nicht unter den Verriegelungshebel fassen. USB-Geräte von der USB-Schnittstelle der Terminal-Komponente abziehen. Ein korrekter Start des Terminals ist nur ohne angesteckte USB-Geräte gewährleistet.

  • Seite 62: Konfigurieren

    IQ S System 2020 3G Installation ENSOR Zum Schutz vor einem unbeabsichtigten Entfernen der Terminal-Kom- ponente den Verriegelungshebel mit Hilfe der Schraube (Pos. 3 in Bild 3-19) fixieren. MIQ/TC 2020 3G Bei Inbetriebnahme des MIQ/TC 2020 3G am IQ S erfolgt eine ENSOR als mobiles...

  • Seite 63: Montage An Einer Standsäule Mit Schutzdach Ssh/Iq

    IQ S System 2020 3G Installation ENSOR wird mit Hilfe einer Klammer auf eine 35 mm Hutschiene gemäß EN 50022 - z. B. in einem Schaltschrank - aufgesetzt. Die Verbindung kann mit einem einfachen Handgriff wieder gelöst werden (Abschnitt 3.7.5). VORSICHT Bei der Montage an einer Wand, einem Schutzdach, oder einer Hutschiene darf kein Kontaktträger an der Modulrüc-...
  • Seite 64 IQ S System 2020 3G Installation ENSOR Schutzdach (Pos. 1 in Bild 3-20) mit den vier Inbusschrauben (Pos. 2), den Unterlegscheiben (Pos. 3) und den Schellen (Pos. 4) in der gewünschten Höhe von der Rückseite her an die Standsäule schrau- ben.

  • Seite 65: Montage Unter Dem Schutzdach Sd/K 170

    IQ S System 2020 3G Installation ENSOR MIQ Modul unter dem Schutzdach montieren Bild 3-22 MIQ Modul am Schutzdach SSH/IQ montieren Das MIQ Modul an das Schutzdach ansetzen und mit den beiden Schrauben (Pos. 6 in Bild 3-21) festschrauben. Den Moduldeckel schließen und mit den beiden Senkschrauben (Pos. 5 in Bild 3-21) fixieren.

  • Seite 66: Schalttafeleinbau

    IQ S System 2020 3G Installation ENSOR zusätzlich der Montagesatz MR/SD 170 erforderlich (siehe Kapitel 11 Z UBEHÖR PTIONEN Werkzeuge  Kreuzschlitz-Schraubendreher. MIQ Modul unter dem Schutzdach montieren Bild 3-23 MIQ Modul am Schutzdach SD/K 170 montieren 1 Senkschrauben 2 Zylinderschrauben Die beiden Senkschrauben (Pos.
  • Seite 67 IQ S System 2020 3G Installation ENSOR Zum Einbau eines vormontierten Modulstapels muss das vordere MIQ Modul vom Stapel abmontiert werden. Nach dem Einbau des vorderen MIQ Moduls den restlichen Teil des Stapels an das einge- baute MIQ Modul anfügen (siehe Abschnitt 3.6.2 - Variante 2). Benötigte ...

  • Seite 68: Hutschienenmontage

    IQ S System 2020 3G Installation ENSOR Die Schrauben (Pos. 2) festziehen. Die Schrauben (Pos. 3) eindrehen, bis die Schraube auf der Schalttafel fest aufsitzt. 3.7.5 Hutschienenmontage Benötigte  Set zur Hutschienenmontage THS/IQ (siehe Kapitel 11 Z UBEHÖR PTIO Materialien Werkzeuge ...

  • Seite 69: Elektrische Anschlüsse: Allgemeine Hinweise

    IQ S System 2020 3G Installation ENSOR Das MIQ Modul mit der Klammerbefestigung von oben her in die Hut- schiene einhängen und gegen die Schiene drücken, bis die Klammer- befestigung einrastet. Das MIQ Modul kann nachträglich seitlich verschoben werden. Zum Aushängen das MIQ Modul nach unten drücken und am unteren Ende nach vorne ziehen.
  • Seite 70 IQ S System 2020 3G Installation ENSOR Dichtring 20 x 15 x 1 mm Erweiterungsstück M16/M20 Dichtring 24 x 19 x 2 mm Kabelverschraubung M20 Bild 3-27 Kabelverschraubung groß Bei Bedarf können Sie weitere große Kabelverschraubungen bestellen (siehe Kapitel 11 Z UBEHÖR PTIONEN Allgemeine...

  • Seite 71: Anschluss Der Spannungsversorgung

    IQ S System 2020 3G Installation ENSOR Anschluss der Spannungsversorgung Der Anschluss der Spannungsversorgung ist in der Betriebsanleitung zum MIQ Netzteilmodul (z. B. MIQ/PS, MIQ/24V) ausführlich beschrieben. WARNUNG Bei unsachgemäßem Anschluss der Netzversorgung be- steht Lebensgefahr durch elektrischen Schlag. Bei der Installation die Sicherheitshinweise in der Be- triebsanleitung zum MIQ Netzteilmodul (z.

  • Seite 72: Stichleitung

    IQ S System 2020 3G Installation ENSOR Definitionen Hauptleitung Längster Kabelstrang, an dessen Enden sich ein Termina- torschalter befindet. An beiden Enden müssen die Terminatorschalter auf EIN stehen. Befinden sich alle MIQ-Module an einem Punkt, d. h. in einem Modulstapel, ist die Länge der Hauptleitung gleich Null (sternförmige Verdrahtung).

  • Seite 73: Start-Checkliste Und Systemstart

    IQ S System 2020 3G Installation ENSOR Beispiel Hier ist die Hauptleitungslänge gleich Null, d. h. alle Leitungen sind Stichlei- sternförmige tungen -> die Summe aller Leitungslängen darf maximal 500 m betragen Verdrahtung (einzelne Stichleitung max. 250 m). Terminator- Terminatorschalter befinden sich in jedem MIQ Modul zwischen den beiden schalter SENSORNET Anschlüssen im rechten Teil der Klemmleiste (Bezeichnung "SN TERMINATOR"):...
  • Seite 74 IQ S System 2020 3G Installation ENSOR Start-Checkliste: 1 Ist die Summe der Leistungsaufnahmen der Komponenten kleiner als die Summe der Leistungsabgaben aller MIQ Netzteilmodule (siehe Abschnitt 3.2.1)? 2 Sind alle IQ S Komponenten richtig miteinander ENSOR verbunden (siehe Abschnitt 3.6)? 3 Sind alle SN Terminatorschalter richtig eingestellt (siehe Abschnitt 3.10.1)? 4 Ist das MIQ Netzteilmodul richtig an die Spannungsversor-...
  • Seite 75 IQ S System 2020 3G Installation ENSOR Das MIQ/TC 2020 3G versucht anschließend, sich mit der gewählten Funktio- nalität am IQ S anzumelden. Beachten Sie dabei, dass in einem ENSOR IQ S nur ein Controller aktiv sein kann. ENSOR Details zur Konfiguration des MIQ/TC 2020 3G siehe Abschnitt 1.4. Während des ersten Systemstarts wählen Sie die Konfiguration des MIQ/TC 2020 3G.

  • Seite 76: Kontrolle Der Spannungsversorgung

    IQ S System 2020 3G Installation ENSOR erscheint vorübergehend "Init": Bild 3-33 Display nach Initialisierung des Terminals Weisen Sie den IQ Sensoren nach der ersten Inbetriebnahme früh- zeitig einen Namen zu, um sie leichter identifizieren zu können. Die Vergabe von Sensornamen ist in Abschnitt 5.4.1 auf Seite 124 beschrieben.
  • Seite 77 IQ S System 2020 3G Installation ENSOR Zustände der LEDs an allen MIQ Modulen (ausgenommen MIQ Netzteilmodule siehe Schritt 1) überprüfen (Bild 3-34): – gelb leuchtet: Betriebsspannung in Ordnung. – rot leuchtet: Betriebsspannung im Warnbereich. Die Komponente ist voll funktionsfähig. Ein geringer weiterer Spannungsabfall kann jedoch zu einem Ausfall führen.

  • Seite 78: Systemerweiterung Und Umbau

    IQ S System 2020 3G Installation ENSOR Logbuch öffnen und Meldungen quittieren. Bei Fehlermeldungen den Hinweisen zur Fehlerbehebung folgen. Nähere Details zum Logbuch siehe Abschnitt 4.5. 3.11 Systemerweiterung und Umbau Aufgrund des modularen Aufbaus des IQ S Systems lassen sich ENSOR nachträgliche Erweiterungen und Umbauten leicht durchführen.
  • Seite 79 IQ S System 2020 3G Installation ENSOR Wird eine neue Komponente nicht aufgenommen, kann die maxi- male Anzahl an Datensätzen (aktive plus inaktive) überschritten sein. Für IQ Sensoren beträgt die maximale Zahl an Datensätzen 20. Für MIQ Ausgangsmodule beträgt die maximale Anzahl an Datensät- zen (aktive plus inaktive) 48.

  • Seite 80: Bedienung

    IQ S System 2020 3G Bedienung ENSOR Bedienung Terminal Die Bedienung des IQ S erfolgt über ein Terminal. Dabei stehen fol- ENSOR gende Möglichkeiten mit gleichem Funktionsumfang zur Auswahl:  MIQ/TC 2020 3G, konfiguriert als (mobiles) Terminal oder als (fest installier- ter) Controller.

  • Seite 81: Überblick Über Die Bedienelemente

    IQ S System 2020 3G Bedienung ENSOR 4.1.1 Überblick über die Bedienelemente Zur übersichtlichen Darstellung von aktuellen Messwerten, dem Verlauf von Messwerten, Statusanzeigen und Meldungstexten ist das Terminal mit einem großen Display ausgestattet. <M> <C> <S> <ESC> <OK> Mit den 5 Tasten und den Pfeiltasten <...

  • Seite 82: Display

    IQ S System 2020 3G Bedienung ENSOR 4.1.2 Display Das Display enthält folgende Informationen: Bild 4-2 Display 1 Name der Displayanzeige 2 Name des Terminals im Wechsel mit der Controller-Funktion (CONTROLLER oder BACKUP-CONTROLLER) 3 Datum 4 Uhrzeit 5 Benutzerrecht (Details siehe unten) 6 Fehler-Symbol Blinkt das Fehler-Symbol, liegt eine neue oder unquittierte Fehlermel- dung im Logbuch vor, die sofortige Maßnahmen erfordert (siehe...
  • Seite 83 IQ S System 2020 3G Bedienung ENSOR Messwertanzeige Die Messwertanzeige enthält für jeden IQ Sensor/Differenzsensor folgende Informationen: Bild 4-3 Display - Messwertanzeige 1 Fortlaufende Nummerierung der Messwerte 2 Hauptmesswert 3 Einheit und Messgröße des Hauptmesswerts 4 Name des Sensors (Name eingeben: siehe Abschnitt 5.4.1) 5 Nebenmesswert mit Einheit Besondere Init...

  • Seite 84: Tasten

    IQ S System 2020 3G Bedienung ENSOR 4.1.3 Tasten Taste Funktion <M> Messwerte anzeigen <C> Kalibrierung starten für den in der Messwertanzeige ausgewählten IQ Sensor <S> Menü Einstellungen/Settings öffnen <ESC> In die übergeordnete Menüebene wechseln oder Eingaben abbrechen ohne sie zu speichern <OK>...

  • Seite 85: Navigation In Menüs, Listen, Tabellen

    IQ S System 2020 3G Bedienung ENSOR Kurze Bedienhinweise finden Sie in der Hilfezeile im Display. Im Folgenden finden Sie Beispiele zu den Bedienprinzipien  Navigation in Menüs, Listen, Tabellen (siehe Kapitel 4.2.1)  Texte und Zahlenwerte eingeben (siehe Kapitel 4.2.2) Bei Einsatz von zwei oder mehr Terminals in einem IQ S ENSOR <C>...

  • Seite 86: Eingeben Von Texten Oder Zahlenwerten

    IQ S System 2020 3G Bedienung ENSOR <ESC> in die übergeordnete Ebene zurückkehren. oder: <M> in die Messwertanzeige schalten. 4.2.2 Eingeben von Texten oder Zahlenwerten Für IQ Sensoren, MIQ Ausgangsmodule, Terminals und Standorte können Sie Namen vergeben. Beispiel: Sensornamen eingeben: <S>...
  • Seite 87 IQ S System 2020 3G Bedienung ENSOR Bild 4-6 Liste der Sensoren bearbeiten Die Eingabe folgender Buchstaben, Zahlen und Sonderzeichen ist möglich: AaBb..Zz0..9µ%&/()+-=><!?_ °. < >  einen Buchstaben oder eine Zahl auswählen. <OK> den Buchstaben bestätigen. Hinter dem letzten Buchstaben erscheint das Zeichen Bild 4-7 Liste der Sensoren bearbeiten ba77049d03...

  • Seite 88: Zugang Zum Iq Sensor Net Bei Aktiver Zugangskontrolle

    IQ S System 2020 3G Bedienung ENSOR  neues Zeichen anfügen < > <OK>  das anzufügende Zeichen wählen und mit bestätigen. oder  letztes Zeichen löschen < > <OK>  das Zeichen wählen und mit bestätigen. oder  Namen übernehmen <...

  • Seite 89: Darstellen Aktueller Messwerte

    IQ S System 2020 3G Bedienung ENSOR Erweiterte Zugangskontrolle mit Gerätesperre: Beliebige Taste drücken. In der Passwort-Abfrage das Passwort über die Pfeiltasten ein- geben und mit OK bestätigen. Weitere Details zur Zugangskontrolle (siehe Abschnitt 5.3) Darstellen aktueller Messwerte Zur Darstellung der Messwerte stehen mehrere Möglichkeiten zur Auswahl: ...

  • Seite 90: Darstellen Eines Einzelnen Messwerts

    IQ S System 2020 3G Bedienung ENSOR Bild 4-8 Anzeige/Optionen < > <OK>  eine Darstellung auswählen und bestäti- gen.Die gewählte Anzeige ist aktiviert 4.4.1 Darstellen eines einzelnen Messwerts In der Darstellung Messwerte (1 Sensor) zeigen Sie den Messwert numerisch und als Balken an.

  • Seite 91: Darstellen Von Acht Messwerten

    IQ S System 2020 3G Bedienung ENSOR Bild 4-10 Messwerte: Standort -> Messwerte (4 Sensoren) 4.4.3 Darstellen von acht Messwerten Bis zu acht Messwerte von IQ Sensoren oder Differenzsensoren werden gleich- zeitig im Display angezeigt. Bild 4-11 Messwerte: Standort -> Messwerte (8 Sensoren) 4.4.4 Darstellung von aufgezeichneten Messwerten Ist für einen IQ Sensor die Messwertaufzeichnung aktiviert (siehe Abschnitt 5.12), kann der zeitliche Verlauf der aufgezeichneten Messwerte...

  • Seite 92: Aufgezeichnete Messwerte Darstellen

    IQ S System 2020 3G Bedienung ENSOR  Messwertliste ausgewählter Sensor (numerische Darstellung) Bild 4-12 Tagesgang ausgewählter Sensor (Beispiel) 1 Darstellungsart 2 Bereich der grafischen Darstellung Der Zeitbereich (x-Achse) entspricht der ausgewählten Darstel- lungsart (1 Tag, 1 Woche, 1 Monat). Der Wertebereich der y-Achse wird automatisch auf Min- und Max- Werte angepasst 3 Position des Cursors (X)

  • Seite 93: Übertragung Von Aufgezeichneten Messdaten Auf Einen Pc

    IQ S System 2020 3G Bedienung ENSOR Bild 4-13 Monatsgang ausgewählter Sensor (Beispiel) < >  den Cursor (X) entlang der Messwertkurve bewegen. Der Cursor (X) markiert den ausgewählten Messwert. <OK> in die nächste Darstellungsart mit kleinerem Darstellungs- zeitraum wechseln. oder <ESC>...

  • Seite 94: Meldungen Und Logbuch

    IQ S System 2020 3G Bedienung ENSOR < >  den Menüpunkt Anzeigeumschaltung Standort/Alle <OK> Sensoren auswählen und mit bestätigen. Die Messwertanzeige wechselt zwischen der Anzeige der Sensoren am Standort und allen Sensoren. Meldungen und Logbuch Das IQ S überwacht ständig den Zustand des gesamten Systems. ENSOR Erkennt das IQ S Systemveränderungen, erfolgt eine Meldung.
  • Seite 95 IQ S System 2020 3G Bedienung ENSOR Aufbau des Logbuchs Bild 4-14 Logbuch Gesamtsystem 1 Meldungskategorie (Fehler- oder Info-Symbol) 2 Teilnehmer, der die Meldung ausgelöst hat. SYS System (Universal Transmitter, Controller) S01 IQ Sensor (Nummer 01) S?? IQ Sensor (inaktiv, Datensatz gelöscht) D01 DIQ Ausgangsmodul (Nummer 01) D?? DIQ Ausgangsmodul (inaktiv, Datensatz gelöscht) 3 Meldungscode...

  • Seite 96: Erläuterung

    IQ S System 2020 3G Bedienung ENSOR I 2 152 a b c Bild 4-15 Aufbau des Meldungscodes Information Erläuterung Meldungskurzform Die dreistellige Meldungskurzform enthält folgende Informationen zu der Meldung: Kategorie (a), Typ (b) und Typnummer (c) Kategorie  Infomeldung (I) ...

  • Seite 97: Ausführliche Meldungstexte Ansehen

    IQ S System 2020 3G Bedienung ENSOR Das Logbuch zeigt den aktuellen Stand zum Zeitpunkt des Öffnens an. Treffen neue Meldungen ein, während ein Logbuch geöffnet ist, erscheinen diese nicht im Logbuch. Wie gewohnt werden Sie durch blinkende Info- oder Fehler-Symbole auf neue Meldungen hinge- wiesen.

  • Seite 98: Alle Meldungen Quittieren

    IQ S System 2020 3G Bedienung ENSOR Um alle Meldungen gleichzeitig zu quittieren, steht die Funktion Alle Meldungen quittieren zur Verfügung (siehe Abschnitt 4.5.4). Meldungstexte sind im verursachenden Teilnehmer gespeichert. Weiterführende Informationen zu einem Logbucheintrag für einen IQ Sensor, wie z. B. Kalibriermeldungen, Hinweis- und Hilfetexte sind deshalb nur bei angeschlossenem und betriebsbereitem Teil- nehmer zugänglich.

  • Seite 99: Kalibriereinträge Im Logbuch

    IQ S System 2020 3G Bedienung ENSOR Die detaillierten Kalibrierdaten der letzten Kalibrierungen sind in der Übersicht Kalibrierhistorie ausgewählter Sensor zusammengefasst. Alle Kalibrierdaten sind im IQ Sensor gespeichert. Um Kalibrierda- ten eines IQ Sensors anzusehen, muss der IQ Sensor am IQ S angeschlossen und betriebsbereit sein.

  • Seite 100: Status-Info Von Sensoren Und Ausgängen

    IQ S System 2020 3G Bedienung ENSOR Status-Info von Sensoren und Ausgängen Die Anzeige des Gerätestatus bietet einen einfachen Überblick über die aktuel- len Zustände von Sensoren (Sensor-Info) und Ausgängen im IQ S ENSOR Die Statusanzeige ist im Menü Einstellungen/Settings/Service/Liste aller Teil- nehmer erreichbar (siehe Abschnitt 4.10).

  • Seite 101: Genereller Ablauf Bei Kalibrierung, Reinigung, Wartung Oder Reparatur Eines Iq Sensors

    IQ S System 2020 3G Bedienung ENSOR Genereller Ablauf bei Kalibrierung, Reinigung, Wartung oder Reparatur eines IQ Sensors Beim Kalibrieren, Reinigen, Warten oder Reparieren eines IQ Sensors sollte immer der Wartungszustand für den betreffenden IQ Sensor eingeschaltet sein. Im Wartungszustand ...

  • Seite 102: Wartungszustand Von Iq Sensoren

    IQ S System 2020 3G Bedienung ENSOR 4.8.1 Wartungszustand von IQ Sensoren Im folgenden Schema erhalten Sie eine allgemeine Übersicht, wann sich ein IQ Sensor im Wartungszustand befindet. Wartungs- Sensor- zustand reinigung manuell ein Messwertanzeige Messwertanzeige Messwertanzeige Clean Der Messwert Der Messwert blinkt.

  • Seite 103: Wartungszustand Einschalten

    IQ S System 2020 3G Bedienung ENSOR 4.8.2 Wartungszustand einschalten Um eine Reinigung, Wartung oder Reparatur (Entnahme und Ersatz) für einen IQ Sensor durchzuführen, schalten Sie den Wartungszustand manuell ein. <M> die Messwertanzeige aufrufen. < >  den Sensor auswählen, für den der Wartungszustand eingeschaltet werden soll.

  • Seite 104: Usb-Schnittstelle

    IQ S System 2020 3G Bedienung ENSOR Ereignet sich ein Netzausfall, nehmen Ausgänge automatisch den Ruhezustand ein (Relais: offen, Stromausgang: 0 A; siehe Kompo- nenten-Betriebsanleitung zum Ausgangsmodul). Nach Ende des Netzausfalls arbeiten die Ausgänge wieder wie vom Anwender defi- niert. Ereignet sich ein Netzausfall während der Wartungszustand für einen mit einem Ausgang verknüpften IQ Sensor eingeschaltet ist, arbeiten die Strom- und Relaisausgänge erst nach Ausschalten des...
  • Seite 105 IQ S System 2020 3G Bedienung ENSOR Prinzipiell kann jeder USB-Anschluss am IQ S System ENSOR zum sichern von Daten verwendet werden. Beachten Sie aber, dass die Datenübertragung deutlich langsamer ist, wenn zwischen USB- Anschluss und Controller eine IQ S -Verbindung besteht.

  • Seite 106: Systemkonfiguration Manuell Sichern

    IQ S System 2020 3G Bedienung ENSOR < >  das Dezimaltrennzeichen (Komma oder Punkt) <OK> für die Messdaten wählen und mit bestätigen. Es öffnet sich eine Abfrage zum Neustart der Messwertaufzeich- nung. < > <OK>  Ja oder Nein wählen und mit bestätigen.

  • Seite 107: Systemkonfiguration Zurückspielen

    IQ S System 2020 3G Bedienung ENSOR Wenn Sie Änderungen an der Systemkonfiguration durchführen wollen, die möglicherweise wieder rückgängig gemacht werden müssen (zum Beispiel wenn Sie bestimmte Funktionen kurz auspro- bieren wollen), können Sie vorher eine manuelle Sicherung durch- führen. Gehen Sie dazu wie folgt vor: <S>...

  • Seite 108: Software-Update Für Iq Sensor Net

    System 2020 3G und ENSOR alle aktiven Komponenten immer auf dem neuesten Stand der Gerätesoftware. Das Update-Paket mit der aktuellen Gerätesoftware für aktive IQ S ENSOR Teilnehmer sowie eine ausführliche Anleitung zur Durchführung finden Sie im Internet unter www.WTW.com. ba77049d03 05/2018...

  • Seite 109: Miq/Tc 2020 3G In Seiner Funktion Als Terminal Und Backup-Controller

    IQ S System 2020 3G Bedienung ENSOR Die Übertragung der Gerätesoftware auf das System 2020 3G erfolgt über die USB-Schnittstelle und einen USB-Speicher. Während eines Software-Updates blinkt die gelbe LED am Controller MIQ/MC3 schnell. Durch ein Software-Update bleiben Messeinstellungen, Mess- und Kalibrierdaten unverändert.
  • Seite 110 IQ S System 2020 3G Bedienung ENSOR Ablauf USB- IQ Sensor Net MIQ/TC 2020 3G Zeitachse MIQ/TC 2020 3G Speicher Hauptcontroller Controllerbetrieb Regulärer Regulärer (vereinfacht) Controllerbetrieb Terminalbetrieb Erste Controllerbetrieb Sicherung Sicherung der Systemkonfiguration 2 min nach manuell automatisch Initialisierung, Terminalbetrieb danach alle 60 min USB-Speicher...
  • Seite 111 IQ S System 2020 3G Bedienung ENSOR Der Ablauf im Detail: Normalbetrieb  Im Normalbetrieb führt der Hauptcontroller den regulären Controllerbetrieb aus.  Das MIQ/TC 2020 3G (als Terminal konfiguriert) arbeitet als reguläres Termi- nal.  Das MIQ/TC 2020 3G (als Terminal konfiguriert) sichert die Systemkonfigu- ration: –...
  • Seite 112 IQ S System 2020 3G Bedienung ENSOR Ereignis:  Sobald das MIQ/TC 2020 3G (als Terminal konfiguriert) wieder ein gültiges Hauptcontroller Telegramm von einem Hauptcontroller im IQ S erhält, wird es als ENSOR geht wieder in reguläres Terminal neu initialisiert. Der Hauptcontroller arbeitet als regulärer Betrieb Controller weiter.

  • Seite 113: Einstellungen/Setup

    IQ S System 2020 3G Einstellungen/Setup ENSOR Einstellungen/Setup Sprache wählen Eine Liste zeigt alle verfügbaren Systemsprachen. <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Sprache/Language aus- wählen und bestätigen. Das Display Sprache/Language öffnet sich. Bild 5-1 Sprache/Language <...

  • Seite 114: Terminaleinstellungen

    IQ S System 2020 3G Einstellungen/Setup ENSOR Terminaleinstellungen Die Terminaleinstellungen umfassen:  Terminalname  Displayhelligkeit Bedienung  Displayhelligkeit Standby  Displaykontrast  Status-LED Bei Zugriff über IQ W sind Terminaleinstellungen nicht ONNECT möglich. Bild 5-2 Terminaleinstellungen Einstellung Auswahl/Werte Erläuterung Terminalname AaBb..Zz benutzerdefinierte Zeichenfolge mit max.

  • Seite 115: Zugangskontrolle

    IQ S System 2020 3G Einstellungen/Setup ENSOR Einstellung Auswahl/Werte Erläuterung Displayhelligkeit Standby AUTO Helligkeit des Displays bei Betrieb, wenn längere 0 ... 50 % Zeit keine Eingaben über die Tasten erfolgt AUTO: Automatische Helligkeitsregelung entspre- chend der Umgebungshelligkeit. Status-LED aktiv Die blaue Status-LED am MIQ/TC 2020 3G kann nicht aktiv ein- oder ausgeschaltet werden.

  • Seite 116: Einfache Zugangskontrolle Aktivieren (Einstellungen Freigeben/Sperren)

    IQ S System 2020 3G Einstellungen/Setup ENSOR Um den Verlust des Passworts zu vermeiden, ist es empfehlenswert, eine Sicherung des Administrator-Passworts anzulegen. Dies gilt auch bei Nutzung des Electronic-Key. Zur Sicherung können Sie das Administrator-Passwort z. B. auf einem Electronic-Key speichern und/oder auf Papier oder einem PC notieren. Bewahren Sie die Passwörter an einem sicheren Ort auf.
  • Seite 117 IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-3 Einstellungen/Settings -> Einstellungen freigeben/sperren < > <OK> <OK>  eine Funktion auswählen und mit bestätigen. Das Dialogfenster zur Passworteingabe öffnet sich. < > <OK>  das gültige Passwort eingeben und mit <OK>...

  • Seite 118: Erweiterte Zugangskontrolle Aktivieren

    IQ S System 2020 3G Einstellungen/Setup ENSOR Im Auslieferzustand ist das Passwort 1000 eingestellt. <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Zugangskontrolle -> Passwort ändern auswählen und bestätigen. Das Dialogfenster Passwort ändern öffnet sich. Bild 5-4 Systemeinstellungen ->...
  • Seite 119 IQ S System 2020 3G Einstellungen/Setup ENSOR Benutzerrecht Das aktuelle Benutzerrecht ist im Display mit folgenden Symbolen dargestellt. Gültigkeit Benutzerrecht Symbol Berechtigungen Systemweit Administration  Zugang nur mit Passwort  Systemeinstellungen ändern  Benutzerrechte vergeben  Kalibrieren  Daten sichern ...

  • Seite 120: Erweiterte Zugangskontrolle Ausschalten

    IQ S System 2020 3G Einstellungen/Setup ENSOR < >  die Funktion Erweiterte Zugangskontrolle aktivieren <OK> auswählen und mit bestätigen. Benutzerrecht und Gerätesperre sind auswählbar. Bild 5-5 Einstellungen/Settings -> Zugangskontrolle -> Erweiterte Zugangskon- trolle Das Gerät generiert automatisch für jedes Benutzerrecht ein Passwort.

  • Seite 121: Gerätesperre Für Ein Terminal Aktivieren

    IQ S System 2020 3G Einstellungen/Setup ENSOR < > <OK>  das Administrator-Passwort eingeben und bestätigen. <S> das Menü Einstellungen/Settings öffnen. Erweiterte Zugangskontrolle deaktivieren. Einstellung übernehmen. Passwort vergessen? So können Sie das IQ S wieder ENSOR entsperren (siehe Abschnitt 14.1). 5.3.3 Gerätesperre für ein Terminal aktivieren Mit der Funktion Gerätesperre (nur dieses Gerät) schützen Sie das Terminal, an dem diese Funktion aktiviert ist, nicht nur gegen unbefugte Bedienung, sondern...

  • Seite 122: Electronic-Key

    IQ S System 2020 3G Einstellungen/Setup ENSOR Gerätesperre (nur <OK> das Menü Anzeige/Optionen / Benutzerrecht ändern öffnen. dieses Gerät) Die Passwortabfrage wird angezeigt. ausschalten < > <OK>  das Administrator-Passwort eingeben und bestätigen. <S> das Menü Einstellungen/Settings öffnen. Erweiterte Zugangskontrolle deaktivieren. Einstellung übernehmen.

  • Seite 123: Iq Sensor Net Zugang Bei Aktiver Zugangskontrolle

    IQ S System 2020 3G Einstellungen/Setup ENSOR Erweiterte Zugangskontrolle: USB-Speicher an die USB-A-Schnittstelle anstecken. <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Zugangskontrolle auswäh- len und bestätigen. Das Dialogfenster Zugangskontrolle öffnet sich. < > <OK>  eine Berechtigungsstufe wählen und mit bestä- tigen.

  • Seite 124: Namen Für Einen Iq Sensor Eingeben / Bearbeiten

    IQ S System 2020 3G Einstellungen/Setup ENSOR  inaktive Datensätze löschen (siehe Abschnitt 5.4.3)  die Reihenfolge der Anzeige der Messwerte in der Messwertanzeige ändern (siehe Abschnitt 5.4.2). 5.4.1 Namen für einen IQ Sensor eingeben / bearbeiten Zur leichteren Identifizierung der IQ Sensoren und Differenzsensoren können Sie für jeden IQ Sensor einen individuellen Namen vergeben.

  • Seite 125: Inaktive Datensätze Von Sensoren Löschen

    IQ S System 2020 3G Einstellungen/Setup ENSOR bearbeiten lässt sich individuell festlegen. <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Systemeinstellun- gen -> Liste der Sensoren bearbeiten auswählen und bestäti- gen. Das Display Liste der Sensoren bearbeiten öffnet sich. <...

  • Seite 126: Sensoren/Differenzsensoren Einrichten

    IQ S System 2020 3G Einstellungen/Setup ENSOR Einen inaktiven Datensatz können Sie wieder aktivieren, indem Sie ihn z. B. einem IQ Sensor gleichen Typs zuweisen (siehe Abschnitt 9.4.2). Alle Einstel- lungen bleiben erhalten. Benötigen Sie diese Daten nicht mehr, können Sie sie löschen.

  • Seite 127: Differenzsensor Löschen

    IQ S System 2020 3G Einstellungen/Setup ENSOR Differenzsensoren sind in der Übersicht Liste der Sensoren bearbeiten im Feld Ser.-Nr. an der Angabe der beiden beteiligten IQ Sensoren zu erkennen. Im Menü Einstellungen Sensoren/Differenzsensoren ist eine Verknüpfung mit einem anderen IQ Sensor im Feld & an der Sensornummer des verknüpften IQ Sensors zu erkennen.
  • Seite 128 IQ S System 2020 3G Einstellungen/Setup ENSOR < > <OK>  den Menüpunkt Systemeinstellungen -> Ein- stellungen Sensoren/Differenzsensoren auswählen und bestätigen. Das Display Einstellungen Sensoren/Differenzsensoren öffnet sich. < > <OK>  die Spalte & markieren und mit bestätigen. < > <OK>...

  • Seite 129: Einstellungen Für Sensoren/Differenzsensoren

    IQ S System 2020 3G Einstellungen/Setup ENSOR Einstellungen für Sensoren/Differenzsensoren Sensoreinstellungen umfassen Messgröße, Messbereich und gegebenenfalls Kompensationen. Erweiterte Sensor- Bei bestimmten Sensoren stehen spezielle Darstellungen und Einstellungen im funktionen Menü Erweiterte Sensorfunktionen zur Verfügung. Ein Beispiel für eine erwei- terte Sensorfunktion ist die Aufbereitung von Messwerten als Grafik mit Cursor- und Zoomfunktion (z.

  • Seite 130: Sensor-Sensor-Verknüpfung (Automatische Verrechnung Einer Einflussgröße)

    IQ S System 2020 3G Einstellungen/Setup ENSOR Sensor-Sensor-Verknüpfung (Automatische Verrechnung einer Einflussgröße) Die Funktion Sensor-Sensor-Verknüpfung stellt im IQ S -System ENSOR automatisch den Messwert eines Sensors einem anderen Sensor zur Verrech- nung zur Verfügung. Beispiel Sauerstoffsensoren messen den Sauerstoffpartialdruck und berechnen über die Messung der Löslichkeitsfunktion von Sauerstoff im Messmedium die Sauerstoffkonzentra- Sauerstoffkonzen-...
  • Seite 131 IQ S System 2020 3G Einstellungen/Setup ENSOR ® – Für den Sensor mit Korrekturfunktion (z. B. FDO 700 IQ) ist die Korrek- turfunktion im Einstellmenü aktiviert. ® – Für den Sensor mit Korrekturfunktion (z. B. FDO 700 IQ) ist die automa- tische (dynamische) Korrektur im Einstellmenü...
  • Seite 132 IQ S System 2020 3G Einstellungen/Setup ENSOR -> Bild 5-13 Systemeinstellungen Sensor-Sensor-Verknüpfung < >< >   einen zu verknüpfenden Parameter markieren und mit <OK> bestätigen. Die angezeigte Liste enthält alle Sensoren, die eine Einflussgröße mit ® der richtigen Einheit messen (z. B. TetraCon 700 IQ, die Salinität in mg/l misst).

  • Seite 133: Sensor-Sensor-Verknüpfung Löschen

    IQ S System 2020 3G Einstellungen/Setup ENSOR Verhalten Ursache Verhalten bei fehlendem – Ausfall des – Zur Korrektur wird automatisch der manuell einge- Messwert für die Sensors gebene Wert für die Einflussgröße verwendet. Einflussgröße Ein Ausrufezeichen (!) zeigt die unterbrochene Ver- knüpfung an.

  • Seite 134: Liste Der Ausgänge Bearbeiten

    IQ S System 2020 3G Einstellungen/Setup ENSOR Liste der Ausgänge bearbeiten In der Darstellung Liste der Ausgänge bearbeiten erhalten Sie einen Überblick über alle Ausgänge, Verknüpfungen und inaktive Datensätze (siehe Abschnitt 9.4.3). In der Darstellung Liste der Ausgänge bearbeiten können Sie ...

  • Seite 135: Inaktiven Datensatz Für Ein Miq Ausgangsmodul Löschen

    IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-16 Liste der Sensoren bearbeiten 5.8.2 Inaktiven Datensatz für ein MIQ Ausgangsmodul löschen Ein inaktiver Datensatz für ein MIQ Ausgangsmodul entsteht, wenn das System von einem angemeldeten MIQ Ausgangsmodul keine Signale empfängt. In der Übersicht Liste der Ausgänge bearbeiten sind inaktive Datensätze an einem Fragezeichen zu erkennen ist z.

  • Seite 136: Verknüpfungen/Einstellungen Ausgänge

    IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-17 Liste der Ausgänge bearbeiten -> Ausgangsmodul löschen < > <OK>  Ausgangsmodul löschen auswählen und mit bestätigen. Das Dialogfenster zur Sicherheitsabfrage erscheint. < > <OK>  Ausgangsmodul löschen auswählen und mit bestätigen.
  • Seite 137 IQ S System 2020 3G Einstellungen/Setup ENSOR < > <OK>  den Menüpunkt Systemeinstellungen -> Anzeige Standort auswählen und bestätigen. Das Display Anzeige Standort öffnet sich. Bild 5-18 Anzeige Standort Standortnamen Der Name des Standorts wird in der Zeile mit dem Namen des Displays ange- eingeben zeigt.

  • Seite 138: Alarmeinstellungen

    IQ S System 2020 3G Einstellungen/Setup ENSOR 5.10 Alarmeinstellungen 5.10.1 Allgemeines Unter diesem Menüpunkt können Sie die Reaktionen auf bestimmte Alarmereig- nisse festlegen. Ein Alarmereignis ist eine Unter- oder Überschreitung eines bestimmten Messwerts (Grenzwert) eines Sensors. Sie können bis zu 20 Alarmereignisse konfigurieren.
  • Seite 139 IQ S System 2020 3G Einstellungen/Setup ENSOR In der Spalte Sensor wird die Sensornummer (entsprechend Liste der Sensoren) und die Seriennummer angezeigt. < >  einen Alarm A01 bis A20 zum bearbeiten wählen. Zum Neueinrichten eines Alarms ohne Eintrag in der Spalte Sensor wählen. <OK>...
  • Seite 140 IQ S System 2020 3G Einstellungen/Setup ENSOR Die Einstelltabelle bearbeiten. Die dazu notwendigen Bedien-abläufe sind im Abschnitt 4.2 A ausführlich LLGEMEINE EDIENPRINZIPIEN beschrieben. Einstelltabelle Alarmverknüpfung Menüpunkt Auswahl/Werte Erläuterungen Messgröße  Hauptmessgröße Hauptmessgröße bezeichnet die eigentliche Messgröße des Sensors (z. B. pH, Sauerstoff ...

  • Seite 141: Alarmausgabe Auf Display

    IQ S System 2020 3G Einstellungen/Setup ENSOR 5.10.3 Alarmausgabe auf Display Beim Auftreten eines Alarmereignisses erscheint ein Fenster mit einer Textmel- dung. Bild 5-22 Beispiel für Alarmmeldung auf dem Display 1 Alarm-Nr. Axx sowie Uhrzeit und Datum des Alarmereignisses 2 Benutzerdefinierte Bezeichnung 3 Sensornummer und Modellbezeichnung des Sensors, der das Alarmereignis ausgelöst hat 4 Seriennummer und Name des Sensors, der das Alarmereignis...

  • Seite 142: Alarmmitteilung Als E-Mail

    IQ S System 2020 3G Einstellungen/Setup ENSOR 5.10.5 Alarmmitteilung als E-Mail Sie können alle Alarmmeldungen an eine E-Mail-Adresse verschicken. Dabei werden die gleichen Informationen übermittelt, die auch auf dem Display ausge- geben werden. Einzelheiten siehe Abschnitt 5.11.4. Voraussetzung Es besteht eine Verbindung zum Internet (siehe Kapitel 6 E THERNET NBIN DUNG...

  • Seite 143: Standorthöhe / Mittlerer Luftdruck

    IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-23 Datum/Uhrzeit < > <OK>  eine Zahl auswählen und bestätigen. Das nächste Feld ist markiert, z. B. Monat. Die Eingaben im Display Datum/Uhrzeit vervollständigen. Die Uhr im MIQ/MC3 und MIQ/TC 2020 3G besitzt eine Überbrük- kung für Netzausfallzeiten von mehreren Stunden.

  • Seite 144: Einstellungen Tcp/Ip

    IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-24 Standorthöhe/Luftdruck < > <OK>  Standorthöhe einstellen oder Luftdruck ein- stellen auswählen und bestätigen. < > <OK>  die Werte für Standorthöhe oder Luftdruck verändern und bestätigen. 5.11.3 Einstellungen TCP/IP Das Menü Einstellungen TCP/IP enthält Funktionen und Einstellungen für den Betrieb des IQ S in einem Ethernet-Netzwerk.

  • Seite 145: Einstellung

    IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-25 Einstellungen TCP/IP < > <OK>  einen Menüpunkt auswählen und bestäti- gen. Ein Eingabefeld oder eine Auswahlliste öffnet sich. Einstellung Auswahl/Werte Erläuterung DHCP Das IQ S wird als DHCP-Client konfi- ENSOR guriert.

  • Seite 146: E-Mail

    IQ S System 2020 3G Einstellungen/Setup ENSOR Einstellung Auswahl/Werte Erläuterung Subnetzmaske Adresse Subnetzmaske (wenn DHCP Nein). Die Subnetzmaske ist abhängig von der Netz- werkgröße (für kleine Netzwerke: z. B. 255.255.255.0). DNS-Server Adresse Eintrag für Feldbusse nicht nötig. Für eine Verbindung mit dem Internet (wenn DHCP Nein), z.
  • Seite 147 IQ S System 2020 3G Einstellungen/Setup ENSOR Bild 5-26 Einstellungen E-Mail < > <OK>  einen Menüpunkt auswählen und bestäti- gen. Ein Eingabefeld oder eine Auswahlliste öffnet sich. Einstellung Auswahl/Werte Erläuterung SMTP Server Adresse Adresse des SMTP Servers des E-Mail-Provi- ders über den die E-Mail gesendet werden soll.

  • Seite 148: Einstellungen Bus-Schnittstellen

    ENSOR setzung: Die Schnittstelle zu einem Feldbus ist vorhanden (Hardware, optional). Details siehe Bedienungsanleitung ba77010 "IQ S Feldbus-Vernet- ENSOR zung", zum Download unter www.WTW.com. 5.11.6 Funktions-Code Funktion für den Service. 5.12 Messwertaufzeichnung Sobald das IQ S System einen Sensor erkennt beginnt automatisch...

  • Seite 149: Aufzeichnungsintervall (Dt) Und Aufzeichnungsdauer (Dauer) Festlegen

    IQ S System 2020 3G Einstellungen/Setup ENSOR Aufzeichnungs- Mögliche Aufzeichnungszeiträume bei gegebenem Aufzeich- intervall nungsintervall 30 min 30 d 60 d 90 d 10800 d 60 min 60 d 120 d 180 d 21600 d 5.12.1 Aufzeichnungsintervall (dt) und Aufzeichnungsdauer (Dauer) fest- legen <S>...
  • Seite 150 IQ S System 2020 3G Einstellungen/Setup ENSOR < > <OK>  die Aufzeichnungsdauer festlegen. Die Aufzeichnungsdauer wird immer in gleichen Schritten erhöht oder verringert. Die noch nicht reservierten Speicherblöcke werden in Prozent im Display angezeigt. Sind bereits alle Speicherblöcke reserviert (Freier Speicher: 0%), muss ggf.

  • Seite 151: Ethernet-Anbindung

    Thema finden Sie in der Betriebsanleitung Betriebsanleitung ba77010d ("IQ S Feldbus-Vernetzung"). Die aktuelle Version aller ENSOR Betriebsanleitungen finden Sie im Internet unter www.WTW.com. Ethernet-Netzwerk einrichten Die folgende Übersicht hilft Ihnen bei der Planung, Projektierung und Installation einer Netzwerkverbindung des IQ S ENSOR Für den Aufbau eines lokalen Netzwerks und insbesondere die Anbindung an...
  • Seite 152 IQ S System 2020 3G Ethernet-Anbindung ENSOR Soweit die Einstellungen Netzwerkteilnehmer von Drittherstellern (z. B. den Router) betreffen, wird hier nur allgemein auf die Einstellung hingewiesen. Details, in welchen Menüs Sie die Einstellungen vornehmen, entnehmen Sie bitte jeweils der Bedienungsanleitung zu Ihrem Gerät. Falls Sie keine Netzwerkkenntnisse besitzen, wenden Sie sich bitte an Ihren Netzwerkadministrator.

  • Seite 153: Kommunikation In Einem Lokalen Netzwerk (Lan)

    IQ S System 2020 3G Ethernet-Anbindung ENSOR USB-Ethernet- Beim MIQ/TC 2020 3G als Controller erfolgt die Verbindung zum Ethernet über Adapter für MIQ/ einen USB-Ethernet-Adapter. Geeignet sind USB/Ethernet-Adapter mit Asix TC 2020 3G AX88772(A/B/C) Chipsatz. Wir empfehlen folgende Adapter: – DIGITUS 10/100 E USB2.0 (V THERNET DAPTER...

  • Seite 154: Kommunikation Im Internet

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Voraussetzungen Details / Beispiele / Bezeichnungen Netzwerk-Dienste  WINS-Server (z. B. auf dem Endgerät  DHCP- und DNS-Server oder Router) (für einen Netzwerkzugriff im LAN über den Namen des MIQ/MC3 oder MIQ/ TC 2020 3G) Netzwerk-Adresse Konfiguration von Terminal ...
  • Seite 155 IQ S System 2020 3G Ethernet-Anbindung ENSOR Voraussetzung Details / Beispiele / Bezeichnungen Internet-Dienstlei- Internet-Zugang mit Daten-  DSL-Anschluss stungen flatrate, z. B.:  Mobilfunkverbindung (SIM-Karte) Internet-Dienst,  eine öffentliche IP-Adresse der den Router im Internet (z. B. beim Internet-Dienstleister erhältlich) öffentlich ansprechbar ...

  • Seite 156: Ethernetanschluss Bei Installation Im Freien (Miq/Mc3)

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Ethernetanschluss bei Installation im Freien (MIQ/MC3) Die RJ45 Buchse bietet im gesteckten Zustand nur unzureichend Schutz gegen Feuchtigkeit. Für eine sichere Ethernet-Kommunikation muss daher bei Instal- lation im Freien das Ethernetkabel direkt auf die Platine des Controllers MIQ/ MC3 angeklemmt werden.
  • Seite 157 IQ S System 2020 3G Ethernet-Anbindung ENSOR LSA-Anschlussleiste SHIELD CLAMP ENTHERNET CABLE Bild 6-3 Ethernet-Anschluss über Anschlussleiste Ethernetkabel ca. 2 cm weit abmanteln und die Leitungen Rx+, Rx-, Tx+ und Tx entdrillen. Den Kabelschirm (Folie+Geflecht) der Länge nach vorsichtig aufschlit- zen und nach hinten über den Kabelmantel stülpen (Pos.

  • Seite 158: Verbindung Mit Dem Iq S Stellen

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Verbindung mit dem IQ S über ein Netzwerk her- ENSOR stellen 6.3.1 IQ W öffnen ONNECT Der Webserver des MIQ/MC3 stellt über eine Netzwerk-Adresse Funktionen zur (Fern-)Bedienung des MIQ/MC3 und zum Datenaustausch (z. B. mit einem PC) zur Verfügung.

  • Seite 159: Iq Web Connect Terminal

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Bild 6-4 IQ W Startseite ONNECT Die IQ W -Startseite des MIQ/MC3 stellt Links zu fol- ONNECT genden Funktionen des Controllers (MIQ/MC3 oder MIQ/ TC 2020 3G) zur Verfügung:  "IQ W Terminal" ONNECT (Bedienen des Controllers) ...

  • Seite 160: Iq Web Connect Datalogtransfer

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Daten speichern Sie (wie bei der Bedienung am Gerät) nur auf einen am Gerät angestecken USB-Speicher. Um Daten z. B. auf einen PC zu speichern, wählen Sie die Funktion "IQ W ONNECT DatalogTransfer" (siehe Abschnitt 6.3.3). Bild 6-5 IQ W Terminal...
  • Seite 161 IQ S System 2020 3G Ethernet-Anbindung ENSOR Zur Bearbeitung können Sie die csv-Datei z. B. mit Microsoft Excel öffnen. Bild 6-6 Beispiel für eine csv-Datei nach Import in Microsoft Excel 1 Identifikation der Messdaten (von links nach rechts, Zeile 1) –...

  • Seite 162: Iq Web Connect Configsaveload

    Die Systemkonfiguration enthält die gleichen Daten wie bei Sicherung über die USB-:Schnittstelle (siehe Abschnitt 4.9.2). Kommunikation mit Feldbussen (MIQ/MC3[-XX]) Details zur Kommunikation mit Feldbussen finden Sie in der Betriebsanleitung ba77010d ("IQ S Feldbus-Vernetzung"). Die aktuelle Version aller ENSOR Betriebsanleitungen finden Sie im Internet unter www.WTW.com. ba77049d03 05/2018...

  • Seite 163: Fehlersuche

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Fehlersuche Das IQ S stellt eine Ethernetschnittstelle zur Anbindung des ENSOR IQ S an private Netzwerke, Firmennetzwerke und öffentliche Netz- ENSOR werke zur Verfügung. Um die Erreichbarkeit des IQ S in einem öffentlichen Netzwerk (z. B. ENSOR Internet) herzustellen, sind externe Dienstleistungen (z.
  • Seite 164 IQ S System 2020 3G Ethernet-Anbindung ENSOR Hier eine Auswahl an möglichen Ursachen für Netzwerk-/Verbindugnspro- bleme. Bestehen weiter Verbindungsprobleme, wenden Sie sich an Ihren Netz- werk-Administrator oder an einen Netzwerk-Spezialisten. Keine Netzwerk- Ursache Behebung verbindung – Ethernet-Hardware defekt, z. B. –...
  • Seite 165 IQ S System 2020 3G Ethernet-Anbindung ENSOR Ursache Behebung – Ports, die vom IQ S – Lassen Sie sich von Ihrem Netz- ENSOR genutzt werden, sind bereits ande- werk-Administrator freie Ports ren Geräten im Netzwerk (z. B. zuweisen einem anderen IQ S ENSOR –...

  • Seite 166: Fachbegriffe Netzwerk

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Fachbegriffe Netzwerk DHCP DHCP ist ein Netzwerkdienst, der einem Netzwerkteilnehmer auto- (Dynamic Host matisch eine IP-Adresse zuweist. Configuration Proto- In lokalen Netzwerken übernimmt meist der Router diese Funktion. col) DNS ist ein Netzwerkdienst, der den Namen eines Teilnehmers im (Domain Name Sy- Internet (z.

  • Seite 167: Portweiterleitung

    IQ S System 2020 3G Ethernet-Anbindung ENSOR Port Ein Port ist die Kommunikationsschnittstelle einer Anwendung (mög- liche Portnummern: 0-65535). Einige Ports (Portnummern) sind für spezielle Anwendungen reser- viert, z. B.:  21: FTP (File Transfer Protocol)  25: SMTP (Simple Mail Transfer Protocol) ...

  • Seite 168: Ausgänge

    IQ S System 2020 3G Ausgänge ENSOR Ausgänge Die Ausgänge des System 2020 3G Erweiterungsmodule mit Ausgängen erweitern Ihr IQ S System ENSOR 2020 3G um folgende Typen von Ausgängen: Ausgänge MIQ Modul Strom (C) Relais (R) Ventil (V) MIQ/CR3 MIQ/CR MIQ/C6 MIQ/CHV Plus...

  • Seite 169: Grundlagen Zu Relais-Funktionen

    IQ S System 2020 3G Ausgänge ENSOR  Sensorgesteuert  Manueller Betrieb  Alarmkontakt Grundlagen zur Anwendung von Relais-Ausgängen finden Sie in Abschnitt 7.2. Strom-Ausgänge  Analogausgang (siehe  PID-Regler Abschnitt 7.7)  Fester Stromwert Ventil-Ausgänge  Reinigung (siehe (Einstellung des Reinigungsprozesses im Menü Einstellungen Ausgänge/ Abschnitt 7.8) Verknüpfungen) ...
  • Seite 170 IQ S System 2020 3G Ausgänge ENSOR Grenzwertmelder können auf folgende Weise eingesetzt werden:  Überwachung eines Grenzwerts mit einem Relais: bei Über- oder Unterschreiten eines Grenzwerts (oberer oder unterer Grenzwert) schaltet ein Relais. Dabei sind die Relais-Aktionen Öffnen oder Schließen möglich (siehe Seite 170) ...

  • Seite 171: Proportional-Ausgabe

    IQ S System 2020 3G ENSOR Ausgänge Für Schaltvorgänge lässt sich für jedes Relais eine Schaltverzögerung (t) ein- stellen. Dies ist die Zeitspanne, die ein Grenzwert überschritten sein muss, bevor das Relais schaltet. Damit verhindern Sie häufiges Schalten, wenn sich Messwerte nahe am Grenzwert bewegen.
  • Seite 172 IQ S System 2020 3G Ausgänge ENSOR Ausgabe mit 2 Schaltfrequenz f oder Relais Pulsbreite v Proportionalbereiche Relais 1 und 2 Messwert Relais 1 Relais 2 Bild 7-3 Relais-Ausgang der Pulsbreiten-Ausgabe 1 Anfangswert Messwert mit minimaler Pulsbreite oder Schaltfrequenz 2 Endwert Messwert mit maximaler Pulsbreite oder Schaltfrequenz Pulsbreiten- Die Ausgabe der Pulsbreite dient beispielsweise zur Ansteuerung von Ventilen.
  • Seite 173 IQ S System 2020 3G Ausgänge ENSOR Relais Zeit [s] Bild 7-4 Ausgabe mit 2 Relais Die Periodendauer (T) setzt sich aus der Ein- und Ausschaltdauer (t ) des Relais zusammen. Während die eingestellte Periodendauer (T) konstant bleibt, verändert sich in Abhängigkeit vom Messwert die Einschaltdauer (t ), und damit die Pulsbreite (v).
  • Seite 174 IQ S System 2020 3G Ausgänge ENSOR seltener geschaltet. Relais t = 0,3 s Zeit [s] Bild 7-5 Relais-Ausgang der Frequenz-Ausgabe Während die Einschaltdauer (t = 0,3 s) immer konstant bleibt, ändert sich die Schaltfrequenz, mit der das Relais schaltet, in Abhängigkeit vom Messwert.
  • Seite 175 IQ S System 2020 3G ENSOR Ausgänge Schaltfrequenz f oder Pulsbreite v Max. Min. Messwert Anfangswert Endwert Bild 7-6 Positive Kennlinie Schaltfrequenz f oder Pulsbreite v Max. Min. Messwert Endwert Anfangswert Bild 7-7 Negative Kennlinie ba77049d03 05/2018...
  • Seite 176 IQ S System 2020 3G Ausgänge ENSOR Der proportionale Ausgabebereich beginnt oberhalb des Anfangswerts. Bei Positive Kennlinie Unter- oder Überschreitung des Proportionalbereichs tritt das eingestellte Ver- halten in Kraft. Pulsbreite v [%] Perioden- dauer T t Ein t Aus Proportional- bereich Zeit Messwert...
  • Seite 177 IQ S System 2020 3G ENSOR Ausgänge Der proportionale Ausgabebereich beginnt unterhalb des Anfangswerts. Bei Negative Kennlinie Unter- oder Überschreitung des Proportionalbereichs tritt das eingestellte Ver- halten in Kraft. Pulsbreite v [%] Perioden- dauer T t Ein t Aus Proportional- bereich Zeit Messwert...

  • Seite 178: Namen Für Einen Ausgang Eingeben / Bearbeiten

    IQ S System 2020 3G Ausgänge ENSOR Namen für einen Ausgang eingeben / bearbeiten Zur leichteren Identifizierung der Ausgänge können Sie für jeden Ausgang in der Übersicht Liste der Ausgänge bearbeiten einen individuellen Namen vergeben. <S> das Menü Einstellungen/Settings öffnen. <...

  • Seite 179: Ausgang Mit Einem Sensor Verknüpfen

    IQ S System 2020 3G Ausgänge ENSOR Ausgang mit einem Sensor verknüpfen <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Systemeinstellungen/ System settings -> Einstellungen Ausgänge/Verknüpfungen auswählen und bestätigen. Das Display Einstellungen Ausgänge/Verknüpfungen öffnet sich. < > <OK>...

  • Seite 180: Verknüpfung Für Einen Ausgang Löschen

    IQ S System 2020 3G Ausgänge ENSOR Verknüpfung für einen Ausgang löschen Benötigen Sie eine Verknüpfung von Strom- oder Relais-Ausgang mit einem Sensor nicht mehr, können Sie die Verknüpfung löschen. <S> das Menü Einstellungen/Settings öffnen. < > <OK>  den Menüpunkt Systemeinstellungen/ System settings ->...

  • Seite 181: Relais-Ausgänge Einstellen (Miq/Cr3, Miq/R6)

    IQ S System 2020 3G Ausgänge ENSOR Relais-Ausgänge einstellen (MIQ/CR3, MIQ/R6) <M> die Messwertanzeige aufrufen. <S> das Menü Einstellungen/Settings öffnen. < >  den Menüpunkt Einstellungen Ausgänge/Verknüpfun- <OK> gen markieren und mit bestätigen. Das Display Einstellungen Ausgänge/Verknüpfungen erscheint. < > <OK>...

  • Seite 182: Relais-Aktion

    IQ S System 2020 3G Ausgänge ENSOR Funktion Beschreibung Der Relais-Ausgang wird nicht benutzt. Keine Funktion siehe Abschnitt 7.6.2 Systemüberwachung siehe Abschnitt 7.6.3 Sensorüberwachung siehe Abschnitt 7.6.4 Grenzwertmelder siehe Abschnitt 7.6.5 Frequenzregler siehe Abschnitt 7.6.6 Pulsbreitenausgabe siehe Abschnitt 7.6.7 Reinigung siehe Abschnitt 7.6.8 Sensorgesteuert siehe Abschnitt 7.6.9...

  • Seite 183: Systemüberwachung

    IQ S System 2020 3G Ausgänge ENSOR 7.6.2 Systemüberwachung Funktion Die Funktion Systemüberwachung ermöglicht die Überwachung von System- fehlern. Um für einen Relais-Ausgang die Funktion Systemüberwachung einzu- richten, darf der Relais-Ausgang nicht mit einem Sensor verknüpft sein (siehe Abschnitt 7.4). Folgende Systemfehler können Sie damit überwachen.

  • Seite 184: Sensorüberwachung

    IQ S System 2020 3G Ausgänge ENSOR 7.6.3 Sensorüberwachung Funktion Die Funktion Sensorüberwachung ermöglicht die Überwachung der Sensor- Fehler und die Überwachung des Wartungszustands. Um für einen Relais-Ausgang die Funktion Sensorüberwachung einzurichten, muss der Relais-Ausgang mit einem Sensor verknüpft sein (siehe Abschnitt 7.4).

  • Seite 185: Grenzwertmelder

    IQ S System 2020 3G Ausgänge ENSOR 7.6.4 Grenzwertmelder Funktion Mit den Einstellungen Grenzwert OG, Grenzwert UG, Hysterese OG und Hysterese UG wird die Charakteristik des Grenzwertmelders festgelegt. Die Grundlagen der Funktion sind im einleitenden Kapitel beschrieben (siehe Abschnitt 7.2.2). Um für einen Relais-Ausgang die Funktion Grenzwertmelder einzurichten, muss der Relais-Ausgang mit einem Sensor verknüpft sein (siehe Abschnitt 7.4).
  • Seite 186 IQ S System 2020 3G Ausgänge ENSOR Abschnitt 7.2.3). Um für einen Relais-Ausgang die Funktion Frequenzregler einzurichten, muss der Relais-Ausgang mit einem Sensor verknüpft sein (siehe Abschnitt 7.4). Einstellungen Einstellung Auswahl/Werte Erläuterung Hauptmessgröße Hauptmessgröße bezeichnet Messgröße Nebenmessgröße die eigentliche Messgröße des Sensors (z.

  • Seite 187: Pulsbreitenausgabe

    IQ S System 2020 3G Ausgänge ENSOR 7.6.6 Pulsbreitenausgabe Funktion Mit den Einstellungen Anfangswert, Endwert, Pulsbreite (v) min. und Pulsbreite (v) max. wird die Charakteristik der Pulsbreitenausgabe festgelegt. Die Grund- lagen der Funktion sind im einleitenden Kapitel beschrieben (siehe Abschnitt 7.2.3). Um für einen Relais-Ausgang die Funktion Pulsbreitenausgabe einzurichten, muss der Relais-Ausgang mit einem Sensor verknüpft sein (siehe Abschnitt 7.4).
  • Seite 188 IQ S System 2020 3G Ausgänge ENSOR Funktion Die Funktion Reinigung ermöglicht das zeitgesteuerte automatische Starten der Sensorreinigung durch ein Relais des Kombi-Ausgangsmoduls. Das Relais steuert das Ventilmodul MIQ/CHV und schaltet damit die Druckluft ein oder aus. Um für einen Relais-Ausgang die Funktion Reinigung einzurichten, muss der Relais-Ausgang mit einem Sensor verknüpft sein (siehe Abschnitt 7.4).
  • Seite 189 IQ S System 2020 3G Ausgänge ENSOR Einstellung Auswahl/Werte Erläuterung 1/2/3/4/5/6/7 d Wiederholintervall für die Rei- Reinigungsintervall nigung: oder: Zeit zwischen der Startzeit 1/2/3/4/6/8/12/24 h einer Reinigung und der Start- zeit der nächsten Reinigung*. oder: 5/10/15/20/30/60 min 0 ... 300 s Dauer der Reinigung.
  • Seite 190 IQ S System 2020 3G Ausgänge ENSOR t1a t1b Relaiszustand geschlossen offen Zeit 00:00 04:00 12:00 20:00 24:00 Bild 7-16 Reinigung 1 Referenzzeit Beginn eines Reinigungszyklus (t1) Beginn der eingestellten Reinigungsdauer (t1a) 2 Ende der eingestellten Reinigungsdauer (t1a) Beginn der eingestellen Anpassdauer (t1b) 3 Ende der eingestellten Anpassdauer (t1b) Ende des Reinigungszyklus (t1) 4 Referenzzeit ±...

  • Seite 191: Sensorgesteuert

    IQ S System 2020 3G Ausgänge ENSOR Die verknüpften Ausgänge werden erst nach manuellem Beenden des Wartungszustands wieder freigegeben. Die nächste Reinigung erfolgt zum eingestellten Zeitpunkt. Bei Stromausfall öffnen alle Relais. Die Reinigung wird abgebro- chen. Die mit dem Sensor verknüpften Ausgänge wechseln in den Ruhezustand (siehe Abschnitt 7.10.2).

  • Seite 192: Manueller Betrieb

    IQ S System 2020 3G Ausgänge ENSOR 7.6.9 Manueller Betrieb Funktion Mit der Funktion Manueller Betrieb können Sie die Funktionsfähigkeit eines am Relais angeschlossenen Geräts testen. Dazu können Sie das Relais manuell öffnen oder schließen und dabei das Verhalten des angeschlossenen Geräts überprüfen.
  • Seite 193 IQ S System 2020 3G Ausgänge ENSOR < >  den Menüpunkt Einstellungen Ausgänge/Verknüpfun- <OK> gen markieren und mit bestätigen. Das Display Einstellungen Ausgänge/Verknüpfungen erscheint. < > <OK>  die Spalte Eigenschaft markieren und mit bestä- tigen. < >  in der Spalte Eigenschaft eine Zeile für einen Strom- <OK>...

  • Seite 194: Analogausgang

    IQ S System 2020 3G Ausgänge ENSOR 7.7.1 Analogausgang Funktion In der Anwendung Analogausgang werden die Messwerte des verknüpften Sen- sors am Strom-Ausgang als Stromstärke angelegt. Mit den Einstellungen Aus- gabebereich, Anfangswert und Endwert wird die Messwertausgabe festgelegt. Einstellungen Einstellung Auswahl/Werte Erläuterung 0 bis 20 mA oder...

  • Seite 195: Pid-Regler

    IQ S System 2020 3G Ausgänge ENSOR 7.7.2 PID-Regler Funktion Mit der Funktion PID-Regler können Sie einen Ausgang als Reglerausgang nutzen. Der Regler ist als Proportionalregler mit einem zuschaltbaren Integralen und Differentialen Regelanteil (PID-Regler) konfigurierbar. Das Regelverhalten des PID-Reglers wird durch folgende Gleichung beschrie- ben: ...
  • Seite 196 IQ S System 2020 3G Ausgänge ENSOR Regelanteils sind folgende Reglertypen konfigurierbar: Reglertyp td [s] ti [s] P-Regler 1 bis 9999 PI-Regler 1 bis 9999 PD-Regler 1 bis 9999 1 bis 9999 PID-Regler Kennlinie Für einen reinen P-Regler ergibt der Zusammenhang zwischen Messwert und Proportionalregler Strom I am Reglerausgang folgende Kennlinie: Strom I [mA]...
  • Seite 197 IQ S System 2020 3G ENSOR Ausgänge  Regelung der Sauerstoffkonzentration Anwendungsbei- spiel  Sensor: TriOxmatic 700 IQ (Messbereich: 0 bis 60 mg/l) Regelparameter Wert 4 mg/l Sollwert 10 % des Messbereichs bzw. 6 mg/l 8 mA Imin 14 mA Imax 12 mA 0 s (kein I-Regelanteil)
  • Seite 198 IQ S System 2020 3G Ausgänge ENSOR Der Regler arbeitet mit folgender Verstärkung: mg/l mg/l Innerhalb des Proportionalbereichs bewirkt eine Erhöhung der Konzent- ration um 1 mg/l eine Verringerung des ausgegebenen Stroms um 1 mA. Beträgt die gemessene Konzentration beispielsweise 5 mg/l, werden 11 mA ausgegeben: ⋅...

  • Seite 199: Fester Stromwert

    IQ S System 2020 3G Ausgänge ENSOR Einstellung Auswahl/Werte Erläuterung 0 ... 20 mA Stromwert am Ausgang, wenn der Messwert gleich dem Soll- wert ist 0 ... 9999 s Vorhaltezeit: Integraler Anteil des Reglers (0 = nicht wirksam) 0 ... 9999 s Nachstellzeit: Differentialer Anteil des Reg- lers...

  • Seite 200: Ventil-Ausgang Einstellen (Miq/Chv Plus)

    IQ S System 2020 3G Ausgänge ENSOR Ventil-Ausgang einstellen (MIQ/CHV Plus) <M> die Messwertanzeige aufrufen. <S> das Menü Einstellungen/Settings öffnen. < >  den Menüpunkt Einstellungen Ausgänge/ <OK> Verknüpfungen markieren und mit bestätigen. Das Display Einstellungen Ausgänge/Verknüpfungen erscheint. < > <OK>...

  • Seite 201: Status Der Ausgänge Prüfen

    IQ S System 2020 3G Ausgänge ENSOR < > <OK>  die Einstellungen für die Relais-Ausgänge vornehmen. < > <OK>  Speichern u. Beenden markieren und bestätigen. Die neuen Einstellungen sind gespeichert. Status der Ausgänge prüfen Diese Funktion bietet einen einfachen Überblick über die Zustände aller Aus- gänge des Kombi-Ausgangsmoduls.

  • Seite 202: Verhalten Verknüpfter Ausgänge

    IQ S System 2020 3G Ausgänge ENSOR 7.10 Verhalten verknüpfter Ausgänge 7.10.1 Verhalten bei Fehler Bei verknüpften Relais- oder Strom-Ausgängen können Sie das Verhalten der Ausgänge bei Fehlern festlegen. Die Einstellung des Verhaltens bei Fehlern erfolgt je nach Nutzung des Aus- gangs in folgenden Menüs: Ausgang Menü...

  • Seite 203: Wartungszustand Der Sensoren

    IQ S System 2020 3G Ausgänge ENSOR gang aktiviert ist. Ein Ausgang wechselt in den Ruhezustand bei  Netzausfall (Sobald die Versorgungsspannung wieder ausreicht, wird der Ruhezustand der Ausgänge beendet. Die Ausgänge funktionieren dann wieder wie vom Anwender festgelegt.)  Löschen der Verknüpfung mit einem Sensor ...

  • Seite 204: Wartungszustand Einschalten

    IQ S System 2020 3G Ausgänge ENSOR Ist der Wartungszustand für einen Sensor eingeschaltet, blinken die Messwerte oder Zustandsanzeigen des Sensors in der Messwer- tanzeige. 7.11.1 Wartungszustand einschalten <M> die Messwertanzeige aufrufen. < >  den Sensor auswählen, für den der Wartungszustand eingeschaltet werden soll.

  • Seite 205: Wartung, Reinigung

    IQ S System 2020 3G ENSOR Wartung, Reinigung Wartung, Reinigung Wartung Wartungsarbeiten Komponente Wartung IQ Sensoren Abhängig vom Sensortyp (siehe Komponenten-Betriebsanlei- tung des Sensors) Übrige Komponenten Keine Wartung erforderlich Reinigung MIQ Module und Reinigen Sie im Freien montierte Komponenten je nach Bedarf von grobem Bedieneinheiten Schmutz.

  • Seite 206: Was Tun, Wenn

    IQ S System 2020 3G Was tun, wenn ... ENSOR Was tun, wenn ... Informationen zu Fehlern Logbuch Das IQ S System führt im Betrieb zyklisch einen unfassenden ENSOR Selbsttest durch. Dabei erkennt das System alle vom normalen Betrieb abwei- chenden Zustände und trägt entsprechende Meldungen in das Logbuch ein (Information oder Fehlermeldung).
  • Seite 207 IQ S System 2020 3G Was tun, wenn ... ENSOR folgende Ursache haben:  Die Spannungsversorgung ist unterbrochen  Die vorhandene Spannung reicht nicht aus; die Spannung liegt unterhalb des Warnbereichs. Mit einem Spannungsmessgerät können beide Fälle unterschieden werden. Messpunkte bei Die Versorgungsspannung wird an folgenden Punkten abgegriffen (Bild 9-1 auf MIQ Modulen Seite 208):...
  • Seite 208 IQ S System 2020 3G Was tun, wenn ... ENSOR Abgreifpunkte für die Spannungs- messung ...+ U ...+ U Bild 9-1 Abgreifpunkte für die Spannungsmessung: Vorderseite ...+ U ...+ U ...+ U ...+ U SENSORNET 1 SENSORNET 2 Bild 9-2 Abgreifpunkte für die Spannungsmessung: Klemmleiste (Beispiel) Die Versorgungsspannung (...+ U) muss an beiden SENSORNET- Adern, d.

  • Seite 209: Tipps Zur Fehlerbehebung Bei Der Spannungsversorgung

    IQ S System 2020 3G ENSOR Was tun, wenn ... 9.2.3 Tipps zur Fehlerbehebung bei der Spannungsversorgung Zulässige Werte für die interne Spannungsversorgung (+U) finden Sie in Abschnitt 10.1. Versorgungs- Ursache Behebung spannung nicht – Anzahl der – Leistungsbilanz überprüfen. Gegebenen- vorhanden oder im MIQ Netzteilmodule reicht falls ein weiteres MIQ Netzteilmodul instal-...

  • Seite 210: Andere Fehler

    IQ S System 2020 3G Was tun, wenn ... ENSOR Ursache Behebung – Komponente ist defekt – Logbuch auf Fehlermeldungen überprüfen (Details zum Logbuch siehe Abschnitt 4.5). – Falls kein Logbucheintrag vorliegt, Kompo- nente einsenden. Komponente wird Ursache Behebung trotz ausrei- IQ Sensoren chender Versor- gungsspannung...
  • Seite 211 IQ S System 2020 3G ENSOR Was tun, wenn ... Das System Ursache Behebung reagiert nicht mehr – Systemfehler System zurücksetzen: auf Eingaben – Netzversorgung ausschalten und nach 10 s wieder einschalten "Error" in der Ursache Behebung Messwertanzeige – Kommunikation zum IQ Sensor –...

  • Seite 212: Systemkomponenten Austauschen

    IQ S System 2020 3G Was tun, wenn ... ENSOR Systemkomponenten austauschen Der einfache Austausch von Komponenten mit Ersatzzuweisung ist immer dann möglich, wenn der Softwarestand der Ersatzkompo- nente mindestens den Softwarestand der ursprünglichen Kompo- nente besitzt. 9.4.1 Passive Komponenten austauschen Zu den passiven Komponenten zählen alle Komponenten, die für den Controller nicht erkennbar sind.
  • Seite 213 IQ S System 2020 3G ENSOR Was tun, wenn ... Die maximale Anzahl von Datensätzen (aktive plus inaktive) für IQ Sensoren ist im IQ S System 2020 3G auf 20 ENSOR begrenzt. Ist diese Zahl erreicht, kann kein weiterer IQ Sensor installiert werden.
  • Seite 214 IQ S System 2020 3G Was tun, wenn ... ENSOR Bedienablauf im Neuen IQ Sensor anschließen. Fall 2 <M> in die Messwertansicht wechseln. Die Teilnehmer-Datenbank wird aktualisiert. Es erscheint folgende Anzeige (Beispiel): Bild 9-3 Sensor hinzufügen/ersetzen < > <OK>  die gewünschte Option wählen und mit bestäti- gen.

  • Seite 215: Miq Ausgangsmodule Hinzufügen Und Austauschen

    IQ S System 2020 3G Was tun, wenn ... ENSOR < >  den gewünschten inaktiven Datensatz auswählen und <OK> bestätigen. Das System wechselt zur Messwertanzeige. Der IQ Sensor übernimmt alle Einstellungen des inaktiven Datensatzes. Sobald der IQ Sensor betriebsbereit ist, liefert er einen Messwert. 9.4.3 MIQ Ausgangsmodule hinzufügen und austauschen WARNUNG An den Relaiskontakten geöffneter MIQ Ausgangsmodule...
  • Seite 216 IQ S System 2020 3G Was tun, wenn ... ENSOR Zum Löschen von inaktiven Datensätzen siehe Abschnitt 5.8.2. Wird bei Anwesenheit eines inaktiven Datensatzes ein MIQ Ausgangsmodul an das System angeschlossen, sind folgende Fälle möglich: Fall 1: Die Seriennummer des Das angeschlossene MIQ Ausgangsmoduls ist identisch MIQ Ausgangsmodul wird dem inakti-...
  • Seite 217 IQ S System 2020 3G Was tun, wenn ... ENSOR Bild 9-5 Ausgangsmodul hinzufügen/ersetzen < > <OK>  die gewünschte Option wählen und mit bestäti- gen. – Falls Ausgangsmodul neu aufnehmen gewählt wurde, wechselt das System direkt zur Messwertanzeige. – Falls Ausgangsmodul als Ersatz zuweisen gewählt wurde, erscheint eine Liste mit den passenden inaktiven Datensätzen.

  • Seite 218: Technische Daten

    IQ S System 2020 3G Technische Daten ENSOR Technische Daten 10.1 Allgemeine Systemdaten Prüfzeichen Umgebungs- Temperatur bedingungen Montage/Installation/ + 5 °C ... + 40 °C (+ 41 ... +104 °F) Wartung Betrieb - 20 °C ... + 55 °C (- 4 ... + 131 °F) Lagerung - 25 °C ...
  • Seite 219 IQ S System 2020 3G Technische Daten ENSOR Zusammenhang zwischen der Versorgungsspannung U, den LED-Zuständen Interne Span- am MIQ Modul und Logbucheinträgen (Bild 10-1): nungsversorgung U [V] 16,4 14,4 14,2 Bild 10-1 Zusammenhang Versorgungsspannung - LED-Zustände - Logbuch Oberer Grenzwert (OG) Hysterese für oberen Grenzwert Hysterese für unteren Grenzwert Unterer Grenzwert (UG)
  • Seite 220 IQ S System 2020 3G Technische Daten ENSOR Gerätesicherheit Angewandte Normen – EN 61010-1 – UL 61010-1 – CAN/CSA C22.2#61010-1 EMV Produkt- und EN 61326 EMV-Anforderungen für elektrische Betriebsmittel Systemeigen- für Leittechnik und Laboreinsatz schaften – Betriebsmittel für industrielle Bereiche, vorgese- hen für unentbehrlichen Betrieb –...

  • Seite 221: Allgemeine Daten Miq Module

    IQ S System 2020 3G Technische Daten ENSOR 10.2 Allgemeine Daten MIQ Module Technische Daten zu speziellen MIQ Modulen finden Sie in den jeweiligen Betriebsanleitungen. Abmessungen Frontansicht Seitenansicht Rückansicht Stapelmontage Bild 10-2 Maßzeichnung MIQ Modul (Maße in mm) ba77049d03 05/2018...
  • Seite 222 IQ S System 2020 3G Technische Daten ENSOR Mechanischer Maximale Zahl von 3 plus Terminal-Komponente Aufbau MIQ Modulen in einem Modulstapel Gehäusematerial Polycarbonat mit 20 % Glasfaser Gewicht ca. 0,5 kg Schutzart IP 66 (nicht für Conduit-Anschluss geeignet) Elektrische Daten Nennspannung max.

  • Seite 223: Miq/Mc3

    IQ S System 2020 3G Technische Daten ENSOR 10.3 MIQ/MC3 Abmessungen Seitenansicht Frontansicht Rückansicht Bild 10-3 Maßzeichnung MIQ/MC3 (Maße in mm) Klemmleiste SHIELD CLAMP SENSORNET 2 SENSORNET 1 ENTHERNET CABLE Bild 10-4 Klemmleiste im Inneren des Gehäuses ba77049d03 05/2018...

  • Seite 224: Luftdruckmessung

    IQ S System 2020 3G Technische Daten ENSOR Elektrische Daten Versorgungsspannung max. 24 VDC über das IQ S (Details ENSOR siehe Abschnitt 10.1 A LLGEMEINE YSTEMDATEN Leistungsaufnahme MIQ/MC3 2,5 W MIQ/MC3-PR 3,0 W MIQ/MC3-MOD 3,0 W Schnittstelle Version USB 2.0 USB-A Verwendung Messdaten-Download, Software-Updates, Electro-...

  • Seite 225: Terminal/Controller Miq/Tc 2020 3G

    IQ S System 2020 3G ENSOR Technische Daten 10.4 Terminal/Controller MIQ/TC 2020 3G Abmessungen Frontansicht: Seitenansicht: Stapelmontage Bild 10-5 Maßzeichnung MIQ/TC 2020 3G (Maße in mm) Mechanischer Gehäusematerial ASA (Acrylnitril-Styrol-Acrylesterpolymer) Aufbau Gewicht ca. 0,9 kg Schutzart IP 66 (nicht für Conduit-Anschluss geeignet) Elektrische Daten Versorgungsspannung max.
  • Seite 226 IQ S System 2020 3G Technische Daten ENSOR Schnittstelle Version USB 2.0 USB-A Verwendung Messdaten-Download, Software-Updates, Electro- nic Key Verschließen Sie den USB-Anschluss mit der Schutzabdeckung, wenn Sie das USB-Gerät abgezogen haben. Bei offenem USB-Anschluss besteht die Gefahr der Korrosion. Luftdruck Einstellbereich 500 mbar ...

  • Seite 227: Raumbedarf Montierter Komponenten

    IQ S System 2020 3G Technische Daten ENSOR 10.5 Raumbedarf montierter Komponenten Wand- und Hutschienen- montage Bild 10-6 Raumbedarf für Wand- und Hutschienenmontage (Maße in mm) 1 Raum für Schraubendreher Schalttafeleinbau Bild 10-7 Raumbedarf für Schalttafeleinbau (Maße in mm) 1 Raum für Schraubendreher ba77049d03 05/2018...

  • Seite 228: Zubehör, Optionen

    Schalttafelausschnitt 138 x 138 mm nach DIN 43700 bzw. IEC 473 (maximale Dicke 15 mm) Set zur Montage von MIQ Modulen auf einer 35 mm Hut- THS/IQ 480 050 schiene nach EN 50022 Weiteres Zubehör zum IQ S finden Sie im WTW-Katalog ENSOR oder im Internet. ba77049d03 05/2018...

  • Seite 229: Meldungen

    IQ S System 2020 3G Meldungen ENSOR Meldungen 12.1 Erläuterung der Meldungscodes Das Logbuch enthält eine Liste aller Meldungen von allen Teilnehmern. Jede Meldung besteht aus Meldungscode, Datum und Uhrzeit. Detailliertere Informa- tionen erhalten Sie durch Öffnen des ausführlichen Meldungstextes (siehe Abschnitt 4.5).

  • Seite 230: Infomeldungen

    IQ S System 2020 3G Meldungen ENSOR Meldungscode Meldungstext EI8152 Verbindung zu Teilnehmer instabil * Installation und Kabellängen prüfen, Installations|anweisung beachten * SN-Terminator-Schalter laut Betriebsanleitung setzen * Umgebungseinflüsse überprüfen * Teilnehmer defekt, Service kontaktieren EI9152 Netzausfall festgestellt * Datum und Uhrzeit überprüfen, wenn nötig neu einstellen EA8152 Fehler bei automatischer Luftdruckmessung Zur Luftdruck|kompensation wird ein Luftdruckwert von 1013 mbar verwendet...

  • Seite 231: Stichwortverzeichnis

    IQ S System 2020 3G Stichwortverzeichnis ENSOR Stichwortverzeichnis eMail ............146 Erdkabel SNCIQ/UG ......54, 56 Abmessungen .......... 225 Erweiterungskomponenten ......16 MIQ Module ....... 221, 223 Ethernet ............151 Anzeigeposition ........124 Anzeigeumschaltung Standort/alle Sensoren Ausgangskanäle ........16 Fehler ............94 Ausgangsname ........134 Feldbuss ...........162 Fremdspannungen ......207, 215 Funktions-Code ........148...
  • Seite 232 IQ S System 2020 3G Stichwortverzeichnis ENSOR Luftdruck ..........143 Signalverstärkermodul ....... 43 SN Terminator-Schalter ......78 Softwarestand aller Teilnehmer ......... 108 Mehrfachsensoren ........15 Spannungsversorgung ......219 Meldungen ..........94 Anschluss ..........71 Arten ............. 94 Fehlerbehebung ......... 209 Code .............

  • Seite 233: Anhang

    IQ S System 2020 3G Anhang ENSOR Anhang 14.1 Passwort vergessen? (bei Bedarf getrennt aufbewahren) Erweiterte Der Administrator kann alle vergebenen Passwörter ansehen und ändern (siehe Zugangskontrolle Abschnitt 5.3). Ist das IQ S gesperrt und das Administratorpasswort verloren, kön- ENSOR nen Sie das System mit einem Masterpasswort wieder entsperren.

  • Seite 234: Voreingestelltes Passwort

    IQ S System 2020 3G Anhang ENSOR Bild 14-2 Systemeinstellungen -> Passwort anzeigen <OK> die Anzeige des Passworts verlassen. 14.2 Voreingestelltes Passwort Einfache Im Auslieferzustand des Controllers ist das Passwort auf 1000 eingestellt. Zugangskontrolle ba77049d03 05/2018...
