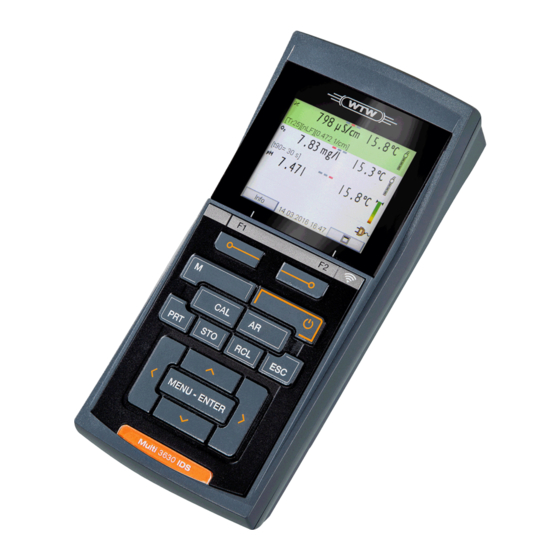

Multi 3630 IDS
DIGITALES MESSGERÄT FÜR IDS-SENSOREN
GmbH
BEDIENUNGSANLEITUNG
ba77170d03 06/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw Multi 3630 IDS

Inhaltszusammenfassung für wtw Multi 3630 IDS

  • Seite 1 GmbH BEDIENUNGSANLEITUNG Laborgeräte - Glas - Reagenzien Labworld.at Mikrobiologie - Hygienekontrolle ba77170d03 06/2017 Industriestr. 1, 6845 Hohenems, Austria Tel. +43 (0)5576 76705 Fax +43 (0)5576 76705 7 Email: office@labworld.at Multi 3630 IDS DIGITALES MESSGERÄT FÜR IDS-SENSOREN...
  • Seite 2 Multi 3630 IDS Copyright © 2017 Xylem Analytics Germany GmbH Printed in Germany. ba77170d03 06/2017...

  • Seite 3: Inhaltsverzeichnis

    Überblick......... . 7 Messgerät Multi 3630 IDS......7 Sensoren.
  • Seite 4 Inhaltsverzeichnis Multi 3630 IDS 4.5.2 Messwertansicht....... 23 4.5.3 Menüs und Dialoge......24 4.5.4...
  • Seite 5 Multi 3630 IDS Inhaltsverzeichnis 8.3.4 Kalibrierdaten ....... . . 60 ®...
  • Seite 6 17 Anhang: Firmware-Update......113 17.1 Firmware-Update für das Messgerät Multi 3630 IDS..113 17.2 Firmware-Update für IDS-Sensoren .

  • Seite 7: Überblick

    Mit dem kompakten digitalen Präzisions-Messgerät Multi 3630 IDS können Sie schnell und zuverlässig pH-, Redox-, Leitfähigkeits-, Sauerstoff- und Trübungs- Messungen durchführen. Das Multi 3630 IDS bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. Das Multi 3630 IDS unterstützt Sie beim Arbeiten mit folgenden Funktionen: ...

  • Seite 8: Sensoren

    ENSOR 1.2.2 Drahtloser Betrieb von IDS-Sensoren Mit Hilfe der Adapter im IDS WLM System können Sie IDS-Sensoren mit Steck- kopf (Variante P) drahtlos mit Ihrem Multi 3630 IDS verbinden. Weitere Informationen zum drahtlosen Betrieb von IDS-Sensoren:  Internet  Bedienungsanleitung zu dem IDS WLM System.

  • Seite 9: Ids-Adapter Für Analoge Sensoren

    Überblick 1.2.3 IDS-Adapter für analoge Sensoren Mit Hilfe eines IDS-Adapters können Sie auch analoge Sensoren am Multi 3630 IDS betreiben. Die Kombination aus IDS-Adapter und analogem Sensor verhält sich wie ein IDS-Sensor. Informationen über verfügbare IDS-Adapter erhalten Sie im Inter- net.

  • Seite 10: Sicherheit

    Sicherheit Multi 3630 IDS Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor sie es in Betrieb nehmen oder damit arbeiten.

  • Seite 11: Sicherer Betrieb

    Multi 3630 IDS Sicherheit Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der pH-, Redox-, Sauerstoff und Leitfähigkeits-Messung in einer Laborumge- bung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 16 T , Seite 111).

  • Seite 12: Inbetriebnahme

     CD-ROM mit – USB-Treibern – ausführlicher Bedienungsanleitung – Software MultiLab Importer Energieversorgung Das Multi 3630 IDS wird auf folgende Arten mit Energie versorgt:  Akkubetrieb über NiMh-Akkus  Netzbetrieb über das mitgelieferte Steckernetzgerät. Bei angeschlossenem Steckernetzgerät werden eingelegte NiMH-Akkus automatisch aufgeladen.

  • Seite 13: Akkus Einlegen

    Multi 3630 IDS Inbetriebnahme 3.3.1 Akkus einlegen 1 Schrauben 2 Batteriefach Die 2 Schrauben (1) an der Geräteunterseite lösen. Batteriefach (2) an der Geräteunterseite öffnen. VORSICHT Achten Sie auf die richtige Polung der Akkus. ± ± Angaben im Batteriefach müssen mit den Angaben auf den Akkus übereinstimmen.

  • Seite 14: Messgerät Einschalten

    Akkutypen oder Batterien können beim Laden Schäden verursachen. Stellen Sie sicher, dass die Umgebungstemperatur maximal 40 °C beträgt, wenn das Steckernetzgerät angeschlossen ist. Stecker des Steckernetzgeräts am Multi 3630 IDS in die Buchse für das Steckernetzgerät stecken. Original Steckernetzgerät an eine leicht zugängliche Steckdose anschließen.

  • Seite 15: Datum Und Uhrzeit Einstellen

    Multi 3630 IDS Inbetriebnahme 3.3.4 Datum und Uhrzeit einstellen Siehe Abschnitt 4.5.5 ba77170d03 06/2017...

  • Seite 16: Bedienung

    Bedienung Multi 3630 IDS Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <MENU/ENTER>) bedeutet in der Bedienungsanlei- tung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tastendruck (ca. 2 sec) wird durch einen Strich hinter dem Tastensymbol (z. B. <MENU/ ENTER_>) veranschaulicht.

  • Seite 17: Display

    Multi 3630 IDS Bedienung 4.1.2 Display Beispiel pH: AutoCal TEC HOLD AR 22.02.2016 08:00 Info 1 Statusinformationen (Messgerät) 2 Statusinformationen (Sensor) 3 Messwert 4 Messgröße 5 Kontinuierliche Messwertkontrolle (CMC-Funktion) 6 Kanalanzeige: Steckposition des Sensors 7 Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) 8 Temperaturmesswert (mit Einheit) 9 Softkeys und Datum + Uhrzeit 4.1.3 Statusinformationen...

  • Seite 18: Buchsenfeld

    Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. WTW-IDS-Sensoren und IDS-Adapter erfüllen diese Bedingun- gen. 4.1.5 Kanalanzeige Das Multi 3630 IDS verwaltet die angeschlossenen Sensoren und zeigt an, an welchem Anschluss welcher Sensor angesteckt ist. ba77170d03 06/2017...

  • Seite 19: Sensor-Info

    Multi 3630 IDS Bedienung Info 1 Kanalanzeige: Anzeige der Steckerposition für den jeweiligen Parameter Der rote Balken zeigt für jeden angeschlossenen Sensor, an welcher Steckerposition (Kanal) er am Gerät angeschlossen ist. 4.1.6 Sensor-Info Sie können jederzeit die aktuellen Sensordaten und die Sensoreinstellungen über einen angeschlossenen Sensor anzeigen.

  • Seite 20: Darstellung Mehrerer Sensoren In Der Betriebsart Messen

    Bedienung Multi 3630 IDS Mit [Mehr] weitere Sensordaten (Einstellungen) anzeigen. SenTix 940 B092500013 25°C Man. Temperatur: Auflösung pH 0.001 Auflösung mV Puffer Kalibrierintervall Einheit für Steigung mV/pH QSC: Software-Version 30.09.2015 08:00 4.1.7 Darstellung mehrerer Sensoren in der Betriebsart Messen Die Messwerte der angeschlossenen Sensoren können Sie auf folgende Arten anzeigen: ...

  • Seite 21: Messgerät Ausschalten

    Multi 3630 IDS Bedienung Info 30.09.2015 08:00 Ist für das Messgerät die Benutzerverwaltung aktiviert, erscheint nach dem Einschalten des Messgeräts der Dialog Anmelden (siehe Abschnitt 4.4). Im Auslieferzustand ist die Benutzerverwaltung nicht aktiv. Die Benutzerverwaltung wird vom Administrator über die PC-Soft- ware MultiLab User aktiviert (siehe Bedienungsanleitung MultiLab User).
  • Seite 22 Bedienung Multi 3630 IDS Anmel- Benutzername Admin Passwort #### Passwort ändern 30.09.2015 08:00 Mit <><> den Menüpunkt Benutzername wählen und mit <MENU/ ENTER> bestätigen. Der Benutzername ist markiert. Mit <><> einen Benutzernamen wählen und mit <MENU/ENTER> bestätigen. Ist kein Passwort erforderlich, erfolgt die Anmeldung sofort.

  • Seite 23: Passwort Vergessen

    Multi 3630 IDS Bedienung Mit <><> den Menüpunkt Passwort ändern wählen und mit <MENU/ENTER> bestätigen. Im Feld Passwort mit <><> und <><>das alte Passwort ein- geben und mit <MENU/ENTER> bestätigen. Im Feld Neues Passwort mit <><> und <><>das neue Pass- wort eingeben und mit <MENU/ENTER>...

  • Seite 24: Menüs Und Dialoge

    Bedienung Multi 3630 IDS 4.5.3 Menüs und Dialoge Die Menüs für Einstellungen sowie Dialoge in Abläufen enthalten weitere Unterelemente. Die Auswahl erfolgt mit den Tasten <><>. Die aktuelle Auswahl ist jeweils mit einem Rahmen dargestellt.  Untermenüs Der Name des Untermenüs erscheint am oberen Rand des Rahmens.

  • Seite 25: Beispiel 1 Zur Navigation: Sprache Einstellen

    Multi 3630 IDS Bedienung Kalibrierprotokoll Kalibrier-Speicher Puffer: Einpunktkalibrierung: Kalibrierintervall: Einheit für Steigung: mV/pH ] 2.00 4.01 7.00 10.01 (25 °C) 30.09.2015 08:00  Meldungen Informationen sind durch das Symbol [ ] gekennzeichnet. Sie können nicht ausgewählt werden. Beispiel: Kalibrierprotokoll Kalibrier-Speicher...
  • Seite 26 Bedienung Multi 3630 IDS Info 30.09.2015 08:00 Mit <MENU/ENTER_> das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen. Speicher & Kon- System Speicher 30.09.2015 08:00 Mit <><> das Untermenü System markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt.

  • Seite 27: Beispiel 2 Zur Navigation: Datum Und Uhrzeit Einstellen

    Multi 3630 IDS Bedienung Allgemein Sprache: Deutsch Akustisches Signal: Lautstärke Beleuchtung: Kontrast: 50 % Abschaltzeit: Temperatur Einheit: °C Stabilitätskontrolle: 30.09.2015 08:00 Mit <MENU/ENTER> den Einstellmodus für die Sprache öffnen. Allgemein Sprache: Deutsch Akustisches Signal: Lautstärke Beleuchtung: Helligkeit: 50 % Abschaltzeit: Temperatur Einheit: °C...
  • Seite 28 Bedienung Multi 3630 IDS Datum und Uhrzeit werden nach einem Abfall der Versorgungs- spannung (leere Akkus) zurückgesetzt. Datum, Uhrzeit und Das Datumsformat kann von der Anzeige Tag, Monat, Jahr (TT.MM.JJ) auf Datumsformat Monat, Tag, Jahr (MM/TT/JJ oder MM.TT.JJ) umgestellt werden.

  • Seite 29: Ph-Wert

    Eine störungsfreie Messung ist damit auch in folgenden Fällen möglich:  Messung in geerdeten Messmedien  Messung mit mehreren Sensoren an einem Multi 3630 IDS in einem Messmedium IDS-pH-Sensor an das Messgerät anschließen. Das pH-Messfenster wird im Display angezeigt.

  • Seite 30: Temperatur Messen

    Multi 3630 IDS Mit <MENU/ENTER> die Funktion Stabilitätskontrolle manuell aktivie- ren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. Sobald ein stabiler Messwert erkannt wird, erscheint die Statusanzeige [HOLD][AR].

  • Seite 31: Kalibrieren Ph

    Multi 3630 IDS pH-Wert  Messung der Temperatur über den integrierten Temperaturmessfühler eines IDS-Sensors. Bei Übernahme des Messwerts von einem IDS-Sensor wird die Statusan- ↑ zeige [TP ] im Messfenster des IDS-pH-Adapters eingeblendet. Im Mess- fenster des IDS-Sensors, der den Temperaturmesswert liefert, wird die ↓...
  • Seite 32 Multi 3630 IDS Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay für den ersten Puffer (Spannungsan- zeige). 30.09.2015 08:00 IDS-Sensor gründlich mit entionisiertem Wasser spülen. IDS-pH-Sensor in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z. B. über einen IDS-Adapter Die Temperatur des Puffers manuell messen und mit <><>...
  • Seite 33 Multi 3630 IDS pH-Wert Fortsetzen mit Zwei- IDS-Sensor gründlich mit entionisiertem Wasser spülen. punktkalibrierung IDS-Sensor in Pufferlösung 2 tauchen. Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers manuell messen und mit <><> einge- ben. Mit <MENU/ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle).

  • Seite 34: Manuelle Kalibrierung (Concal)

    Multi 3630 IDS 30.09.2015 08:00 Ende der Messung mit Stabilitätskontrolle abwarten oder mit <MENU/ ENTER> die Stabilitätskontrolle beenden und den Kalibrierwert über- nehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). Gegebenenfalls mit <M> die Kalibrierung beenden.
  • Seite 35 Multi 3630 IDS pH-Wert ConCal 15.03.2016 08:00 IDS-Sensor gründlich mit entionisiertem Wasser spülen. IDS-pH-Sensor in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z. B. über einen IDS-Adapter Die Temperatur des Puffers manuell messen und mit <><> einge- ben. Mit <MENU/ENTER> die Messung starten.
  • Seite 36 Multi 3630 IDS ConCal 15.03.2016 08:00 Mit <><> den Puffersollwert für die gemessene Temperatur ein- stellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). Gegebenenfalls mit <M> die Kalibrierung als Einpunktkalibrierung beenden.

  • Seite 37: Fortsetzen Mit Dreibis Fünfpunktkalib- Rierung

    Multi 3630 IDS pH-Wert ConCal 15.03.2016 08:00 Mit <><> den Puffersollwert für die gemessene Temperatur ein- stellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). Gegebenenfalls mit <M> die Kalibrierung als Zweipunktkalibrierung beenden.

  • Seite 38: Kalibrierpunkte

    Multi 3630 IDS Mit <><> den Puffersollwert für die gemessene Temperatur ein- stellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). Gegebenenfalls mit <M> die Kalibrierung beenden. Das Kalibrierprotokoll wird angezeigt. oder Mit <MENU/ENTER>...
  • Seite 39 Multi 3630 IDS pH-Wert Die Kalibrierprotokolle der letzten 10 Kalibrierungen finden Sie im Menü Kalib- rierung / Kalibrier-Speicher / Anzeigen. Zum Öffnen des Menüs Kalibrierung in der Messwertansicht die Taste <MENU/ENTER> drücken. Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an.

  • Seite 40: Kontinuierliche Messwertkontrolle (Cmc-Funktion)

    Multi 3630 IDS Display Kalibrier- Nullpunkt Steilheit protokoll [mV] [mV/pH] -30 ... +30 -62 ... -61 bzw. -56 ... -50 IDS-Sensor gemäß Sensor-Bedie- nungsanleitung reinigen Error Error < -30 bzw. < -62 bzw. > 30 > -50 Fehlerbehebung gemäß Kapitel 15 ...

  • Seite 41: Qsc-Funktion (Sensorqualitätskontrolle)

    Multi 3630 IDS pH-Wert aktuelle Messwert im kalibrierten Teil des Messbereichs liegt. Folgende Informationen werden angezeigt: Info 30.09.2015 08:00 1 Aktuell gemessener pH-Wert (Nadel) 2 Strichmarkierungen für alle Puffersollwerte, die bei der letzten gültigen Kalibrierung verwendet wurden 3 Messbereich, für den eine gültige Kalibrierung vorliegt. Messwerte in diesem Bereich sind zur Dokumentation geeignet.
  • Seite 42 Multi 3630 IDS eines Zeigers die aktuelle Sensorbewertung an. 01.02.2016 08:00 Info 1 QSC-Skala Der Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC- Skala an Im Ausdruck wird die Sensorbewertung als Prozentangabe (1-100) dokumen- tiert. Die fein abgestufte Sensorbewertung mit der QSC-Funktion macht Sie sehr frühzeitig auf Veränderungen des Sensors aufmerksam.
  • Seite 43 Multi 3630 IDS pH-Wert Die regulären Kalibrierungen für Ihren speziellen Messbereich führen Sie wie bisher mit Ihren gewohnten Standardlösungen durch. Sobald die QSC-Funktion für einen IDS-Sensor aktiviert wurde, ist eine Rückkehr zur Sensorbewertung mit Sensorsymbol für diesen Sensor nicht mehr möglich.
  • Seite 44 Multi 3630 IDS Sensorbewertung auf der Farbskala an. 01.02.2016 08:00 Info 1 QSC-Skala Der Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC- Skala an QSC-Kontrollkalibrierungen können Sie in größeren Abständen durchführen als reguläre Kalibrierungen. Eine QSC-Kontrollkalibrierung kann z. B. hilfreich sein, wenn sich die Sensor- bewertung (nach einigen regulären Kalibrierungen) deutlich verändert hat.

  • Seite 45: Redoxspannung

    Eine störungsfreie Messung ist damit auch in folgenden Fällen möglich:  Messung in geerdeten Messmedien  Messung mit mehreren Sensoren an einem Multi 3630 IDS in einem Messmedium IDS-Redox-Sensor an das Messgerät anschließen. Das Redox-Messfenster wird im Display angezeigt.

  • Seite 46: Temperatur Messen

    Redoxspannung Multi 3630 IDS Mit <MENU/ENTER> die Funktion Stabilitätskontrolle manuell aktivie- ren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. Sobald ein stabiler Messwert erkannt wird, erscheint die Statusanzeige [HOLD][AR].

  • Seite 47: Kalibrieren Redox

    Multi 3630 IDS Redoxspannung Kalibrieren Redox Redox-Messketten werden nicht kalibriert. Sie können Redox- Messketten jedoch überprüfen, indem Sie die Redoxspannung einer Prüflösung messen und mit dem Sollwert vergleichen. ba77170d03 06/2017...

  • Seite 48: Sauerstoff

    Eine störungsfreie Messung ist damit auch in folgenden Fällen möglich:  Messung in geerdeten Messmedien  Messung mit mehreren Sensoren an einem Multi 3630 IDS in einem Messmedium Sauerstoffsensor an das Messgerät anschließen. Das Sauerstoff-Messfenster wird im Display angezeigt.
  • Seite 49 Multi 3630 IDS Sauerstoff Messwert einfrieren Mit der HOLD-Funktion frieren Sie den aktuellen Messwert ein. Der angezeigte (HOLD-Funktion) Messwert ändert sich nicht mehr, bis Sie die HOLD-Funktion wieder ausschal- ten. Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt.

  • Seite 50: Temperatur Messen

    Sauerstoff Multi 3630 IDS Kriterien für einen Die Funktion Stabilitätskontrolle überprüft, ob die Messwerte in dem überwach- stabilen Messwert ten Zeitintervall stabil sind. Messgröße Zeitintervall Stabilität im Zeitintervall Sauerstoff- 20 Sekunden ∆ : besser 0,03 mg/l konzentration Sauerstoff- 20 Sekunden ∆...

  • Seite 51: Fdo ® Check Durchführen

    Multi 3630 IDS Sauerstoff ® 7.2.3 FDO Check durchführen ® Check- Überprüfung in wasserdampfgesättigter Luft. ® Verfahren Verwenden Sie für den FDO -Check das Prüf- und Aufbewahrungsgefäß ® Check. ® Stabilitätskontrolle Beim FDO Check wird automatisch die Funktion Stabilitätskontrolle (Auto- (AutoRead) Read) aktiviert.

  • Seite 52: Kalibrieren

    Sauerstoff Multi 3630 IDS Liegt der Messwert innerhalb des Gültigkeitsbereichs, ist keine Reini-gung oder Anwenderkalibrierung erforderlich. Liegt der Messwert ausserhalb des Gültigkeitsbereichs, sollte der Sen- sorschaft und die Membran gereinigt werden, und anschließend die Überprü- fung wiederholt werden (siehe Abschnitt 5.4.1).

  • Seite 53: Kalibrierung In Wasserdampf-Gesättigter Luft

    Multi 3630 IDS Sauerstoff 7.3.4 Kalibrierung in wasserdampf-gesättigter Luft Gehen Sie wie folgt vor, um den Sauerstoffsensor zu kalibrieren: Sauerstoffsensor an das Messgerät anschließen. ® Sauerstoffsensor FDO 925 in das Prüf- und Aufbewahrungsgefäß stecken. Der Schwamm im Prüf- und Aufbewahrungsgefäß muss feucht sein (nicht nass).

  • Seite 54: Erläuterung

    Sauerstoff Multi 3630 IDS Sie können die Kalibrierdaten anzeigen und anschließend auf die Schnittstelle ausgeben. Kalibrierprotokoll Das Kalibrierprotokoll der letzten Kalibrierung finden Sie unter dem Menüpunkt anzeigen Kalibrierung / Kalibrierprotokoll. Zum Öffnen in der Messwertansicht die Taste <CAL_> drücken. Die Kalibrierprotokolle der letzten 10 Kalibrierungen finden Sie im Menü Kalib- rierung / Kalibrier-Speicher / Anzeigen.

  • Seite 55: Kalibrierprotokoll (Usb-Ausgabe)

    Multi 3630 IDS Sauerstoff protokoll. Kalibrierbewertung Display Kalibrierprotokoll relative Steilheit ® S = 0,94 ... 1,06 S = 0,92 ... 0,94 oder S = 1,06 ... 1,08 S = 0,90 ... 0,92 oder S = 1,08 ... 1,10 Error Error S <...

  • Seite 56: Leitfähigkeit

    Eine störungsfreie Messung ist damit auch in folgenden Fällen möglich:  Messung in geerdeten Messmedien  Messung mit mehreren Sensoren an einem Multi 3630 IDS in einem Messmedium IDS-Leitfähigkeitssensor an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt.
  • Seite 57 Multi 3630 IDS Leitfähigkeit Bei aktiver HOLD-Funktion können Sie z. B. eine manuelle Mes- sung mit Stabilitätskontrolle starten. Mit <AR> den eingefrorenen Messwert wieder freigeben. Die Funktion HOLD ist ausgeschaltet. Die Statusanzeige [HOLD] verschwindet. Stabilitätskontrolle Die Funktion Stabilitätskontrolle (AutoRead) prüft kontinuierlich die Stabilität (AutoRead ) des Messsignals.

  • Seite 58: Temperatur Messen

    Leitfähigkeit Multi 3630 IDS ten Zeitintervall stabil sind. Messgröße Zeitintervall Stabilität im Zeitintervall Leitfähigkeit ϰ 10 Sekunden ∆ : besser 1,0 % vom Messwert Temperatur 15 Sekunden ∆ : besser 0,5 °C Die Mindestdauer, bis ein Messwert als stabil bewertet wird, entspricht dem überwachten Zeitintervall.

  • Seite 59: Kalibrieren

    Multi 3630 IDS Leitfähigkeit Messlösung Temperaturkompensation Display- anzeige Sonstige wäss- rige Lösungen Temperaturkoeffizienten 0,001 ... 10,000 %/K einstellen Salinität Automatisch nLF nach IOT Sal, nLF (Meerwasser) (International Oceanographic Tab- les) Kalibrieren 8.3.1 Warum kalibrieren? Durch Alterung verändert sich die Zellenkonstante geringfügig, z. B. durch Ablagerungen.

  • Seite 60: Kalibrierdaten

    Leitfähigkeit Multi 3630 IDS Mit <M> in der Messwertansicht die Messgröße Leitfähigkeit auswäh- len. Mit <CAL> die Kalibrierung starten. Die zuletzt kalibrierte Zellenkonstante wird angezeigt. 30.09.2015 08:00 IDS-Leitfähigkeitssensor in die Kontrollstandardlösung 0,01 mol/l KCI tauchen. Mit <MENU/ENTER> die Messung starten.
  • Seite 61 Multi 3630 IDS Leitfähigkeit Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an. Kalibrier-Speicher / Anzeigen Weitere Optionen:  Mit <><> blättern Sie durch die Kalibrierprotokolle.  Mit <PRT> geben Sie das angezeigte Kalibrierprotokoll auf die Schnittstelle aus.  Mit <PRT_> geben Sie alle Kali- brierprotokolle auf die Schnitt- stelle aus.
  • Seite 62 Leitfähigkeit Multi 3630 IDS Kalibrierprotokoll Multi 3630 IDS (USB-Ausgabe) Ser. Nr. 09250023 KALIBRIERUNG Cond Kalibrierdatum 15.03.2016 16:13:33 TetraCon 925 Ser. Nr. 09250033 Zellenkonstante 0.476 1/cm 25.0 °C Sensor ba77170d03 06/2017...

  • Seite 63: Trübungsmessung (Visoturb ® 900-P)

    Eine störungsfreie Messung ist damit auch in folgenden Fällen möglich:  Messung in geerdeten Messmedien  Messung mit mehreren Sensoren an einem Multi 3630 IDS in einem Messmedium Vorbereitende Führen Sie folgende vorbereitende Tätigkeiten aus, wenn Sie messen möch- Tätigkeiten...
  • Seite 64 ® Trübungsmessung (VisoTurb 900-P) Multi 3630 IDS Info 30.09.2015 08:00 Angezeigte Mit <M> können Sie zwischen folgenden Anzeigen wechseln: Messgröße  Trübung [FNU] wählen  Trübung [NTU] Messwert einfrieren Mit der HOLD-Funktion frieren Sie den aktuellen Messwert ein. Der angezeigte (HOLD-Funktion) Messwert ändert sich nicht mehr, bis Sie die HOLD-Funktion wieder ausschal-...

  • Seite 65: Kalibrieren

    ® Multi 3630 IDS Trübungsmessung (VisoTurb 900-P) Mit <MENU/ENTER> die Funktion Stabilitätskontrolle manuell aktivie- ren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. Sobald ein stabiler Messwert erkannt wird, erscheint die Statusanzeige [HOLD][AR].

  • Seite 66: Kalibrierstandards

    Sensor VisoTurb 900-P) verwendet werden. Dieser Standard sollte vor jeder Kalibrierung frisch bereitgestellt werden. Geeignete Flaschen finden Sie in der Preisliste zum WTW-Katalog "Messtechnik für Labor und Umwelt". Die Standards mit Trübungswerten für die Kalibrierbereiche 2 und 3 erhalten Sie als Zubehör (siehe Preisliste zum WTW-Katalog "Messtechnik für Labor und Umwelt").

  • Seite 67: Trübungsmessung (Visoturb ® 900-P)

    ® Multi 3630 IDS Trübungsmessung (VisoTurb 900-P) Mit <> <> und <M> in der Messwertanzeige das Messfenster TRB auswählen. Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay. Standard 0.0 FNU 15.09.2016 08:00 Trübungssensor gründlich mit destilliertem Wasser spülen und mit einem fusselfreien Tuch abtrocknen.

  • Seite 68: Kalibrierdaten

    ® Trübungsmessung (VisoTurb 900-P) Multi 3630 IDS Mit <> <> und <><> die Konzentration der Standardlösung für jede Stelle einstellen und <MENU/ENTER> bestätigen. Der Standard wird gemessen. Der Messwert wird auf Stabilität geprüft (AutoRead). Ende der AutoRead-Messung abwarten. Das Kalibrierdisplay für die nächste Standardlösung erscheint.
  • Seite 69 ® Multi 3630 IDS Trübungsmessung (VisoTurb 900-P) Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt das Kalibrierprotokoll an. Kalibrier-Speicher / Anzeigen Weitere Optionen:  Mit <><> blättern Sie durch die Kalibrierprotokolle.  Mit <PRT> geben Sie das ange- zeigte Kalibrierprotokoll auf die Schnittstelle aus.

  • Seite 70: Eintauchtiefe (Multiparametersonde Mpp 9X0 Ids)

    10.1 Allgemeines Mit Multiparametersonden der Serie MPP 9x0 IDS und den zugehörigen IDS- Sensoren der XXX-P-Reihe erweitern Sie Ihr Messgerät Multi 3630 IDS um die Anzeige der Messgröße Eintauchtiefe (DPT). Die Messgröße Eintauchtiefe ist dabei in die Anzeige aller Hauptmessgrößen als Nebenmessgröße integriert.

  • Seite 71: Messen

    Multi 3630 IDS Eintauchtiefe (Multiparametersonde MPP 9x0 IDS) (gemittelter Wert für alle IDS-Sensoren der XXX-P-Reihe) – die Eintauchtiefe des Drucksensors der MPP 9x0 IDS (wenn keine IDS-Sensoren der XXX-P-Reihe angesteckt sind)  Für IDS-Sensoren der XXX-P-Reihe stehen bei Betrieb an der Multiparame- tersonde MPP 9x0 IDS nur die zum Messen notwendigen Funktionen zur Verfügung.
  • Seite 72 Eintauchtiefe (Multiparametersonde MPP 9x0 IDS) Multi 3630 IDS Info 30.09.2015 08:00 Bild 10-3 Darstellung der Messgröße Eintauchtiefe als Nebenmessgröße Salzgehalts- Der Salzgehalt einer Messlösung (z. B. Meerwasser) beeinflusst die Bestim- korrektur mung der Eintauchtiefe des Sensors. Die Salzgehaltskorrektur aktivieren Sie im Menü für Messeinstellungen (DPT).

  • Seite 73: Temperatur Messen

    Multi 3630 IDS Eintauchtiefe (Multiparametersonde MPP 9x0 IDS) Mit <MENU/ENTER> die Funktion Stabilitätskontrolle manuell aktivie- ren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt.

  • Seite 74: Messeinstellungen Dpt

    Eintauchtiefe (Multiparametersonde MPP 9x0 IDS) Multi 3630 IDS Die IDS-Sensoren der XXX-P-Reihe kalibrieren Sie direkt am Messgerät (siehe Abschnitt 10.5). Kalibrieren an der Multiparametersonde MPP 9x0 IDS ist nicht möglich. 10.4 Messeinstellungen DPT 10.4.1 Einstellungen für Tiefenmessungen Die Einstellungen finden Sie im Menü für die Messgröße DPT. Zum Öffnen in der Messwertansicht die Messgröße DPT anzeigen und die Taste <MENU/...
  • Seite 75 Multi 3630 IDS Eintauchtiefe (Multiparametersonde MPP 9x0 IDS) Anzeige – Am Messgerät ist neben der – Zusätzlichen IDS-Sensor abstecken Multiparametersonde 9x0 IDS ein zusätzlicher IDS-Sensor angeschlossen Die Messgröße Ein- – Die Firmware des Messgeräts – Firmwareupdate für das Messgerät tauchtiefe wird nicht unterstützt den Sensor nicht...

  • Seite 76: Einstellungen

    Einstellungen Multi 3630 IDS Einstellungen 11.1 Messeinstellungen pH 11.1.1 Einstellungen für pH-Messungen Die Einstellungen finden Sie im Menü für Kalibrier- und Messeinstellungen der pH/Redox-Messung. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <MENU/ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln.

  • Seite 77: Puffersätze Für Die Kalibrierung

    Multi 3630 IDS Einstellungen Menüpunkt mögl. Erläuterung Einstellung QSC / Kontrollkalibrie- Startet die Kontrollkalibrierung mit QSC-Puffern. rung Dieser Menüpunkt ist nur verfügbar, wenn bereits eine Erst- kalibrierung mit dem angeschlossenen IDS-Sensor durchge- führt wurde Man. Temperatur -25 ... +25 ...
  • Seite 78 Einstellungen Multi 3630 IDS berücksichtigt. Puffersatz * pH-Werte ConCal beliebig beliebig NIST/DIN 1,679 25 °C DIN-Puffer nach DIN 19266 und NIST 4,006 Traceable Buffers 6,865 9,180 12,454 2,000 25 °C WTW Technische Puffer 4,010 7,000 10,011 Merck 1* 4,000 20 °C...
  • Seite 79 Multi 3630 IDS Einstellungen Puffersatz * pH-Werte Fluka BS * 4,006 25 °C 6,984 8,957 Radiometer * 1,678 25 °C 4,005 7,000 9,180 Baker * 4,006 25 °C 6,991 10,008 Metrohm * 3,996 25 °C 7,003 8,999 Beckman * 4,005 25 °C...

  • Seite 80: Kalibrierintervall

    Einstellungen Multi 3630 IDS Puffersatz * pH-Werte Chemsolute * 2,000 20 °C 4,000 7,000 10,000 USABlueBook * 4,000 25 °C 7,000 10,000 YSI * 4,000 25 °C 7,000 10,000 * Marken- oder Warennamen sind gesetzlich geschützte Marken ihrer jeweiligen Inhaber 11.1.3 Kalibrierintervall...

  • Seite 81: Messeinstellungen Oxi

    Multi 3630 IDS Einstellungen Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl. Erläuterung Einstellung Auflösung mV Auflösung der mV-Anzeige Rücksetzen Setzt alle Sensoreinstellungen auf den Auslieferzustand zurück (siehe Abschnitt 11.7.1). 11.3 Messeinstellungen Oxi 11.3.1 Einstellungen für Sauerstoffsensoren Die Einstellungen finden Sie im Menü für Mess- und Kalibriereinstellungen.
  • Seite 82 Einstellungen Multi 3630 IDS Menüpunkt mögl. Erläuterung Einstellung FDO Check / 1 ... 60 ... Intervall für den FDO Check (in Check-Intervall 999 d Tagen). Das Messgerät erinnert Sie durch die Statusanzeige FDO Check im Messfenster an regelmäßiges Überprüfen des Sensors.

  • Seite 83: Messeinstellungen Cond

    Multi 3630 IDS Einstellungen Menüpunkt mögl. Erläuterung Einstellung Salinität 0.0 ... 70.0 Salinität bzw. Salinitätsäquivalent für die Salzgehaltskorrektur. Dieser Menüpunkt ist nur verfüg- bar, wenn die automatische Salz- gehaltkorrektur ausgeschaltet ist und die manuelle Salzgehaltskor- rektur eingeschaltet ist. Ansprechzeit t90 30 ...

  • Seite 84: Einstellmenü Menüpunkt

    Einstellungen Multi 3630 IDS Einstellungen im Auslieferzustand sind fett hervorgehoben. Einstellmenü Menüpunkt mögl. Erläuterung TetraCon 925 Einstellung Kalibrierung / Zeigt das Kalibrierprotokoll der letz- Kalibrierprotokoll ten Kalibrierung an Kalibrierung / Zeigt die letzten Kalibrierprotokolle Kalibrier-Speicher (max. 10) / Anzeigen Kalibrierung /...

  • Seite 85: Messeinstellungen Turb

    Multi 3630 IDS Einstellungen Menüpunkt mögl. Erläuterung Einstellung Temp.-Komp. (TC) 20 °C Referenztemperatur / Referenztemp. 25 °C Diese Einstellung steht nur für die Messgrößen ϰ und ρ zur Verfügung. TDS Faktor 0,40 ... 1,00 Faktor für den TDS-Messwert Rücksetzen Setzt alle Sensoreinstellungen auf den Auslieferzustand zurück (siehe...

  • Seite 86: Sensorunabhängige Einstellungen

    Einstellungen Multi 3630 IDS Einstellungen im Auslieferzustand sind fett hervorgehoben. Einstellmenü Menüpunkt mögl. Erläuterung ® Einstellung VisoTurb 900-P Kalibrierung / Zeigt das Kalibrierprotokoll der letz- Kalibrierprotokoll ten Kalibrierung an Kalibrierung / Zeigt die letzten Kalibrierprotokolle Kalibrier-Speicher (max. 10) / Anzeigen...
  • Seite 87 Multi 3630 IDS Einstellungen Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt Einstellung Erläuterung System / Allgemein / Sprache Deutsch Menüsprache auswählen English (weitere) System / Allgemein / Akustisches Signalton bei Tastendruck ein- / aus- Signal schalten System / Allgemein / Beleuchtung...

  • Seite 88: Speicher

    Dieses Menü enthält alle Funktionen zum Anzeigen, Bearbeiten und Löschen von gespeicherten Messwerten. Ausführliche Informationen zu den Speicherfunktionen des Multi 3630 IDS finden Sie in Abschnitt 12. 11.6.3 Automatische Stabilitätskontrolle Die Funktion automatische Stabilitätskontrolle prüft kontinuierlich die Stabilität des Messsignals. Die Stabilität hat einen wesentlichen Einfluss auf die Repro- duzierbarkeit des Messwerts.

  • Seite 89: Displaybeleuchtung

    Multi 3630 IDS Einstellungen 11.6.5 Displaybeleuchtung Das Messgerät schaltet die Displaybeleuchtung automatisch auf Energiespar- betrieb, wenn innerhalb von 20 Sekunden kein Tastendruck erfolgt. Die Beleuchtung schaltet beim nächsten Tastendruck wieder ein. Alternativ können Sie die Displaybeleuchtung auch generell einschalten (siehe Abschnitt 11.6.1).
  • Seite 90 Einstellungen Multi 3630 IDS Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die gewünschte Messgröße anzeigen und die Taste <MENU/ ENTER> drücken. Sauerstoff Folgende Einstellungen für die Sauerstoffmessung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt:...

  • Seite 91: Systemeinstellungen Rücksetzen

    Multi 3630 IDS Einstellungen Rücksetzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand Kalibrierintervall 30 d Messgröße Auflösung Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die gewünschte Messgröße anzeigen und die Taste <MENU/ ENTER>...

  • Seite 92: Speichern

    Speichern Multi 3630 IDS Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen:  Manuell speichern (siehe Abschnitt 12.1)  Automatisch intervallweise speichern, siehe Abschnitt 12.2) Bei jedem Speichervorgang wird der aktuelle Datensatz gleichzeitig auf die Schnittstelle übertragen. 12.1 Manuell speichern So können Sie einen Messdatensatz in den Datenspeicher übertragen.
  • Seite 93 Multi 3630 IDS Speichern elle Datensatz gleichzeitig auf die Schnittstelle übertragen. Automatische Spei- Taste <STO_> drücken. cherfunktion konfi- Das Menü für das automatische Speichern erscheint. gurieren Automatischer Spei- ID-Nummer Intervall 30 s Dauer 180 min weiter 0d03h00min 1d17h33mi 30.09.2015 08:00 1 Eingestellte gesamte Speicherdauer 2 Maximal verfügbare Speicherdauer...

  • Seite 94: Automatisches Speichern Vorzeitig Beenden

    Speichern Multi 3630 IDS Automatisches Zum Starten des automatischen Speicherns mit <><> weiter auswählen Speichern starten und mit <MENU/ENTER> bestätigen. Das Messgerät wechselt zur Messwert- ansicht. 0d03h00min 03.04.2016 08:00 1 Verbleibende Speicherdauer 2 Grafische Darstellung der Speicherdauer Die aktive automatische Speicherung ist am Fortschrittsbalken in der Status- zeile zu erkennen.

  • Seite 95: Messdatenspeicher

    Multi 3630 IDS Speichern 12.3 Messdatenspeicher 12.3.1 Messdatenspeicher bearbeiten Sie können den Inhalt des manuellen oder automatischen Messdatenspeichers am Display anzeigen. Jeder Messdatenspeicher besitzt eine eigene Löschfunktion für den gesamten Inhalt. Datenspeicher Die Bearbeitung des Speichers erfolgt im Menü Speicher & Konfig./ Speicher.

  • Seite 96: Darstellung Eines Datensatzes Auf Dem Display

    Speichern Multi 3630 IDS Darstellung eines Manueller Speicher 3 von Datensatzes auf dem 15.03.2016 11:24:16 Display Nummer: 1 SenTix 940 B2023400856 pH 7.000 24.8 °C AR Sensor: +++ 30.09.2015 08:00 Beispielausdruck 15.03.2016 09:56:20 Multi 3630 IDS Ser. Nr. 09250023 SenTix 940 Ser.
  • Seite 97  Kalibrierbewertung: - 4-Stufig (+++, ++, +, -, oder keine Bewertung) oder - QSC (Prozentangabe) Speicherplätze Das Messgerät Multi 3630 IDS verfügt über zwei Messdatenspeicher. Manuell und automatisch gespeicherte Messwerte werden getrennt in eigenen Messda- tenspeichern abgelegt. Speicher maximale Zahl der Datensätze...

  • Seite 98: Daten Übertragen

    Daten übertragen Multi 3630 IDS Daten übertragen Das Messgerät verfügt über folgende Schnittstellen:  Schnittstelle USB-B (USB Device) z. B. zum Anschluss eines PC  Schnittstelle USB-A (USB Host), z. B. zum Anschluss eines USB-Speichersticks/USB-Drucker Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC übertragen und die Gerätesoftware aktualisieren.
  • Seite 99 - DIP-Schalter 1...7: =ON, DIP-Schalter 8: OFF Details: siehe Bedienungsanleitung zu Ihrem Drucker. Den USB-Drucker an die Schnittstelle USB Host anschließen. Das Steckernetzgerät an das Multi 3630 IDS anschließen (siehe Abschnitt 3.3.2). Sobald der USB-Drucker vom Gerät erkannt ist, wird die Statusanzeige Drucker [ ] eingeblendet.

  • Seite 100: Daten An Einen Pc Übertragen

    Installieren Sie den Treiber. Folgen Sie gegebenenfalls den Installationsanweisungen von Win- dows. PC anschließen Verbinden Sie das Multi 3630 IDS über die Schnittstelle USB-B (USB Device) mit dem PC. Das Messgerät wird im Windows-Gerätemanager unter den Anschlüs- sen als virtuelle COM-Schnittstelle aufgelistet.
  • Seite 101 Multi 3630 IDS Daten übertragen Einstellungen für die Stellen Sie am Gerät und am PC die gleichen Übertragungsdaten ein: Datenübertragung  Baudrate: wählbar zwischen 1200 ... 19200 anpassen  Nur am PC einzustellen: – Handshake: RTS/CTS – Parität: keine – Datenbits: 8 –...

  • Seite 102: Multilab Importer

    Daten übertragen Multi 3630 IDS Es gilt folgende Regel: Mit Ausnahme der Menüs wird generell bei einem kurzen Druck auf <PRT> der Displayinhalt auf die Schnitt- stelle ausgegeben (angezeigte Messwerte, Messdatensätze, Kali- brierprotokolle). Besteht eine Verbindung über die Schnittstelle USB-B (USB Device), z. B. zu einem PC, werden die Daten nur an die Schnittstelle USB-B (USB Device) ausgegeben.

  • Seite 103: Wartung, Reinigung, Entsorgung

    Multi 3630 IDS Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung 14.1 Wartung 14.1.1 Allgemeine Wartungsarbeiten Die Wartungsarbeiten beschränken sich auf das Austauschen der Akkus. Zur Wartung der IDS-Sensoren die entsprechenden Bedie- nungsanleitungen beachten. 14.1.2 Akkus austauschen 1 Schrauben 2 Batteriefach Die 2 Schrauben (1) an der Geräteunterseite lösen.

  • Seite 104: Reinigung

    Wartung, Reinigung, Entsorgung Multi 3630 IDS Akkus vor dem ersten Betrieb einmal vollständig aufladen. Das Laden der Akkus dauert ca. 24 Stunden. Entsorgen Sie verbrauchte Batterien gemäß den in Ihrem Land geltenden Bestimmungen. Innerhalb der Europäischen Union sind Endnutzer verpflichtet, verbrauchte Batterien (auch schadstoffreie) über eine Sammel-...

  • Seite 105: Was Tun, Wenn

    Multi 3630 IDS Was tun, wenn... Was tun, wenn... 15.1 Allgemein Sensorsymbol blinkt Ursache Behebung – Kalibrierintervall abgelaufen – Messsystem neu kalibrieren Anzeige Ursache Behebung – Akkus weitgehend entladen – Akkus aufladen (siehe Abschnitt 3.3.2 S TECKERNETZGERÄT ß ANSCHLIE KKUS LADEN –...
  • Seite 106 Was tun, wenn... Multi 3630 IDS Datenübertragung Ursache Behebung auf USB-Speicher – angeschlossener USB-Spei- – Anderen USB-Speicher funktioniert nicht cher wurde nicht erkannt verwenden – der USB-Speicher ist mit einem – USB-Speicher mit dem nicht unterstützten Dateisystem Dateisystem FAT 16 oder formatiert, z.
  • Seite 107 Multi 3630 IDS Was tun, wenn... VORSICHT Das Laden von ungeeigneten Akkutypen oder Batteri- en kann Schäden verursachen. Fehlermeldung Ursache Behebung Speicherfehler 1 – Gerätespeicher wurde nicht – Bitte wenden Sie sich an erkannt den Service. 15.2 pH Fehlermeldung OFL, UFL...
  • Seite 108 Was tun, wenn... Multi 3630 IDS Ursache Behebung – Pufferlösungen verbraucht – Lösungen wechseln Kein stabiler Ursache Behebung Messwert IDS-pH-Sensor: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen –...

  • Seite 109: Sauerstoff

    Multi 3630 IDS Was tun, wenn... 15.3 Sauerstoff Fehlermeldung Ursache Behebung – Messwert außerhalb des – Geeignetes Messmedium Messbereichs wählen Fehlermeldung Ursache Behebung Error – Sensor verunreinigt – Sensor reinigen – Temperaturmesswert außerhalb – Temperaturbereich für das der Betriebsbedingungen Messgut einhalten...

  • Seite 110: Trübung

    Was tun, wenn... Multi 3630 IDS 15.5 Trübung Unplausible Ursache Behebung Trübungsmesswerte – Vor dem Messfenster befinden – Gasblasen entfernen, z. B. sich Gasblasen (z. B. Luftbla- Sensor schräg eintauchen sen) – Kalibrierung falsch, z. B.: – Kalibrierung prüfen – ungeeignete Kalibrierstan- dardlösungen (z.

  • Seite 111: Technische Daten

    Multi 3630 IDS Technische Daten Technische Daten 16.1 Allgemeine Daten Abmessungen ca. 180 x 80 x 55 mm Gewicht ca. 0,4 kg Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, cETLus Umgebungs- Lagerung - 25 °C ... + 65 °C...

  • Seite 112: Messbereiche, Auflösungen, Genauigkeiten

    Technische Daten Multi 3630 IDS USB-Schnittstelle USB 2.0 (Host) USB-A (Host), USB-Gerät Angewendete EG-Richtlinie 2004/108/EG Richtlinien und Normen EN 61326-1 EN 61000-3-2 EN 61000-3-3 FCC Class A Gerätesicherheit EG-Richtlinie 2006/95/EG EN 61010-1 UL 61010-1 CAN/CSA-C22.2#61010-1 IP-Schutzart EN 60529 16.2 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Größe...

  • Seite 113: Anhang: Firmware-Update

    Verfügbare Firmware-Updates für das Messgerät finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Compu- ters (PC) ein Update der Firmware des Multi 3630 IDS auf die neueste Version durchführen. Für das Update verbinden Sie das Messgerät über die USB-B-Schnittstelle mit einem PC.

  • Seite 114: Firmware-Update Für Ids-Sensoren

    (PC) ein Update der Firmware eines IDS-Sensors auf die neueste Version durchführen. Für das Update verbinden Sie den IDS-Sensor über ein Kabel mit dem Multi 3630 IDS, und das Multi 3630 IDS über die USB-B-Schnittstelle mit einem Für das Update benötigen Sie:  eine freie USB-Schnittstelle (virtueller COM-Anschluss) am PC ...

  • Seite 115: Fachwortverzeichnis

    Multi 3630 IDS Fachwortverzeichnis Fachwortverzeichnis Asymmetrie siehe Nullpunkt Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Diffe- renz zwischen zwei Messwerten. AutoRange Bezeichnung für eine automatische Messbereichswahl. Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Referenzelektroden oder Elektrolytbrücken. Es vermittelt den elektri- schen Kontakt zwischen zwei Lösungen und erschwert den Elektroly-...
  • Seite 116 Fachwortverzeichnis Multi 3630 IDS Redoxspannung Die Redoxspannung wird durch im Wasser gelöste oxidierende oder reduzierende Stoffe verursacht, sofern diese an einer Elektrodeno- berfläche (z. B. aus Platin oder Gold) wirksam werden. Reset Wiederherstellen eines Ursprungszustands aller Einstellungen eines Messsystems oder einer Messeinrichtung.

  • Seite 117: Stichwortverzeichnis

    Multi 3630 IDS Verzeichnisse Stichwortverzeichnis Abschaltautomatik ....88 Kalibrierbewertung Auslieferzustand ISE ......69 Messparameter .
  • Seite 118 Verzeichnisse Multi 3630 IDS Reset ......89 Rücksetzen ......89 Speicherintervall .

Inhaltsverzeichnis
