Beschreibung der Auswahl:
Bei Auswahl von Reset [1] und bei Betätigen der
Taste [OK] wird Parameter 601, Motorlaufstunden,
zurückgestellt. Dieser Parameter kann über die serielle
RS-485-Schnittstelle nicht gewählt werden.
ACHTUNG!:
Mit der Betätigung der [OK]-Taste wird
die Nullstellung ausgeführt.
620 Betriebsart
(BETRIEBSART)
Wert:
Normale Funktion (NORMAL BETRIEB)
Funktion mit deakti v iertem Wechselrichter
(INVERTER BLOCKIERT)
Steuerkartentest (STEUERKARTENTEST)
Initialisierung (INITIALISIERUNG)
Funktion:
Dieser Parameter kann außer für die normale Funktion
für zwei verschiedene Tests benutzt werden.
Es ist darüber hinaus möglich, einen Reset auf
die Standard-Werkseinstellungen für alle Setups
mit Ausnahme von Parametern 500 Adresse, 501
Baudrate, 600-605 Betriebsdaten und 615-617
Fehlerprotokoll durchzuführen.
Beschreibung der Auswahl:
Normale Funktion [0] dient zum Normalbetrieb
des Motors.
Funktion mit deakti v iertem Wechselrichter [1] wird
gewählt, wenn der Einfluß des Steuersignals auf die
Steuerkarte und die Funktionen kontrolliert werden
soll, ohne daß die Motorwelle läuft.
Steuerkartentest [2] wird gewählt, wenn die Analogund
Digitaleingänge und die Analog- und Digitalausgänge,
die Relaisausgänge und die Steuerspannung von
+10 V kontrolliert werden sollen.
Für diesen Test ist ein Prüfstecker mit internen
Anschlüssen erforderlich.

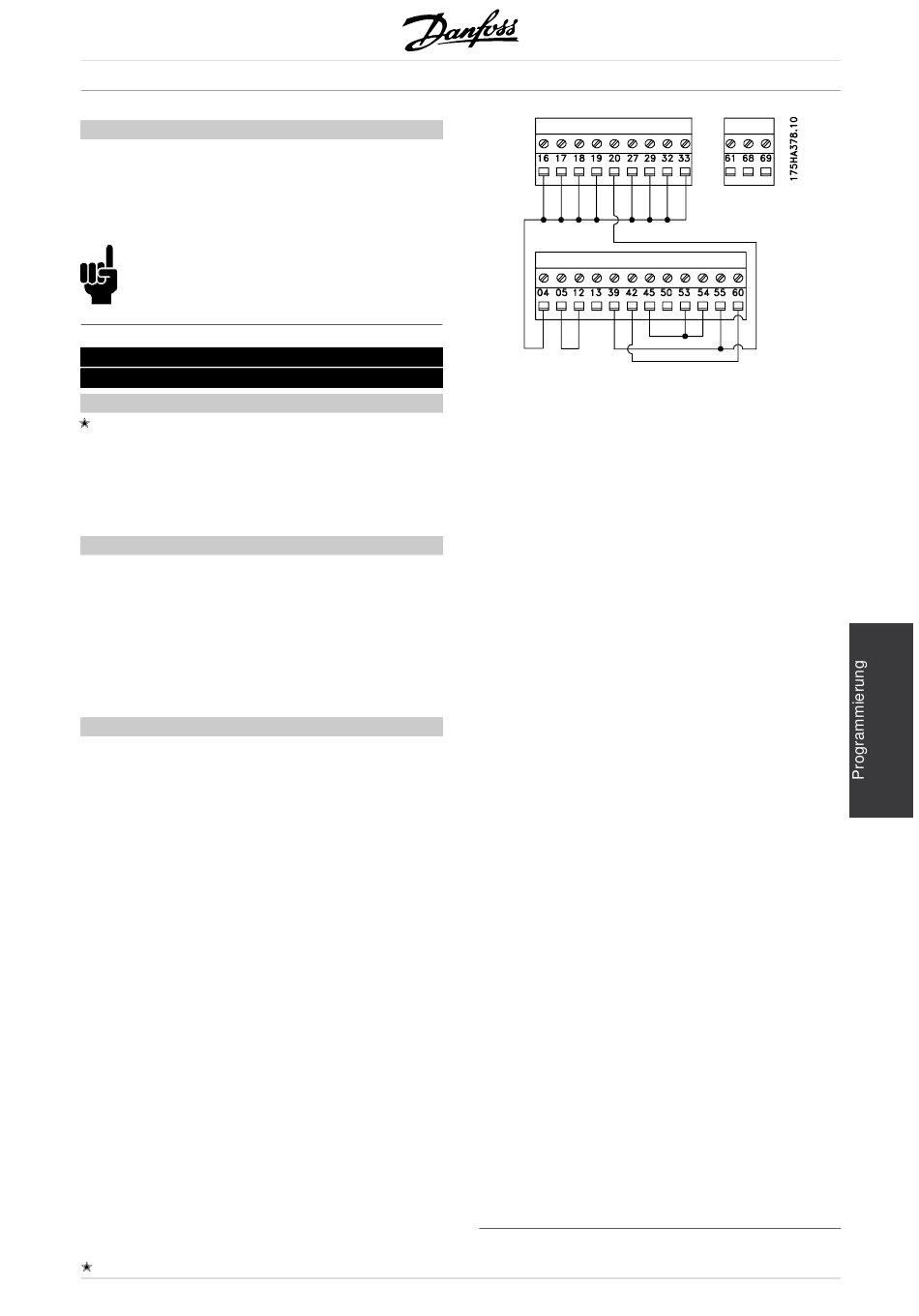

Der Prüfstecker für den Steuerkartentest [2] ist
folgendermaßen konfiguriert:
verbinden 4-16-17-18-19-27-29-32-33;
verbinden 5-12;
verbinden 39-20-55;
verbinden 42 - 60;
verbinden 45-53-54.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.61.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
VLT
Gehen Sie beim Steuerkartentest folgendermaßen vor:
1. Wählen Sie Steuerkartentest.
[0]
2. Netzspannung unterbrechen und warten, bis
die Displaybeleuchtung erlischt.
[1]
3. Prüfstecker einsetzen (siehe vorherige Spalte)
[2]
4. Netzspannung wieder einschalten.
[3]
5. Der Frequenzumrichter erwartet ein Betätigen
der Taste [OK] (ohne LCP kann der Test
nicht durchgeführt werden.)
6. Der Frequenzumrichter testet die Steuerkarte
automatisch.
7. Prüfstecker entfernen und die Taste [OK]
drükken, wenn auf dem Display "TEST
COMPLETE" erscheint.
8. Parameter 620 Betriebsart wird automatisch
auf Normalbetrieb eingestellt.
Wenn der Steuerkartentest mißlingt, erscheint auf
dem Display "TEST FAILED". Die Steuerkarte
muß ausgetauscht werden.
Initialisierung [3] wird gewählt, wenn die
Werkseinstellung des Gerätes gewünscht wird,
ohne einen Reset der Parameter 500 Addresse,
501 Baudrate, 600-605 Betriebsdaten und 615-617
Fehlerprotokoll durchzuführen.
Vorgehensweise für die Initialisierung:
1. Initialisierung wählen.
2. [OK]-Taste drücken.
3. Netzspannung unterbrechen und warten, bis
die Displaybeleuchtung erlischt.
4. Netzspannung wieder einschalten.
5. Die Initialisierung aller Parameter in allen Setups wird
durchgeführt, mit Ausnahme der Parameter 500
Addresse, 501 Baudrate, 600-605 Betriebsdaten
und 615-617 Fehlerprotokoll .
Die manuelle Initialisierung ist eine weitere Option.
(Siehe Manuelle Initialisierung).
®
