VLT
6000 HVAC

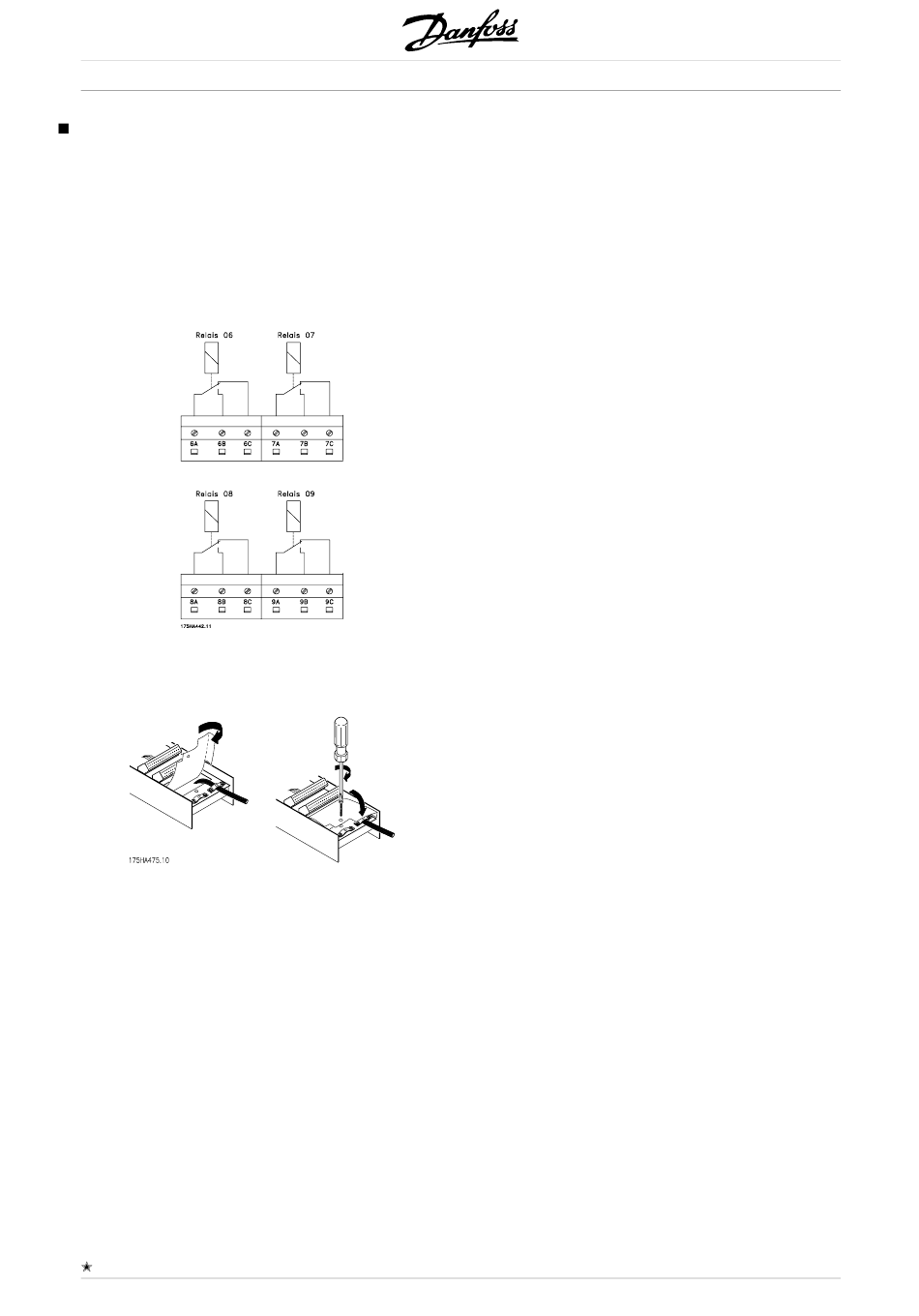

Elektrische Installation der Relaiskarte
Die Relais werden wie nachfolgend gezeigt
angeschlossen.
Relais 6-9:
A-B Schließer, A-C Öffner
Max. 240 V AC, 2 A
2
Max. Querschnitt: 1,5 mm
(AWG 28-16).
Drehmoment: 0,22 - 0,25 Nm.
Schraubengröße: M2.
Um eine doppelte Isolation herzustellen, muss
die Kunststofffolie gemäß der nachfolgenden
Zeichnung angebracht werden.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.61.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
142
