• Benutzerfreundliches Design sorgt für einfache
mechanische und elektrische Installation
des VLT 6000 HVAC.
• Abnehmbares LCP-Bedienfeld mit automatischen
Hand-Off-Tasten und Grafikanzeige der Ortdrehzahl.
• Hohes Startmoment dank automatischer
Energieoptimierung (AEO).
• Automatische Motoranpassung (AMA) stellt
optimale Motornutzung sicher.
• Integrierter PID-Regler mit Anschlussoption für
zwei Istwertsignale (in Verbindung mit Zonung)
sowie Einstellung von zwei Sollwerten.

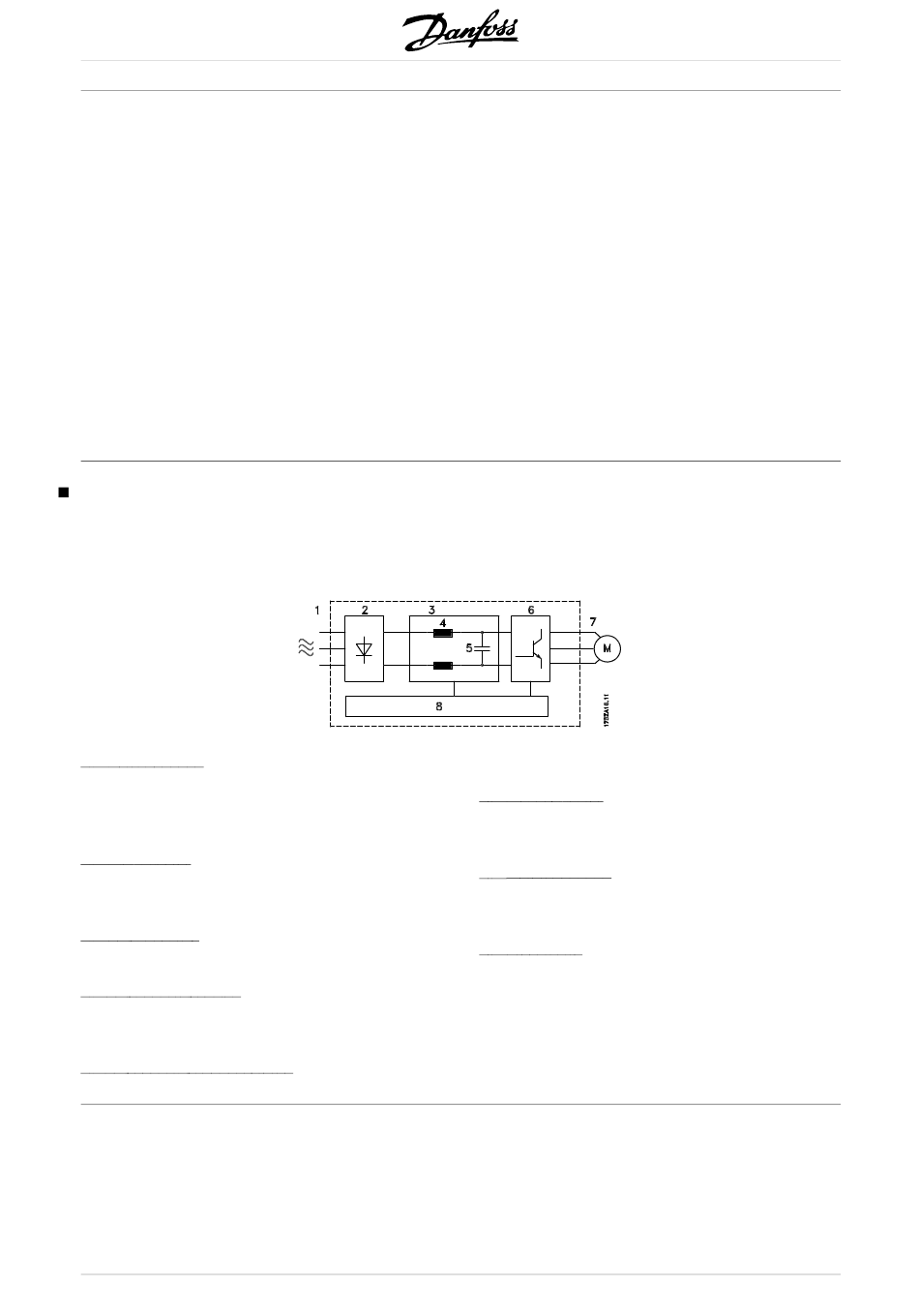

Regelprinzip

Ein Frequenzumrichter wandelt eine Netzwech-
selspannung in Gleichspannung um und diese
Gleichspannung dann in eine variable Wechselspan-
nung mit variabler Amplitude und Frequenz.
1. Netzspannung
3 x 200 - 240 V Wechselstrom, 50 / 60 Hz.
3 x 380 - 460 V Wechselstrom, 50/60 Hz
3 x 525 - 600 V Wechselstrom, 50/60 Hz
2. Gleichrichter
Dreiphasen-Gleichrichterbrücke, die die
Wechselspannung in Gleichspannung umwandelt.
3. Zwischenkreis
Gleichspannung ist = 1,35 x Netzspannung [V].
4. Zwischenkreisspulen
Glättung der Zwischenkreisspannung und Reduzierung
des Istwerts für Netzoberwellen zum Netzanschluss.
5. Zwischenkreiskondensatoren
10
• Sparmodus, der automatisch den Motor
abschaltet, z.B. wenn kein Druck oder Fluss
mehr in einem System benötigt wird.
• Die Funktion "Motoranfangschaltung" ermöglicht es
dem Gerät, einen rotierenden Lüfter aufzufangen.
• Automatische Rampa auf/ab, um sicherzustellen
dass der VLT 6000 HVAC während der
Beschleunigung oder Verlangsamung
nicht abschaltet.
• Alle Standardgeräte haben drei integrierte serielle
Protokolle: RS 485 FC protocol, Johnson's
Metasys N2 und Landis/Staefa Apogee FLN.
Anschließbare Kommunikationsoptionskarten sind
LonWorks, DeviceNet, Modbus RTU und Profibus.
Spannung und Frequenz des Motors sind somit
variabel, was eine stufenlose Drehzahlregelung von
Drehstrom-Standard-AC-Motoren ermöglicht.
Glättung der Zwischenkreisspannung.
6. Wechselrichter
Wandelt Gleichspannung in variable Wechselspannung
mit variabler Frequenz um.
7. Motorspannung
Variable Wechselspannung, 0 -100 % der
Versorgungsspannung.
8. Steuerkarte
Hier ist der Computer, der den Wechselrichter
steuert, der das Impulsmuster erzeugt, mit dem die
Gleichspannung in eine variable Wechselspannung
mit variabler Frequenz umgewandelt wird.
