6 Installation
6× M12
(mm)
a
Achten Sie darauf, dass Sie nicht die Abflusslöcher
bedecken.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
6.3.4

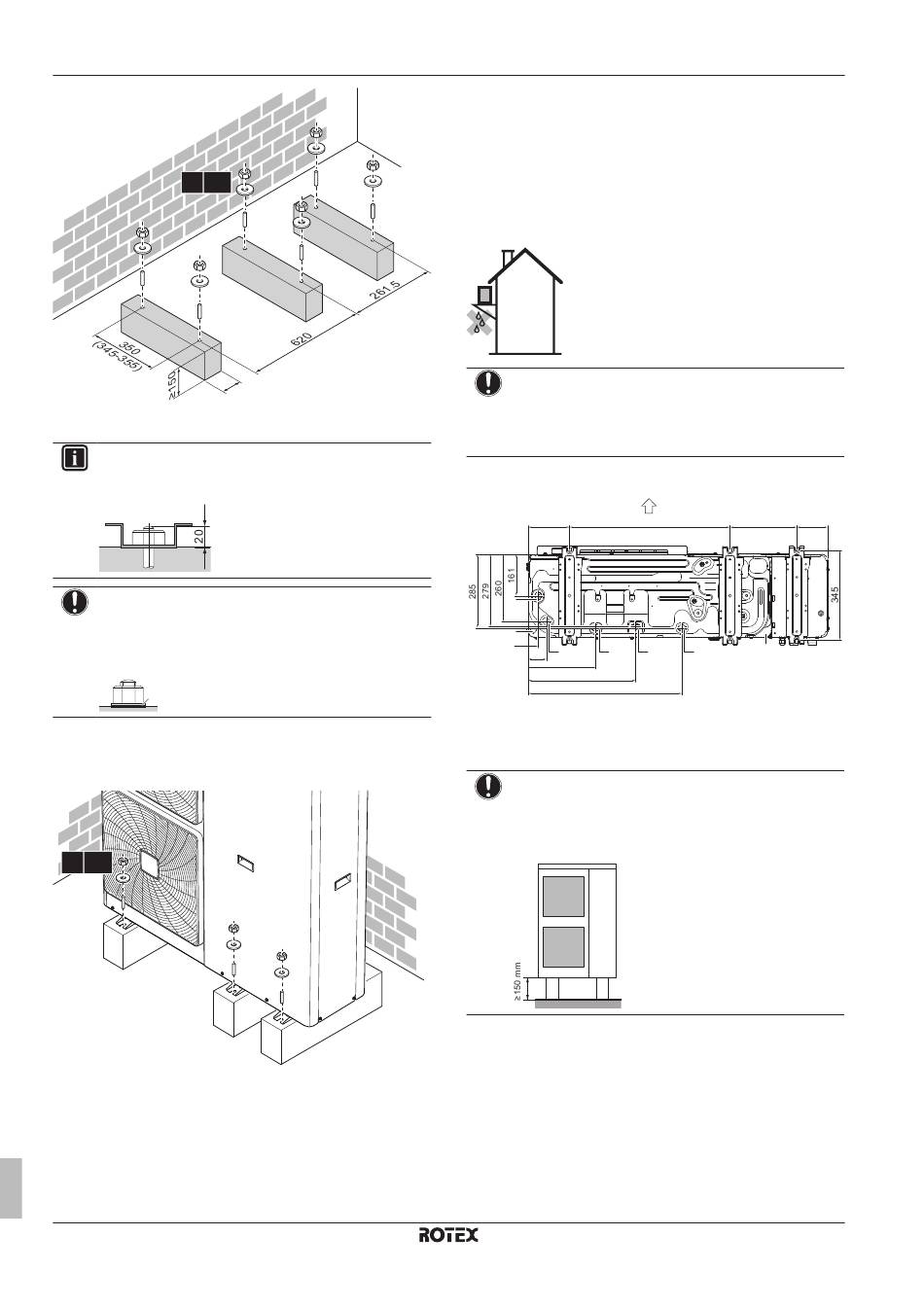

So installieren Sie die Außeneinheit
6× M12
6.3.5
Für einen Ablauf sorgen
▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann.
▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass
Kondenswasser abfließen kann und sich kein Eis ansammelt.
Referenzhandbuch für den Monteur
14
a
▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser
von der Einheit ableitet.
▪ Achten Sie darauf, dass abfließendes Wasser nicht über
Gehwege fließen kann, damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb
der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit kein Wasser von unten eindringen
kann und Kondenswasser nicht nach unten tropft (siehe folgende
Abbildung).
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert,
treffen
Sie
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
Abflusslöcher (Abmessungen in mm)
160
D
E
38
D
D
71
262
416
595
A
Luftablassseite
B
Abstand zwischen den Ankerpunkten
C
Unterer Rahmen
D
Abflusslöcher
E
Durchbruch-Öffnung für Schnee
HINWEIS
Wenn die Kondensatabflusslöcher der Außeneinheit durch
eine Grundplatte oder Bodenfläche abgedeckt sind, heben
Sie die Einheit an, um für einen Freiraum von mehr als
150 mm unter der Außeneinheit zu sorgen.
Schnee
In Gebieten mit Schneefall kann sich Schnee ansammeln und
zwischen dem Wärmetauscher und der externen Platte gefrieren.
Das kann die Betriebseffizienz senken. Ergreifen Sie folgende
Maßnahmen, um dies zu verhindern:
1 Bohren (a, 4×) und entfernen Sie die Durchbruch-Öffnung (b).
ROTEX HPSU monobloc compact Außengerät
geeignete
Maßnahmen
A
620
261.5
119
B
D
D
C
RBLQ011~016CAW1
4P545018-1 – 2018.08
