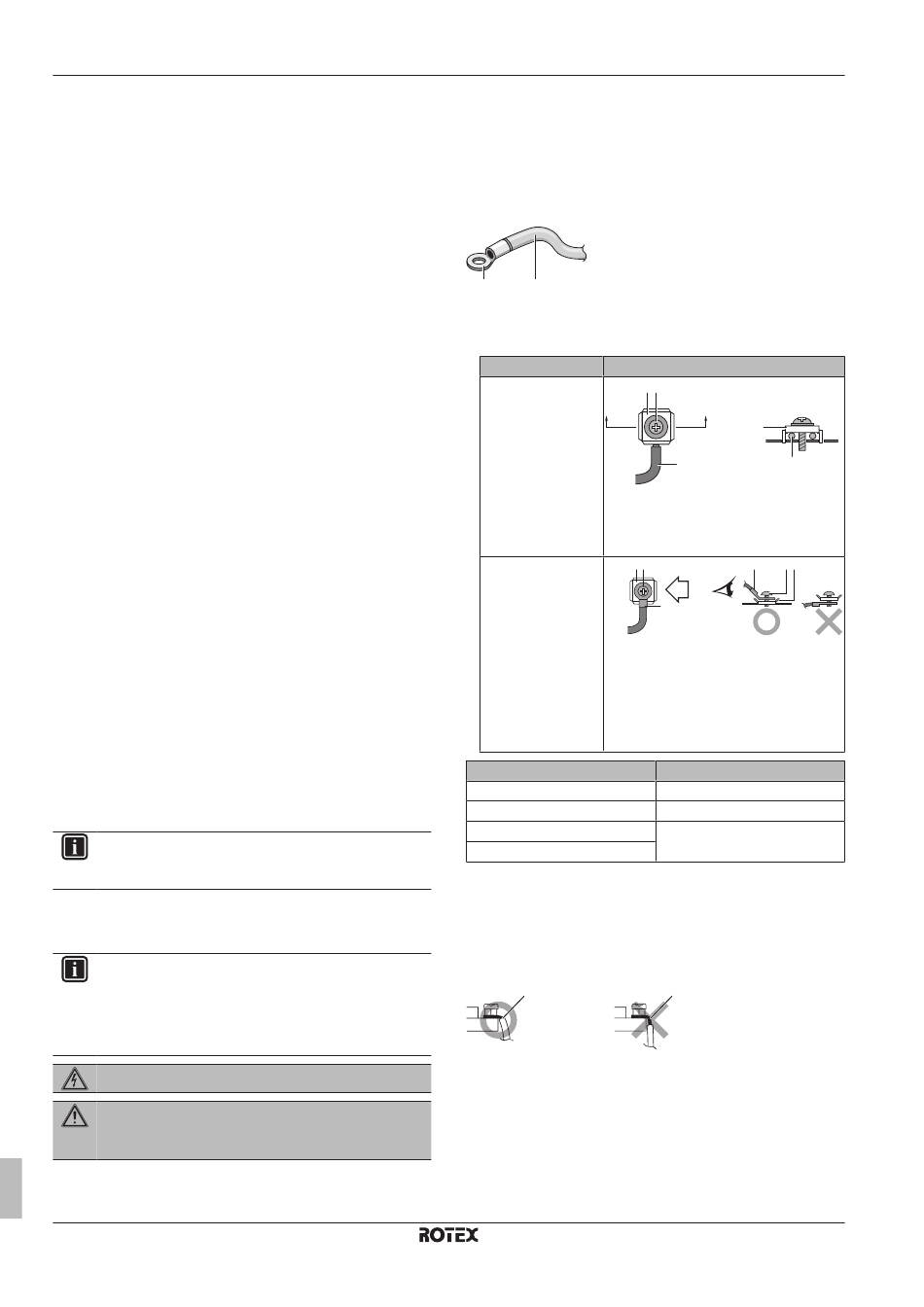

6 Installation
6.4.4
So isolieren Sie die Wasserleitungen
Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Um ein Einfrieren der außen liegenden Wasserleitungen in der
kalten
Jahreszeit
zu
vermeiden,
Isoliermaterials mindestens 13 mm betragen (mit λ=0,039 W/mK).
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
Schützen Sie in der kalten Jahreszeit die Wasserleitungen und die
Absperrventile
vor
dem
Einfrieren,
hinzufügen (bauseitig zu liefern). Wenn die Außentemperatur unter –
20°C fallen kann und kein Wärmeband verwendet wurde, wird
empfohlen, die Absperrventile innen zu installieren.
6.5
Anschließen der elektrischen
Leitungen
6.5.1
Über das Anschließen der elektrischen
Leitungen
Vor dem Anschließen der elektrischen Leitungen
Darauf achten, dass sie Wasserleitung angeschlossen ist.
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1
Stellen Sie sicher, dass das Stromversorgungssystem den
elektrischen Spezifikationen der Geräte entspricht.
2
Anschließen des Verbindungskabels zwischen Außengerät und
HPSU Monobloc-Speicher.
3
Anschließen der Hauptstromversorgung des Außengeräts.
4
Anschließen der Stromversorgung des HPSU Monobloc-
Speichers.
5
Anschließen
der
Stromversorgung
Reserveheizung (innen im HPSU Monobloc-Speicher; wenn
zutreffend).
6
Anschließen des dezentralen Außentemperaturfühlers (wenn
zutreffend).
7
Anschließen des Absperrventils (wenn zutreffend).
INFORMATION
Anweisungen in Bezug auf den HPSU Monobloc-Speicher
finden Sie in der Installationsanleitung des Speichers.
6.5.2
Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
Referenzhandbuch für den Monteur
16
MUSS
die
Stärke
des
indem
Sie
Wärmeband
der
optionalen
6.5.3
Richtlinien zum Anschließen der
elektrischen Leitungen
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel
runde, gecrimpte Klemme installiert werden. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht
setzen und mit einem geeigneten Werkzeug fixieren.
b
a
a
Litzenkabel
b
Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
c b
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
O Zulässig
X NICHT zulässig
Posten
X3M
X4M
X5M
X7M
6.5.4
So schließen Sie die elektrischen
Leitungen an die Außeneinheit an
1 Entfernen Sie die Schaltkastenabdeckung. Siehe
öffnen Sie das Außengerät" auf
2 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a
Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b
Wenn Sie zu viel von der Kabelisolierung entfernen, kann
dies zu einem Stromschlag oder Ableiterstrom führen.
3 Führen Sie die Kabel von der Rückseite des Geräts ein:
ROTEX HPSU monobloc compact Außengerät
Installationsverfahren
c b
AA´
A´
c
a
a
a
b
c
B
B
a
Anzugsdrehmoment (N•m)
0,8~0,9
2,2~2,7
0,8~0,9
"6.2.2 So
Seite 13.
b
RBLQ011~016CAW1
4P545018-1 – 2018.08
