12.2

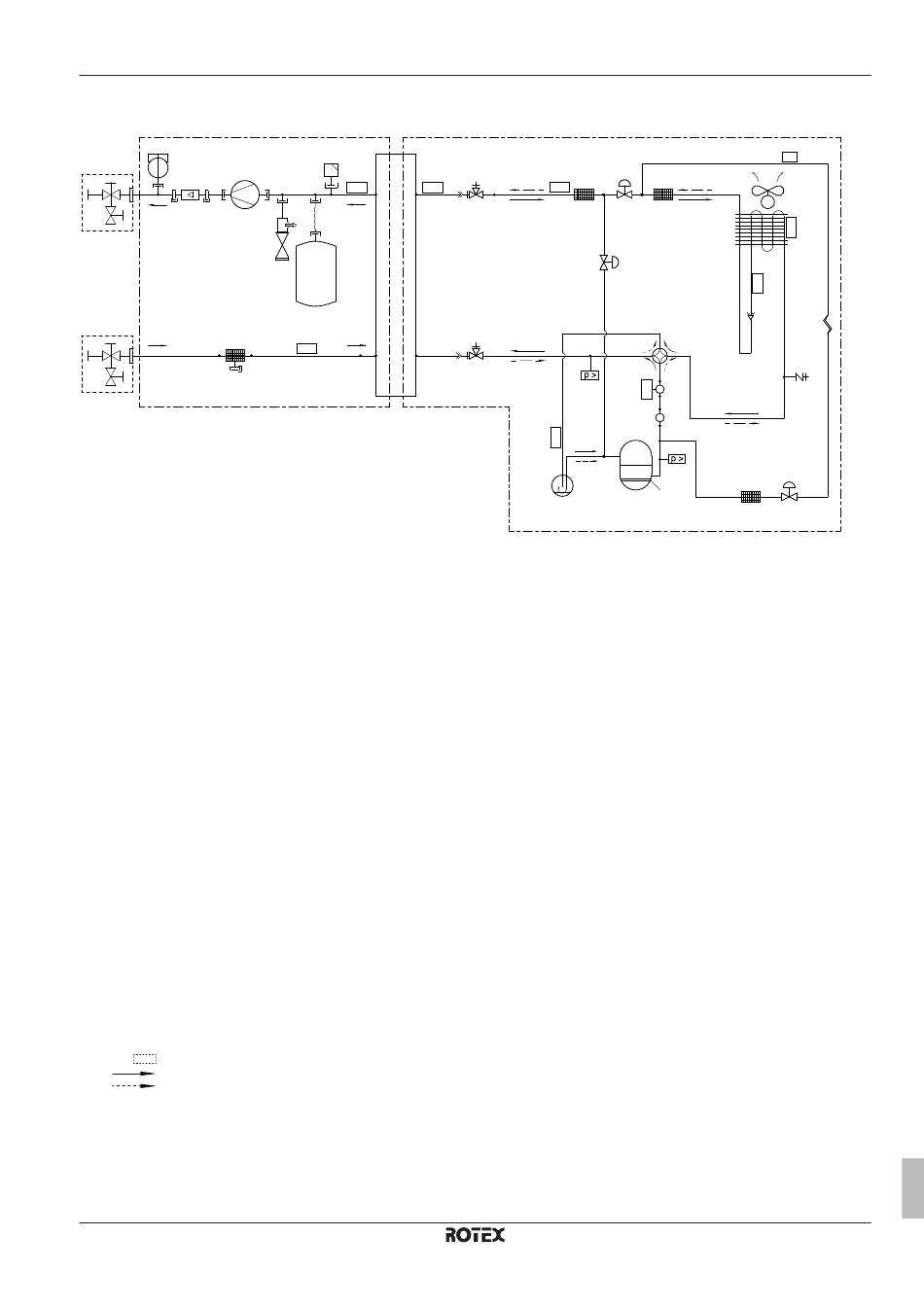

Rohrleitungsplan: Außengerät
A
C
2
3
4
1
D
8
1
1
Absperrventil mit Ablauf-/Füllventil
2
Flussschalter
3
Pumpe
4
Flusssensor
5
Entlüftung
6
Platten-Wärmetauscher
7
Sicherheitsventil
8
Wasserfilter
9
Ausdehnungsgefäß
10
Wärmetauscherfühler am Wasseraustritt
11
Fühler auf der Flüssigkeitsseite des Kältemittels
12
Fühler am Wasserzufluss
13
Gasleitungs-Absperrventil mit Wartungsanschluss
14
Elektronisches Expansionsventil (Haupt)
15
4-Wege-Ventil
16
Entfällt
17
Hochdruckschalter
18
Verdichter
19
Drucksensor
20
Akkumulator
21
Wartungsanschluss 5/16" Bördel
22
Wärmetauscher
23
Lüftermotor (Propellerlüfter)
24
Kapillarrohr
25
Verteiler
26
Kältemittelfilter
27
Magnetventil
28
Flüssigkeitsleitungs-Absperrventil mit Wartungsanschluss
29
Thermistor am Ansaugrohr
30
Fühler der Auslassleitung
31
Temperaturfühler für Außenluft
32
Wärmetauscherfühler (Mitte)
33
Wärmetauscherfühler (Verteiler)
34
Thermistor an der Flüssigkeitsleitung
35
Kurbelgehäuse-Heizelement
36
Elektronisches Expansionsventil (Einspritzung)
A
Wasserseite
B
Kältemittelseite
C
Auslass
D
Einlass
Bauseitige Installation
Kältemittelfluss - Kühlbetrieb
Kältemittelfluss – Heizbetrieb
RBLQ011~016CAW1
ROTEX HPSU monobloc compact Außengerät
4P545018-1 – 2018.08
B
6
5
10
11
R3T
R1T
t >
t >
7
9
12
R4T
t >
14
34
34
Y1E
28
R6T
t >
26
36
Y3E
13
30
19
t >
R5T
16
29
t >
R3T
18
20
12 Technische Daten
R1T
31
t >
23
M
26
32
t >
R5T
22
33
t >
R4T
25
24
15
16
21
(V3)
17
Y3S
E1HC
35
26
27
3D115219
Referenzhandbuch für den Monteur
