2 Über die Dokumentation
HINWEIS
Vorsichtsmaßnahmen
Stromversorgungsleitung:

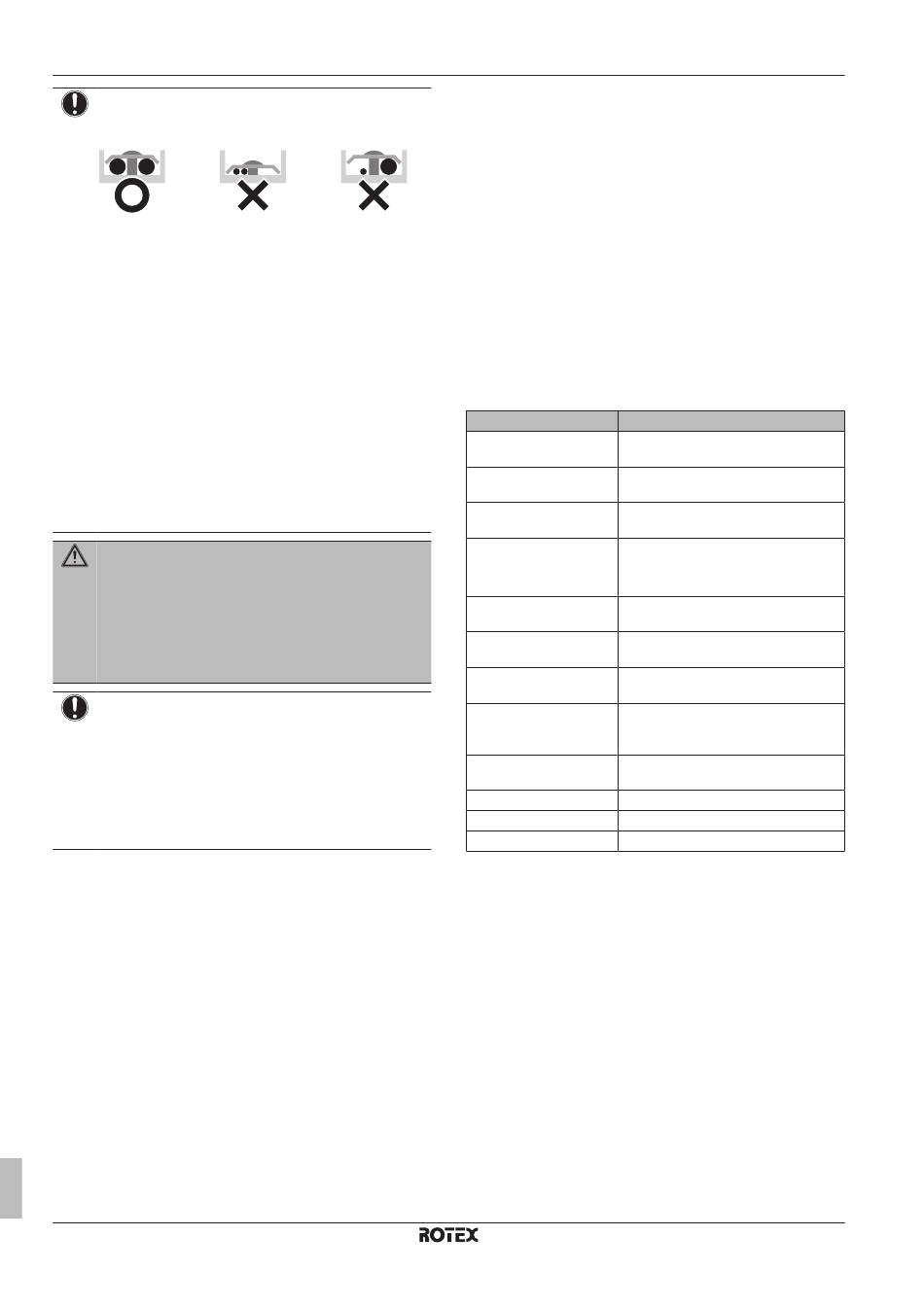

▪ Schließen Sie KEINE Kabel verschiedener Stärken an
die
Stromversorgungsklemmenleiste
Kabelzuschlag in der Stromversorgungsleitung kann zu
abnormaler Wärmeentwicklung führen.)
▪ Wenn Sie Kabel mit der gleichen Stärke anschließen,
gehen Sie dabei wie in der Abbildung oben dargestellt
vor.
▪ Verwenden Sie das dafür vorgesehene Stromkabel und
schließen Sie es ordnungsgemäß an, sichern Sie es,
um zu verhindern, dass Druck von außen auf die
Klemmleiste ausgeübt wird.
▪ Verwenden Sie einen geeigneten Schraubenzieher
zum Festdrehen der Klemmenschrauben. Mit einem zu
kleinen Schraubenzieher wird der Schraubenkopf
beschädigt
und
ordnungsgemäß festgedreht werden.
▪ Wenn die Klemmenschrauben zu stark festgedreht
werden, können sie zerbrechen.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen
Komponenten
innerhalb des Elektrokastens ordnungsgemäß und
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und
der Verdichter über ein EIN/AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem
momentanen Stromausfall besteht und der Strom ein- und
ausschaltet, während das Produkt in Betrieb ist, bringen
Sie einen Phasenumkehrschutzkreis lokal an. Wenn das
Produkt bei umgekehrter Phase betrieben wird, können der
Verdichter und andere Teile beschädigt werden.
2
Über die Dokumentation
2.1
Informationen zu diesem
Dokument
Zielgruppe
Autorisierte Monteure
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der
vollständige Satz besteht aus:
▪ Allgemeine Sicherheitsvorkehrungen:
▪ Sicherheitsanweisungen, die Sie vor der Installation lesen
müssen
▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)
Referenzhandbuch für den Monteur
6
beim
Verlegen
der
an.
(Ein
die
Schraube
kann
nicht
und
jeder
Anschluss
▪ Installationshandbuch für das Außengerät:
▪ Installationsanleitung
▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)
▪ Referenzhandbuch für den Monteur:
▪ Vorbereitung
der
Installation,
Referenzdaten ...
▪ Format: Digitale Dateien auf der ROTEX-Homepage.
Neueste Ausgaben der mitgelieferten Dokumentation können auf der
regionalen ROTEX-Webseite oder auf Anfrage bei Ihrem Händler
verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation
in
anderen
Übersetzungen des Originals.
2.2
Monteur-Referenzhandbuch auf
einen Blick
Kapitel
Allgemeine
Sicherheitsanweisungen, die Sie vor der
Sicherheitsvorkehrungen
Installation lesen müssen
Über die Dokumentation
Welche Dokumentation ist für den
Monteur verfügbar
Über die Verpackung
So packen Sie die Geräte aus und
entfernen die Zubehörteile
Über die Geräte und
▪ So erkennen Sie die Geräte
Optionen
▪ Mögliche Gerätekombinationen und
Optionen
Vorbereitung
Was Sie tun und wissen müssen, bevor
Maßnahmen vor Ort getroffen werden
Installation
Was Sie tun und wissen müssen, um
das System zu installieren
Übergabe an den
Was Sie dem Benutzer bereitstellen und
Benutzer
erklären müssen
Inbetriebnahme
Was Sie tun und wissen müssen, um
das System nach der Konfiguration in
Betrieb zu nehmen
Instandhaltung und
So führen Sie die Instandhaltung und
Wartung
Wartung der Geräte aus
Entsorgung
So entsorgen Sie das System
Technische Daten
Spezifikationen des Systems
Glossar
Begriffsdefinition
3
Über die Verpackung
3.1
Übersicht: Über die Verpackung
In diesem Kapitel wird beschrieben, was zu tun ist, nachdem der
Kasten mit der Außeneinheit vor Ort angeliefert worden ist.
Beachten Sie Folgendes:
▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen MÜSSEN unverzüglich der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am
besten zum Installationsort gebracht werden kann.
ROTEX HPSU monobloc compact Außengerät
bewährte
Verfahren,
Sprachen
handelt
es
sich
Beschreibung
RBLQ011~016CAW1
4P545018-1 – 2018.08
um
