12.4

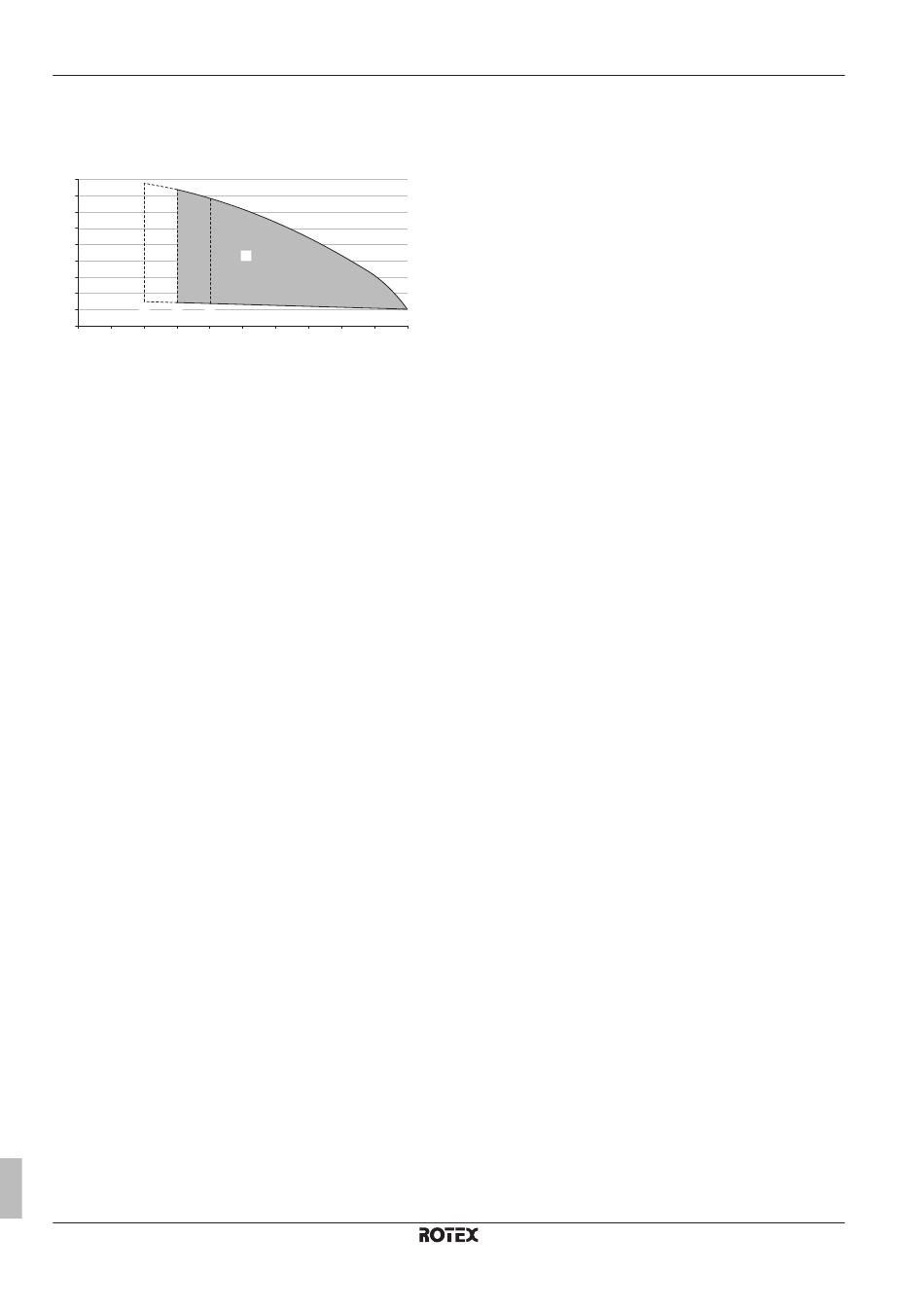

ESP-Kurve: Außengerät
Hinweis: Falls die minimale Wasserdurchflussmenge nicht erreicht
wird, wird ein Flussfehler ausgegeben.
A (kPa)
90
80
70
60
50
40
30
20
D
10
E
F
0
0
5
10
15
20
A
Externer statischer Druck
B
Wasserdurchflussmenge
C
Betriebsbereich
D
Mindestdurchfluss im normalen Betrieb.
E
Mindestdurchfluss während des Abtaubetriebs, falls das
System eine Reserveheizung/einen Brauchwasserspeicher
mit Umwälzpumpe/Glykol umfasst.
F
Mindestdurchfluss während des Abtaubetriebs, falls das
System KEINE Reserveheizung/KEINEN
Brauchwasserspeicher mit Umwälzpumpe
umfasst.
(a)
Bei Installation eines HYC Brauchwasserspeichers ist eine
Umwälzpumpe nicht erforderlich.
Hinweise:
▪ Bedeutung der gestrichelten Linien: Der Betriebsbereich wird nur
dann auf niedrigere Durchflussmengen erweitert, wenn das Gerät
nur mit der Wärmepumpe betrieben wird und die Temperatur des
Flussmittels hoch genug ist. (Dies bezieht sich nicht auf den
Startvorgang, auf den Enteisungsbetrieb und auf den Betrieb der
Reserveheizung, falls eine Reserveheizung installiert ist.)
▪ Der höhere Betriebsbereich ist nur gültig, wenn das Flussmedium
Wasser ist. Wenn Glykol zum System hinzugefügt wird, ist der
Betriebsbereich-Grenzwert niedriger.
▪ Die Auswahl eines außerhalb des Betriebsbereichs liegenden
Durchflusses kann zur Beschädigung oder zu einer Fehlfunktion
des Geräts führen.
Referenzhandbuch für den Monteur
26
C
25
30
35
40
45
50
B (l/min)
4D115246
(a)
/Glykol
RBLQ011~016CAW1
ROTEX HPSU monobloc compact Außengerät
