JUMPER SETTING & CONNECTORS:
DB9M:
Serial 9 Pin D-SUB male connector (S1 and S2):
Pin Signal Pin
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
HARDWARE INSTALLATION :
If you are ready with the jumper settings, please proceed with the following installation
instructions. Because the designs of computers are different, only general installation
instructions are given. Please refer your computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Com-
puter and gently slide the cover off.
3. Locate an available expansion slot and remove its covers from the rear panel of your
computer. Make sure it is the right expansion slot for the card (see card description)
4. Align the card with the expansion slot, and then gently but firmly, insert the card.
Make sure the card is seated and oriented correctly. Never insert the card by force!
5. Then connect the card with a screw to the rear panel of the computer case.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION :
Windows ME/2000/XP/Vista & 7:
After starting Windows it recognizes a new "PCI Controller" and open the hardware
assistant. Please choose manual installation and put the driver CD into your CD-Rom
drive. Now enter the Path "D:\IO\NETMOS\98XX" and then the directory of your oper-
ating system "WINME" "WIN2000" "WINXP" "WINXP_64" "Vista32" "Vista64"
"WIN7_32" or "WIN7_64" into the box for the Path/Source and click at >next/
continue<. Now Windows search for the drivers in the specified directory. Follow the
hardware assistant and finish the installation. If Windows recognizes other new devices
repeat the above described steps. Attention! Restart Windows in any case after install-
ing the drivers.
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter "compmgmt.msc" and click at >OK<. In the windows
that open select >Device Manager<. Under "Ports (COM and LPT)" you should find
one or more new "PCI Ports" as sample (COM3). If you see this or similar entries the
card is installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
between COM 3 to 256.
Windows Server 200x:
After starting Windows it recognizes a new "PCI Controller" and open the hardware
assistant. Please choose manual installation and put the driver CD into your CD-Rom
drive. Now enter the Path "D:\IO\NETMOS\98XX" and then the directory of your oper-
ating system for Server 2000: "WIN2000" for Server 2003: "WINXP" or "WINXP_64"
and for Server 2008: "Vista32" or "Vista64" into the box for the Path/Source and click
at >next/continue<. Now Windows search for the drivers in the specified directory.
Follow the hardware assistant and finish the installation. If Windows recognizes other
new devices repeat the above described steps. Attention! Restart Windows in any
case after installing the drivers.
5
English English English EX EX- EX - - 41252 41252 41252
DRIVER INSTALLATION :
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter "compmgmt.msc" and click at >OK<. In the windows
Signal Pin Signal
that open select >Device Manager<. Under „Ports (COM and LPT)" you should find
one or more new "PCI Ports" as sample (COM3). If you see this or similar entries the
DTR 7 RTS
card is installed correctly.
8 CTS
DSR 9 RI CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<.
LINUX:
There are no drivers available for Linux, but the card is supported by the most versions
of Linux. Because each individual distribution and kernel version of Linux is different,
sadly we cant provide a installation instruction. Please refer to the installation manual
for standard IO ports from your Linux version! In some newer versions the card will
even be installed automatically after starting Linux.
MS-DOS:
Copy the DOS driver file from the CD (D:\IO\NETMOS\98XX\DOS\NmDosln.exe) to the
root directory on your hard disk (C:\). Modify the "AUTOEXEC.BAT" with the following line:
C:\NmDosln -a -r
After you reboot DOS , you can see the EX-41252 with COM3 and COM4. The IRQ its set
from System-BIOS and can't be changed.
English English English
S2
S1
Die EX-41252 ist eine 32-Bit PCI Seriell RS-232 Karte mit zwei seriellen FIFO 16C550
Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B.
Modem, Plotter usw.). Sie unterstützt den 32 und 64-Bit PCI bzw. PCI-X Bus mit 5 Volt
und 3,3 Volt. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen,
da die Einstellungen der Karte vom System (BIOS) und beim Installieren des Betriebs-
systems automatisch vorgenommen werden. Es besteht bei Bedarf die Möglichkeit, +5V
- oder +12V auf einen von vier Pins der beiden Stecker zu legen (POS System). Bei der
EX-41252 handelt es sich um eine Low Profile Karte mit 8cm hoher Slotblende.
Kompatibilität:
Betriebs Systeme:
Anschlüsse:
Lieferumfang:
Zertifikate:
Mit der EX-41252 haben Sie die Möglichkeit +5V- oder +12V auf einen der folgenden vier Pins,
der Stecker S1 und S2 zu konfigurieren :
Achtung! Nur konfigurieren wenn für das Peripheriegerät auch +5Volt oder +12Volt gebraucht
wird. Für normale Anwendung Jumper nicht verändern sonst werden ihre Geräte beschädigt!
JP2 & JP6:
(S1 + S2)
JP8:
J4:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 2.1 / 26.07.10

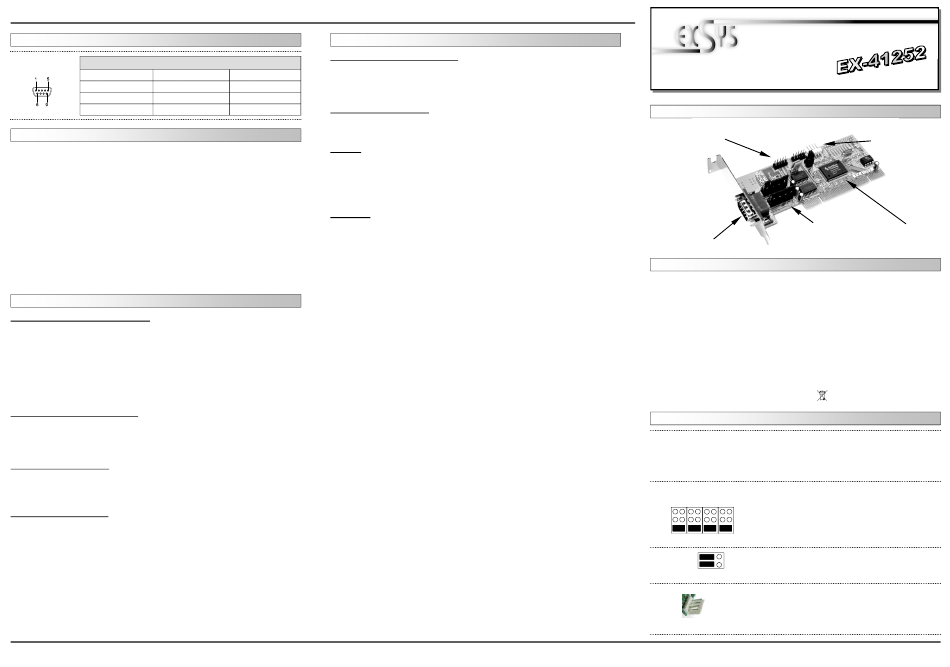

AUFBAU :
9 Pin Buchse intern über Ableger Kabel
Seriell Anschluss
+5V oder +12V
9 Pin Buchse einstellbar auf den
9 Pin Stecker
Seriell Anschluss
BESCHREIBUNG & TECHNISCHE DATEN :
PCI & PCI-X 3,3Volt & 5Volt bei 33Mhz
DOS/ME/2000/XP/Vista/7/Server200x/(Linux vom OS)
2 x 9 Pin Seriell D-SUB Stecker
EX-41252, Ableger Kabel, Treiber CD, Deutsche Anleitung
CE CE CE CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER EINSTELLUNG & ANSCHLÜSSE:
Achtung!! Es darf pro Pin immer nur eine Spannung einge-
stellt werden!
+5V
+5V: +5V auf den jeweiligen Pin des Anschlusses
+12V
+12V: +12V auf den jeweiligen Pin des Anschlusses
Dis
DIS: Kein Strom auf den Anschlüssen (Standard)
Pin 1 Pin 8 Pin 9 Pin 4
+5V
JP2 gesetzt auf PCI = +5 oder +12V kommt vom PCI BUS
+12V
JP2 gesetzt auf AUX = +5 oder +12V kommt vom PC Netzteil
PCI AUX
Wenn JP8 auf AUX gestellt ist muss J4 mit dem Stroman-
1 +5V
schluss vom PC Netzteil verbunden werden!
2 GND
Bitte auf die richtige Polarität achten!
3 GND
Achtung! Stecker nie bei eingeschaltetem PC ein oder
4 +12V
ausstecken!
1
Anschluss vom
Netzteil für +5V oder
+12V Spannung
Seriell Chip 16C550
mit 16-Byte Buffer
und PCI-Bridge
