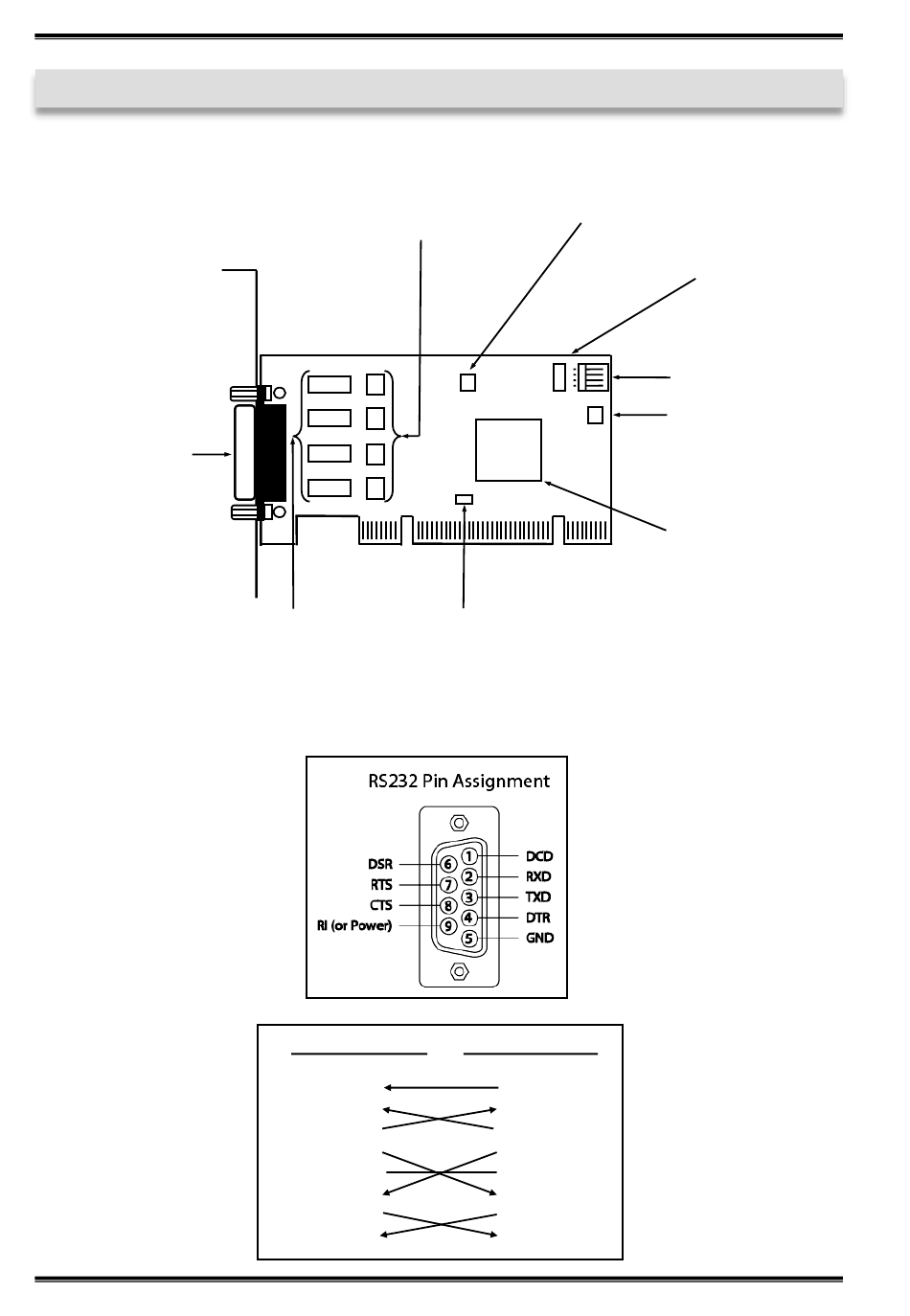

3. Aufbau und Anschlüsse

3.1 Aufbau

S1-S4:
44 Pin Buchse für
Octopus-Kabel mit
4 x 9 Pin Serielle
Anschlüsse
3.2 Anschlüsse
S1-S4:
S1_PWR-S4_PWR:
Power auf 9 Pin Stecker Ein/Aus
1
2
3
4
J3-J6:
Interne Anschlüsse
DB9 (EX-41384)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
4
JP1: Jumper zum einstellen
der Spannung am UART
JP3: PME Ein-/ Ausschal-
ten
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
EX-41384
JP2: Jumper für
die
Stromquelle
(Netzteil oder
J2: Stroman-
schluss
JP4: Nur für
Testzwecke
(Bitte nicht
ändern)
SystemBase Chipset
