Exsys EX-41094 Bedienungsanleitung

EX- EX EX - - 41094 41094 41094
JUMPER SETTING & CONNECTORS:
DB9M:
Serial 9 Pin D-SUB connector male :
Pin Signal Pin
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
DB25F:
Parallel 25 Pin D-SUB connector female :
Pin Signal Pin
1 STROBE 10 ACKNOWLEDGE
2 DATA 0 11
3 DATA 1 12 PAPER EMPTY
4 DATA 2 13
5 DATA 3 14
6 DATA 4 15
7 DATA 5 16
8 DATA 6 17 SELECT INPUT
9 DATA 7 18
DB37F:
Serial 37 Pin D-SUB connector female :
Pin Signal Pin
1 NC 14
2 DCD4 15
3 GND 16
4 CTS4 17
5 RXD4 18
6 RI3 19
7 DTR3 20
8 DSR3 21
9 RTS3 22
10 TXD3 23
11 DCD2 24
12 GND 25
13 CTS2 26
HARDWARE INSTALLATION :
If you are ready with the jumper settings, please proceed with the following installation
instructions. Because the designs of computers are different, only general installation
instructions are given. Please refer your computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Comput-
er and gently slide the cover off.
3. Locate an available expansion slot and remove its covers from the rear panel of your
computer. Make sure it is the right expansion slot for the card (see card description)
4. Align the card with the expansion slot, and then gently but firmly, insert the card.
Make sure the card is seated and oriented correctly. Never insert the card by force!
5. Then connect the card with a screw to the rear panel of the computer case.
6. Gently replace your computer's cover and the mounting screws.
5
English English English EX EX EX- - - 41094 41094 41094
DRIVER INSTALLATION :
Windows 9x/ 2000/ XP/ Vista/ 7 & 8:
After starting Windows it recognizes a new "PCI Controller" and open the hardware
Signal Pin Signal
assistant. Please choose manual installation and put the driver CD into your CD-Rom
drive. Now enter the Path "D:\IO\OXFORD\" and then the directory of your operating
DTR 7 RTS
system "95_98_ME" "2000" "XP32" "XP64" "Vista32" "Vista64" "Win7_8_32bit"
8 CTS
or "Win7_8_64bit" into the box for the Path/Source and click at >next/continue<. Now
DSR 9 RI
Windows search for the drivers in the specified directory. Follow the hardware assistant
and finish the installation. If Windows recognizes other new devices repeat the above
described steps. Attention! Restart Windows in any case after installing the drivers.
Signal Pin Signal
CHECK THE INSTALLED DRIVER:
19 GROUND Click at >Start< >Run< then enter "compmgmt.msc" and click at >OK<. In the win-
dows that opens select >Device Manager<. Under „Ports (COM and LPT)" you
BUSY 20 GROUND
should find a new „PCI Port" as sample (LPT2) or (Com3). If you see this or similar
21 GROUND
entries the card is installed correctly.
SELECT 22 GROUND
CHANGE PORT NUMBER:
AUTO FEED 23 GROUND
If you like to change the port number for example COM 3 to COM5, open the >Device
ERROR 24 GROUND
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
INIT 25 GROUND
between COM 3 till 256. The LPT Ports can be changed in the same way!
GROUND Windows Server 200x:
After starting Windows it recognizes a new "PCI Controller" and open the hardware
assistant. Please choose manual installation and put the driver CD into your CD-Rom
drive. Now enter the Path "D:\IO\OXFORD\" and then the directory of your operating
Signal Pin Signal
system for Server 2000: "2000" for Server 2003: "XP32" or "XP64" and for Server
RXD2 27 CTS3
2008: "Vista32" or "Vista64" into the box for the Path/Source and click at >next/
continue<. Now Windows search for the drivers in the specified directory. Follow the
RI1 28 RXD3
hardware assistant and finish the installation. If Windows recognizes other new devices
DTR1 29 RI2
repeat the above described steps. Attention! Restart Windows in any case after in-
DSR1 30 DTR2
stalling the drivers.
RTS1 31 DSR2
CHECK THE INSTALLED DRIVER:
TXD1 32 RTS2
Click at >Start< >Run< then enter "compmgmt.msc" and click at >OK<. In the win-
RI4 33 TXD2
dows that opens select >Device Manager<. Under „Ports (COM and LPT)" you
should find a new „PCI Port" as sample (LPT2) or (Com3). If you see this or similar
DTR4 34 DCD1
entries the card is installed correctly.
DSR4 35 GND
RTS4 36 CTS1 CHANGE PORT NUMBER:
TXD4 37 RXD1 If you like to change the port number for example COM 3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
DCD3
between COM 3 till 256. The LPT Ports can be changed in the same way!
GND
LINUX:
There are no drivers available for Linux, but the card is supported by the most versions
of Linux. Because each individual distribution and kernel version of Linux is different,
sadly we cant provide a installation instruction. Please refer to the installation manual
for standard IO ports from your Linux version! In some newer versions the card will
even be installed automatically after starting Linux.
English English English
J2
S1- S4
37 Pin Buchse zu
4 x 9 Pin Seriell Anschluss
(mit Octopus Kabel)

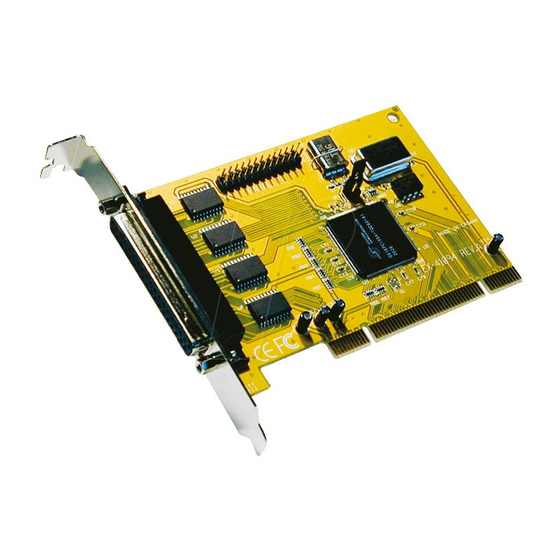

Die EX-41094 ist eine PCI serielle RS-232 Karte mit 4 seriellen FIFO 16C95x und 1
parallelem Port, für den Anschluss von High-Speed parallelen und seriellen RS-232
Peripherie Geräten (z.B. Terminal, Modem, Drucker, Plotter usw.). Sie besitzt einen
schnellen 16C95x Chipset mit 128byte FIFO Cache. Die Karte gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 921KBaud/s für
jedes angeschlossene serielle Gerät! Sie unterstützt alle PCI & PCI-X Slots mit 3.3V
und 5Volt. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da
die Einstellungen der Karte vom System (BIOS) und beim Installieren des Betriebssys-
tems automatisch vorgenommen werden. Mit dem Jumper JP1 können Sie vom Stan-
dard Quarz (1.843MHz) auf den hohen (14.7456MHz) Quarz umschalten. Beachten Sie
bitte falls Sie mit dem hohen Quarz arbeiten, dass die Peripheriegeräte dies auch
unterstützen. Im Gerätemanager muss außerdem die richtige Teilung (Divisor) und
Geschwindigkeit manuell eingestellt werden!
Kompatibilität:
Betriebs Systeme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JP1:
JP2:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 3.4 / 31.05.13
AUFBAU :
Y1 1.843Mhz Quarz Standard)
25 Pin Buchse
parallel Anschluss
über Ableger Kabel
Oxford 16C95x Chipset
mit 128-Byte Buffer
BESCHREIBUNG & TECHNISCHE DATEN :
PCI & PCI-X, 5Volt oder 3,3Volt
WIN 9x/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ (Linux vom OS)
4 x 9 Pin Sub-D Stecker, 1x 25 Pin Sub-D Parallel Buchse
EX-41094, CD, Anleitung, 4 x 9 Pin Octopus Kabel,
1 x 25 Pin Slot Kabel
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER EINSTELLUNG & ANSCHLÜSSE:
Mit dem Jumper JP1 können sie zwischen zwei Clock Geschwindigkei-
ten wählen für Kompatibilität oder höhere Baudraten.
LOW = Der Quarz ist auf 1.8432Mhz eingestellt für eine maximale
3 4 LO
Baudrate von 115.2KBaud. (Werkseinstellung). Diese
Einstellung ist für die meisten Anwendungen optimal.
1 2 HI
HI = Der Quarz ist auf 14.7456Mhz eingestellt für die maximale
Baudrate von 921.6KBaud.
Bemerkung: Bei der Einstellung HI müssen sie im Gerätemanager bei
den COM Port Einstellungen den Wert des Quarz manuell einstellen!
Mit dem Jumper JP2 können sie den Parallel Port Ein oder Ausschalten.
M1
M1/M0 = Parallel Port eingeschaltet
M0
M1
M0/M1 = Parallel Port ausgeschaltet
M0
1
JP2 Jumper Parallel Port
Ein oder Ausschalten
Y2 14.7456Mhz
Quarz (Nur für
über 115.2Kbaud)
JP1 Quarz Umschalter
(für Datentransfer
über115.2 KBaud)
