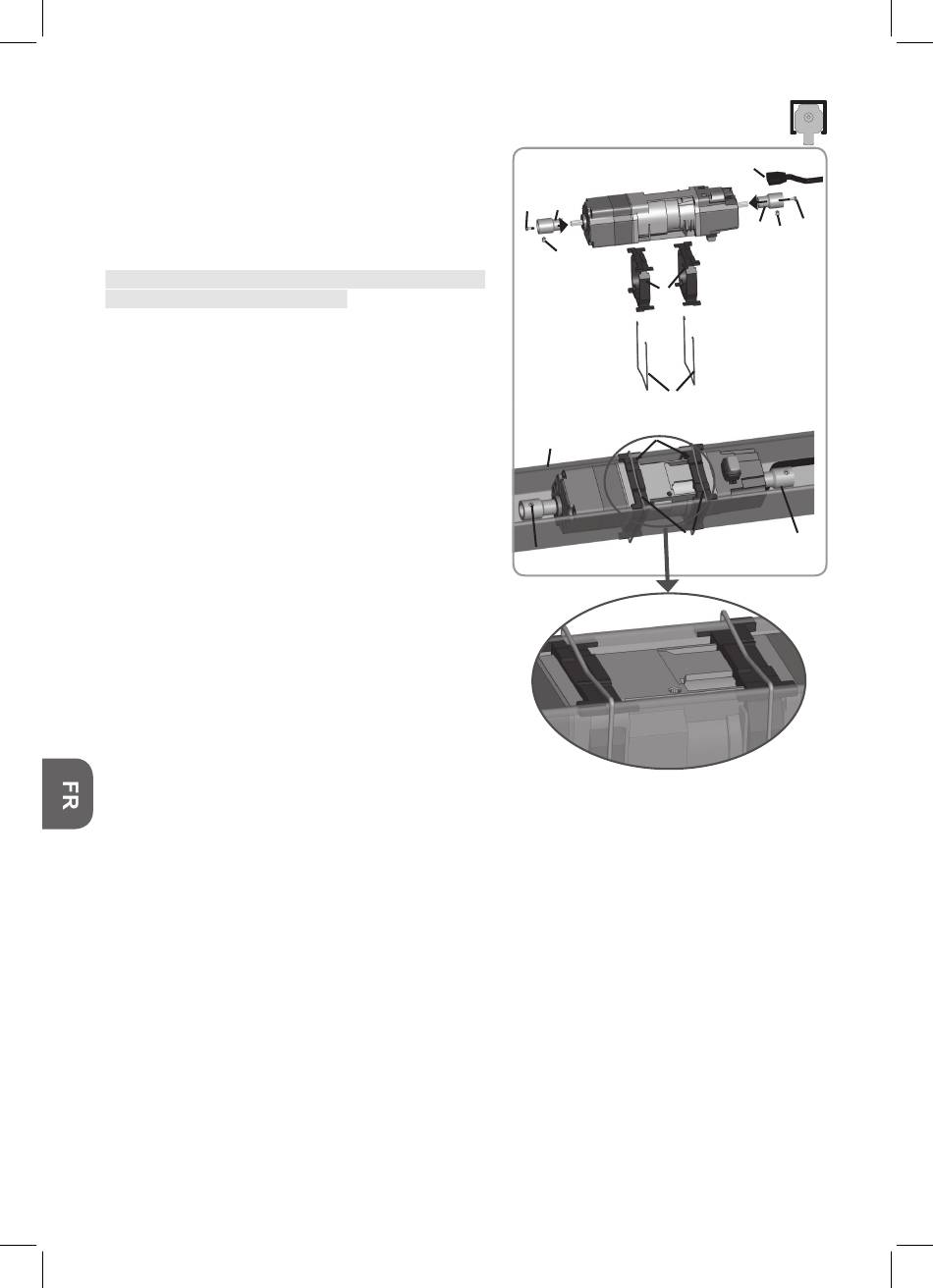

2.5 Caisson 67 x 66 mm ouvert en bas

• Vissez les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Monter les deux adaptateurs de caisson (8) sur le
moteur.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4).
