SOMFY J4 RTS Einstellanleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Motoren
  5. J4 RTS
  6. Einstellanleitung

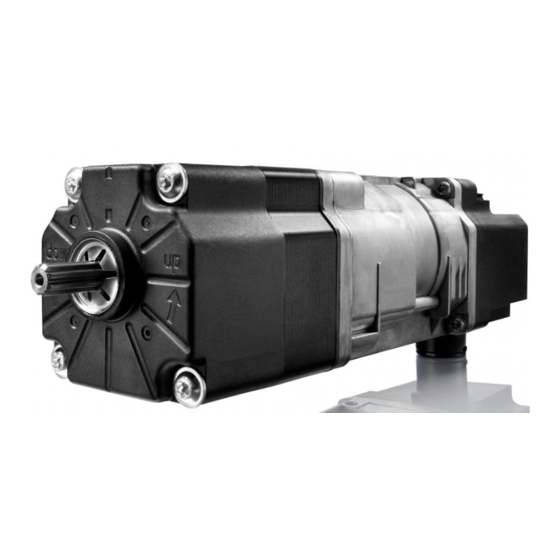

SOMFY J4 RTS Einstellanleitung

Elektronischer funkmotor
Vorschau ausblenden Andere Handbücher für J4 RTS:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
1. inBEtriEBnaHmE - stromvErsorgung HErstEllEn und EinscHaltEn
Der Behang bewegt sich kurz.
2. EinlErnEn dEs ErstEn lokalEn somfy-funksEndErs
AUF- und AB- Taste am Schalter
gleichzeitig drücken.
Drücken Sie kurz auf die PRoG - Taste des vor-
programmierten Funksenders.
3. HinzufügEn odEr löscHEn EinEs rts- sEndErs
Auf die „Prog"-Taste des bereits eingelernten
Situo-Senders drücken. (ca. 2 Sek.)
Kurz die „Prog"-Taste des neu einzulernenden
oder zu löschenden Senders drücken.
Stand April 2013
Druckfehler und technische Änderungen vorbehalten
ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS
☞
Endlagen sind eingestellt und es ist noch kein Somfy
Funksender eingelernt.  weiter mit 2. „Einlernen
des ersten lokalen Somfy-Funksenders".
☞
Der Behang bewegt sich kurz – der lokale Somfy
Funksender ist jetzt im Antrieb vorprogrammiert.
☞
Der Behang bewegt sich kurz, der Funksender ist
eingelernt.
☞
Der Raffstore/die Außenjalousie bestätigt durch eine
kurze Auf- und Ab-Bewegung
☞
Der Raffstore/die Außenjalousie bestätigt durch eine
kurze „Auf"- und „Ab"-Bewegung. Der Sender ist
nun entweder eingelernt oder gelöscht.
© bei WOUNDWO
Art.-Nr.: 800411
EINSTELLANLEITUNG
www.woundwo.com

Werbung

loading

Verwandte Anleitungen für SOMFY J4 RTS

Inhaltszusammenfassung für SOMFY J4 RTS

  • Seite 1 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 1. inBEtriEBnaHmE - stromvErsorgung HErstEllEn und EinscHaltEn ☞ Endlagen sind eingestellt und es ist noch kein Somfy Funksender eingelernt.  weiter mit 2. „Einlernen des ersten lokalen Somfy-Funksenders“. Der Behang bewegt sich kurz. 2. EinlErnEn dEs ErstEn lokalEn somfy-funksEndErs AUF- und AB- Taste am Schalter gleichzeitig drücken.
  • Seite 2 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 4. liEBlingsposition („my“-position) 4a. Aktivieren/ Ändern der Lieblingsposition („my“-Position) Der Behang fährt ganz nach unten und die Lamellen Drücken Sie die AB - Taste ☞ schließen sich. Drücken Sie 2 Sekunden lang die Tasten „my“ und AUF.
  • Seite 3 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 5. manuEllE EndlagEnEinstEllung 5a. Manuelle Einstellung der Endlage OBEN ☞ Drücken Sie 5 Sekunden lang auf die Tasten AUF Der Behang bewegt sich kurz. und AB gleichzeitig. ☞ Drücken Sie 2x die „AUF“-Taste innerhalb Der Behang dreht sich in Auffahrstellung.
  • Seite 4 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 6. zurücksEtztEn auf wErksEinstEllung ALLES WIRD ZURÜCKGESETZT! Den Behang in eine Zwischenposition fahren. ☞ Spannung für 2 Sekunden unterbrechen; Der Behang bewegt sich einige Sekunden. Spannung für 5 – 15 Sekunden einschalten; Spannung für 2 Sekunden unterbrechen;...

  • Seite 5: Einlernen Des Ersten Lokalen Somfy-Funksenders

    EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 7. EinlErnEn dEs ErstEn lokalEn somfy-funksEndErs 7a. Mit vorprogrammierten lokalen Somfy-Funksendern Drücken Sie kurz auf die PRoG - Taste des vor- programmierten Funksenders. ☞ Der Behang bewegt sich kurz, der Funksender ist eingelernt. 7b. Nach einer Spannungsunterbrechung Drücken Sie 5 Sekunden lang auf die...
  • Seite 6 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR SOMFY J4 RTS 8. tEstEn dEr drEHricHtung dEs antriEBs AUF - Taste drücken. Fährt der Behang nach oben, Drehrichtung ☞ Fährt der Behang nach unten ist die Drehrichtung ☞ falsch.  Drehrichtung ändern. ☞ Drehrichtung ändern durch längeres Der Behang bewegt sich.
  • Seite 8 www.woundwo.com WO&WO Sonnenlichtdesign GmbH & Co KG Hafnerstraße 193, 8054 Graz, AUSTRIA office@woundwo.at Österreich Deutschland Tel +43 (0)316 2807 - 0 Tel +49 (0)5684 9232 - 0 Fax +43 (0)316 2807 - 8100...
