2.5 Kopfschiene 67 x 66 mm, unten offen

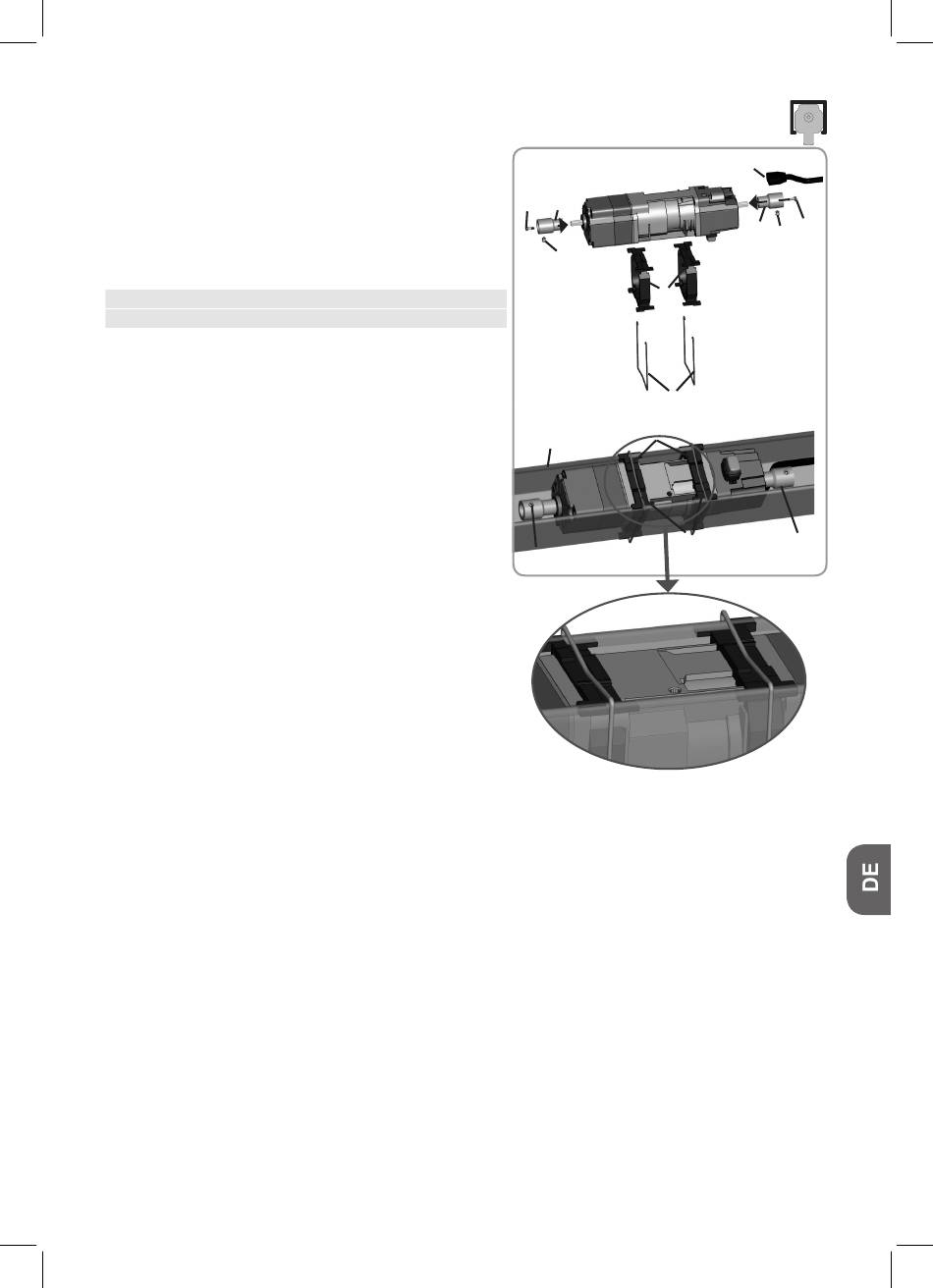

• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 N.m +/- 20%
• Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
• Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
• Schieben Sie den Antrieb in die Kopfschiene (4).
• Fixieren Sie den Antrieb mithilfe der Halteklammern (5)
in der Kopfschiene (4).
© 2013-2016 Somfy SAS. All rights reserved.
1
2
7
8
5
8
4
5
7
3
2
1
7
7
