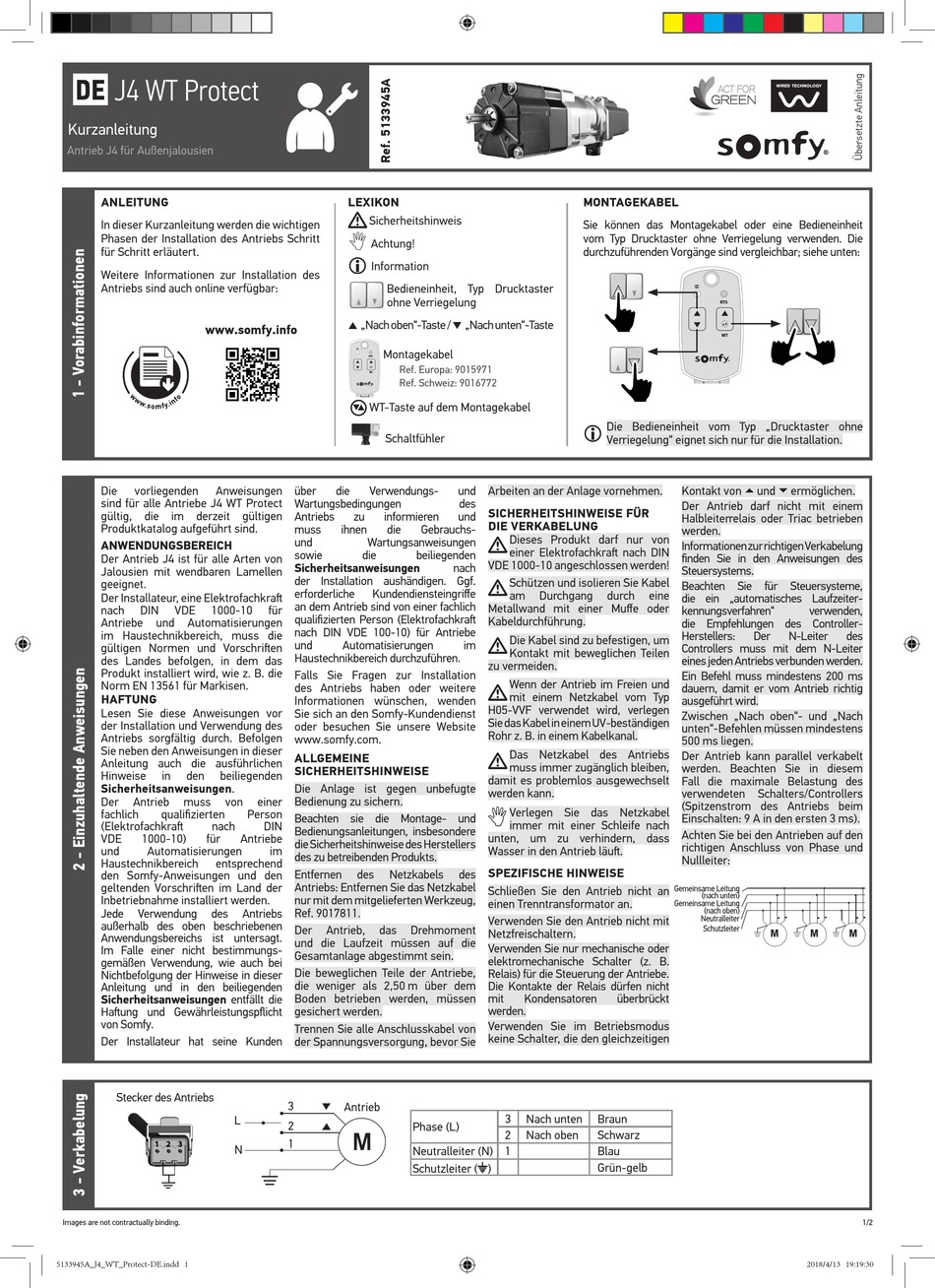

SOMFY J4 WT Protect Kurzanleitung

DE J4 WT Protect
Kurzanleitung
Antrieb J4 für Außenjalousien
ANLEITUNG
In dieser Kurzanleitung werden die wichtigen
Phasen der Installation des Antriebs Schritt
für Schritt erläutert.
Weitere Informationen zur Installation des
Antriebs sind auch online verfügbar:
www.somfy.info
Die vorliegenden Anweisungen
sind für alle Antriebe J4 WT Protect
gültig, die im derzeit gültigen
Produktkatalog aufgeführt sind.
ANWENDUNGSBEREICH
Der Antrieb J4 ist für alle Arten von
Jalousien mit wendbaren Lamellen
geeignet.
Der Installateur, eine Elektrofachkraft
nach DIN VDE 1000-10
Antriebe und Automatisierungen
im Haustechnikbereich, muss die
gültigen Normen und Vorschriften
des Landes befolgen, in dem das
Produkt installiert wird, wie z. B. die
Norm EN 13561 für Markisen.
HAFTUNG
Lesen Sie diese Anweisungen vor
der Installation und Verwendung des
Antriebs sorgfältig durch. Befolgen
Sie neben den Anweisungen in dieser
Anleitung auch die ausführlichen
Hinweise in den beiliegenden
Sicherheitsanweisungen.
Der Antrieb muss von
fachlich qualifizierten
(Elektrofachkraft nach
VDE 1000-10) für
und Automatisierungen
Haustechnikbereich entsprechend
den Somfy-Anweisungen und den
geltenden Vorschriften im Land der
Inbetriebnahme installiert werden.
Jede Verwendung des
außerhalb des oben beschriebenen
Anwendungsbereichs ist untersagt.
Im Falle einer nicht bestimmungs-
gemäßen Verwendung, wie auch bei
Nichtbefolgung der Hinweise in dieser
Anleitung und in den beiliegenden
Sicherheitsanweisungen entfällt die
Haftung und Gewährleistungspflicht
von Somfy.
Der Installateur hat seine Kunden
Stecker des Antriebs
1 2 3
Images are not contractually binding.
5133945A_J4_WT_Protect-DE.indd 1
LEXIKON
Sicherheitshinweis

Achtung!
Information
Bedieneinheit, Typ Drucktaster
ohne Verriegelung
▲
„Nach oben"-Taste /
Montagekabel
RTS
Ref. Europa: 9015971
WT
Ref. Schweiz: 9016772
▼▲
WT-Taste auf dem Montagekabel
Schaltfühler
über die Verwendungs-
Wartungsbedingungen
Antriebs zu informieren
muss ihnen die
und Wartungsanweisungen
sowie die
Sicherheitsanweisungen
der Installation aushändigen. Ggf.
erforderliche Kundendiensteingriffe
an dem Antrieb sind von einer fachlich
für
qualifizierten Person (Elektrofachkraft
nach DIN VDE 100-10) für Antriebe
und Automatisierungen
Haustechnikbereich durchzuführen.
Falls Sie Fragen zur Installation
des Antriebs haben oder weitere
Informationen wünschen, wenden
Sie sich an den Somfy-Kundendienst
oder besuchen Sie unsere Website
www.somfy.com.
ALLGEMEINE
SICHERHEITSHINWEISE
Die Anlage ist gegen unbefugte
Bedienung zu sichern.
einer
Person
Beachten sie die Montage- und
DIN
Bedienungsanleitungen, insbesondere
Antriebe
die Sicherheitshinweise des Herstellers
im
des zu betreibenden Produkts.
Entfernen des Netzkabels
Antriebs: Entfernen Sie das Netzkabel
nur mit dem mitgelieferten Werkzeug,
Antriebs Ref. 9017811.
Der Antrieb, das Drehmoment
und die Laufzeit müssen auf die
Gesamtanlage abgestimmt sein.
Die beweglichen Teile der Antriebe,
die weniger als 2,50 m über dem
Boden betrieben werden, müssen
gesichert werden.
Trennen Sie alle Anschlusskabel von
der Spannungsversorgung, bevor Sie
3
Antrieb
L
2
M
1
N
MONTAGEKABEL
Sie können das Montagekabel oder eine Bedieneinheit
vom Typ Drucktaster ohne Verriegelung verwenden. Die
durchzuführenden Vorgänge sind vergleichbar; siehe unten:
▼
„Nach unten"-Taste
und Arbeiten an der Anlage vornehmen.
des
SICHERHEITSHINWEISE FÜR
und
DIE VERKABELUNG
Gebrauchs-
Dieses Produkt darf nur von
einer Elektrofachkraft nach DIN
beiliegenden
VDE 1000-10 angeschlossen werden!
nach
Schützen und isolieren Sie Kabel
am Durchgang
Metallwand mit einer Muffe oder
Kabeldurchführung.
Die Kabel sind zu befestigen, um
im
Kontakt mit beweglichen Teilen
zu vermeiden.
Wenn der Antrieb im Freien und
mit einem Netzkabel vom Typ
H05-VVF verwendet wird, verlegen
Sie das Kabel in einem UV-beständigen
Rohr z. B. in einem Kabelkanal.
Das Netzkabel des Antriebs
muss immer zugänglich bleiben,
damit es problemlos ausgewechselt
werden kann.
Verlegen Sie das Netzkabel
immer mit einer Schleife nach
unten, um zu verhindern, dass
Wasser in den Antrieb läuft.
SPEZIFISCHE HINWEISE
des
Schließen Sie den Antrieb nicht an
einen Trenntransformator an.
Verwenden Sie den Antrieb nicht mit
Netzfreischaltern.
Verwenden Sie nur mechanische oder
elektromechanische Schalter (z. B.
Relais) für die Steuerung der Antriebe.
Die Kontakte der Relais dürfen nicht
mit Kondensatoren
werden.
Verwenden Sie im Betriebsmodus
keine Schalter, die den gleichzeitigen
3 Nach unten
Phase (L)
2 Nach oben
Neutralleiter (N) 1
Schutzleiter ( )
RTS
WT
Die Bedieneinheit vom Typ „Drucktaster ohne
Verriegelung" eignet sich nur für die Installation.
Kontakt von ▲ und ▼ ermöglichen.
Der Antrieb darf nicht mit einem
Halbleiterrelais oder Triac betrieben
werden.
Informationen zur richtigen Verkabelung
finden Sie in den Anweisungen des
Steuersystems.
Beachten Sie für Steuersysteme,
durch eine
die ein „automatisches Laufzeiter-
kennungsverfahren"
die Empfehlungen des Controller-
Herstellers: Der
Controllers muss mit dem N-Leiter
eines jeden Antriebs verbunden werden.
Ein Befehl muss mindestens 200 ms
dauern, damit er vom Antrieb richtig
ausgeführt wird.
Zwischen „Nach oben"- und „Nach
unten"-Befehlen müssen mindestens
500 ms liegen.
Der Antrieb kann parallel verkabelt
werden. Beachten Sie in diesem
Fall die maximale Belastung des
verwendeten Schalters/Controllers
(Spitzenstrom des Antriebs beim
Einschalten: 9 A in den ersten 3 ms).
Achten Sie bei den Antrieben auf den
richtigen Anschluss von Phase und
Nullleiter:
Gemeinsame Leitung
(nach unten)
Gemeinsame Leitung
(nach oben)
Neutralleiter
Schutzleiter
M
überbrückt
Braun
Schwarz
Blau
Grün-gelb
verwenden,
N-Leiter des
M
M M
1/2
