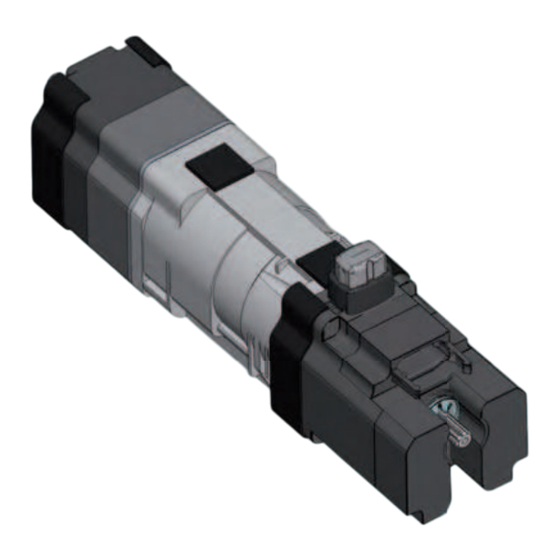

SOMFY J4 RTS Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Antriebssysteme
  5. J4 RTS
  6. Installationsanleitung

SOMFY J4 RTS Installationsanleitung

Vorschau ausblenden Andere Handbücher für J4 RTS:
Inhaltsverzeichnis

Werbung

Quicklinks

J4 RTS
Notice installateur
Installationsanleitung
Guida d'installazione
Installer Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY J4 RTS

Inhaltszusammenfassung für SOMFY J4 RTS

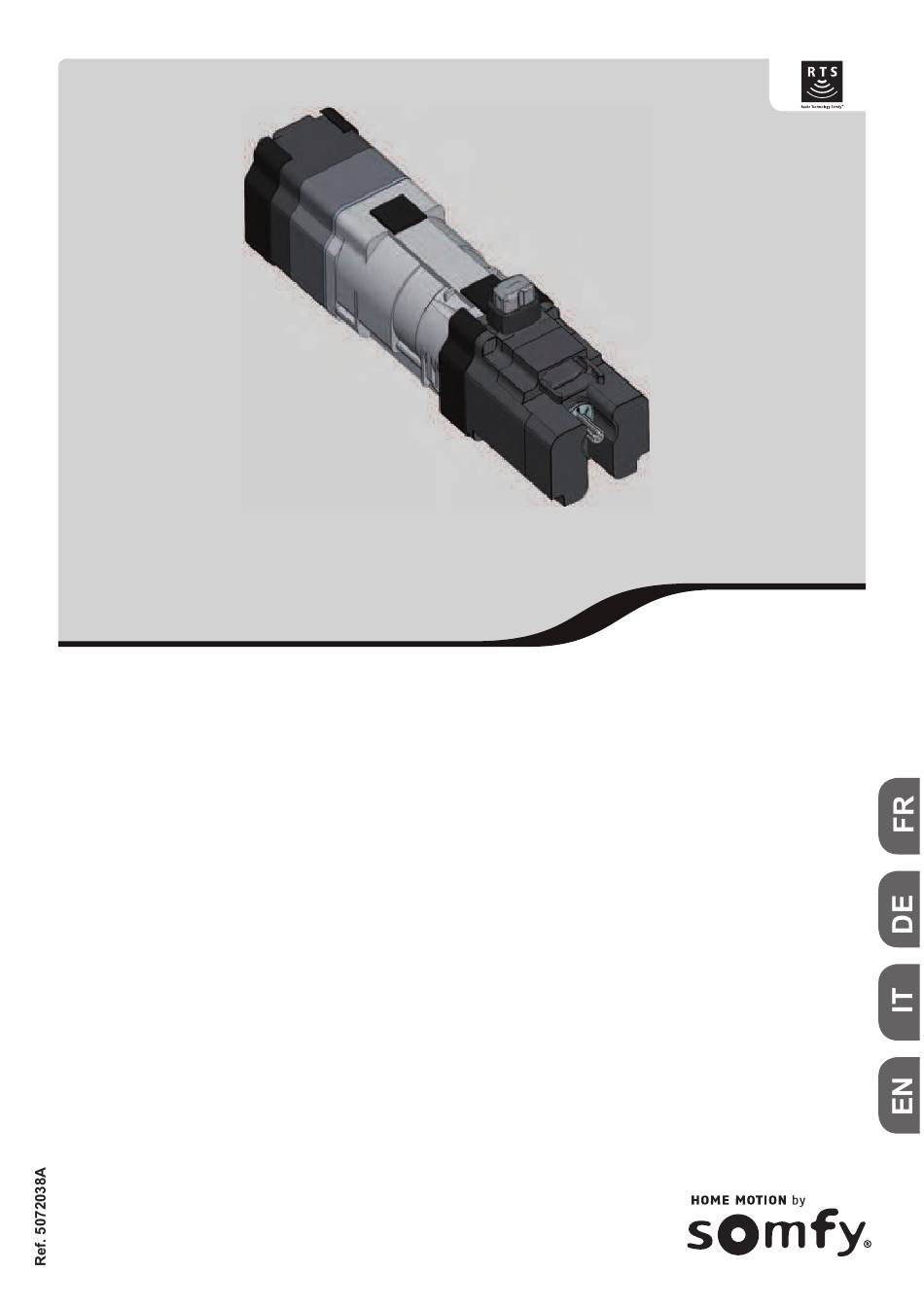

  • Seite 1 J4 RTS Notice installateur Installationsanleitung Guida d’installazione Installer Guide...

  • Seite 2: Inhaltsverzeichnis

    8.3. Zurücksetzen auf Werkseinstellung 9. Technische Daten 5.5. Endlageneinstellung 5.6. Einlernen des ersten lokalen Somfy- Funksenders 5.7. Überprüfen der Einstellungen 1. EINLEITUNG Der Antrieb J4 RTS wurde für alle Arten von entwickelt. Außenjalousien © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 3: Sicherheitshinweise

    2.1. Sicherheit und Gewährleistung - Der Antrieb, das Drehmoment und die Betriebsdauer müssen auf den Betrieb der gesamten Anlage angepasst werden. - Es dürfen ausschließlich Original-Zubehörteile von Somfy verwendet werden (Adapter, Halter, Verbinder, Stromversorgungskabel, ...). durchgeführt werden. - Die ordnungsgemäße Funktion kann nur garantiert werde, wenn die Montage nach den Regeln der Technik erfolgt ist, wenn die Stromversorgung ausreichend ist und eine regelmäßige Wartung durchgeführt wird.

  • Seite 4: Montage

    Schieben Sie den Antrieb in die Kopfschiene (4). Unterlegen Sie den Antrieb mit kleinen Schalldämmstreifen (6a)und fixieren Sie ihn dann mithilfe der Halteklammern (5) in der Kopfschiene (4). Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 5: Kopfschiene 57 X 51 Mm, Oben Offen

    Fixieren Sie den Antrieb mithilfe der Halteklammern (5) in der Kopfschiene (4). Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Die Fixierung mit innenliegenden Halteklammern ist in Drehmoment) nicht möglich. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 6: Kopfschiene 78 X 67 Mm, Unten Offen

    Fixieren Sie den Antrieb mithilfe der Halteklammer (5) in der Kopfschiene (4). Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Die zusätzliche Halteklammer muss mit einer Schraube befestigt werden -> Anzugsmoment © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 7: Kopfschiene 67 X 66 Mm, Unten Offen

    Achtung: Das Anschließen der Verkabelung darf nur von werden. Unterbrechen Sie die Spannungsversorgung. Schließen Sie den Antrieb gemäß den Angaben in unten stehender Tabelle an: 230 V ~ 50 Hz Antriebskabel Blau Phase (L) Schwarz Gelb-Grün Schutzleiter ( ) © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 8: Inbetriebnahme

    5. INBETRIEBNAHME Diese Anleitung beschreibt nur die Inbetriebnahme mithilfe eines lokalen Somfy-Funksenders vom Typ Telis MOD/VAR. Für die Inbetriebnahme mithilfe eines anderen Somfy-Funksenders ziehen Sie bitte die entsprechende Anleitung zurate. 5.1. Feststellung der bereits durchgeführten Einstellschritte Schließen Sie nur einen Antrieb an die Spannungsversorgung Schalten Sie die Spannungsversorgung ein und folgen Sie je nach Reaktion der Jalousie den Anweisungen „a“...

  • Seite 9: Testen Der Drehrichtung Des Antriebs

    5.4. Wahl des Jalousietyps (Typ 1 oder Typ 3) Der Antrieb J4 RTS ist standardmäßig auf den Betrieb mit einer Jalousie des Typs 1 eingestellt. Es kann jedoch zwischen dem Betrieb mit einer Jalousie des Typs 1 oder des Typs 3 gewählt werden.

  • Seite 10: Endlageneinstellung

    5.5. Endlageneinstellung Es muss gewährleistet sein, dass der Antrieb J4 RTS bei vollständig nach unten gefahrener Jalousie und bei geschlossenen Lamellen eingebaut wurde. 5.5.1. Endlage (automatische Einstellung) Drücken kurz PROG-Taste vorabprogrammierten Funksenders: Die Jalousie bewegt sich kurz, der Funksender ist eingelernt.

  • Seite 11: Untere Endlage (Manuelle Einstellung)

    Jalousie sich bewegt. Drücken Sie kurz auf die PROG-Taste dieses Funksenders: Die Jalousie bewegt sich kurz, der Funksender ist eingelernt. Überprüfen der Einstellungen 5.7. Überprüfen Sie die Endlageneinstellungen mit dem lokalen Somfy-Funksender. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 12: Bedienung

    Jalousie, ganz auf- oder abzufahren. Bei Funksendern des Typs Telis standard, sind 2 Betriebsarten möglich: EU-Modus/US-Modus. Der Antrieb J4 RTS ist werkseitig auf den US-Modus eingestellt. Im US-Modus veranlasst ein kurzer Druck auf die AUF- oder AB-Taste die Jalousie, komplett auf- oder abzufahren. Ein der Lamellen.

  • Seite 13: Betrieb Mit Einem Somfy-Sensor

    6.1.4. Wahl der Betriebsart. EU-Modus oder US-Modus Der Antrieb J4 RTS ist werkseitig auf den US-Modus eingestellt. Es kann jedoch zwischen dem EU-Modus und dem US-Modus gewählt werden. Drücken Sie 5 Sekunden lang gleichzeitig die Tasten AUF und AB: Die Jalousie bewegt sich kurz.

  • Seite 14: Weitere Einstellungen

    AUF: Die Jalousie bewegt sich kurz, die „my“-Position ist gelöscht (die „my“-Taste hat jetzt nur noch die „Stopp“- Funktion). Wird ein Sonnensensor verwendet, fährt die Jalousie in die untere Endlage, sobald die Sonne strahlt). © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 15: Hinzufügen/Löschen Von Rts-Funksendern Und Rts-Sensoren

    Jalousie kurz bewegt: Der Antrieb Drücken Sie 7 Sekunden lang die PROG-Taste des RTS- Sensors (C). Die Jalousie bewegt sich zweimal kurz. Alle RTS-Sensoren sind aus dem Antrieb gelöscht. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 16: Position „Keine Sonne

    Bewegung und hält in der „my“-Position an. Drücken Sie 5 Sekunden lang gleichzeitig die Tasten „my“ und AB: Die Jalousie bewegt sich kurz, sie ändert jetzt ihre Position nicht, wenn die Sonne nicht scheint. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 17: Änderung Der Wendeschrittlänge Pro Rastschritt Des Scrollrads

    AB: Die Jalousie bewegt sich kurz. Drücken Sie zur Bestätigung der neuen Drehrichtung des Antriebs 2 Sekunden lang die Taste „my“: Die Jalousie bewegt sich kurz, die Drehrichtung des Antriebs ist geändert. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 18: Änderung Der Endlagen

    (mithilfe des Scrollrads der Funksender des Typs Telis MOD/ VAR kann die Position sehr präzise eingestellt werden). Drücken Sie die AUF-Taste (die Jalousie bewegt sich kurz aufwärts, um die Speicherung zu bestätigen). © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 19: Tipps Und Hinweise

    Wenn sich die Jalousie in der oberen oder unteren Drücken die Taste PROG neuen RTS-Funksenders solange, bis sich die Jalousie kurz bewegt Alle RTS-Funksender sind gelöscht und der neue RTS-Funksender ist im Antrieb eingelernt. © 2011 Somfy SAS. All rights reserved. 06/2011...

  • Seite 20: Zurücksetzen Auf Werkseinstellung

    Temperaturbereich - 20 °C bis + 70 °C Schutzart IP 54 Max. Anzahl Funksender, die eingelernt werden können Max. Anzahl Sensoren, die eingelernt werden können. Schutzklasse Kategorie I Länge des Antriebs (mm) © 2011 Somfy SAS. All rights reserved. 06/2011...
