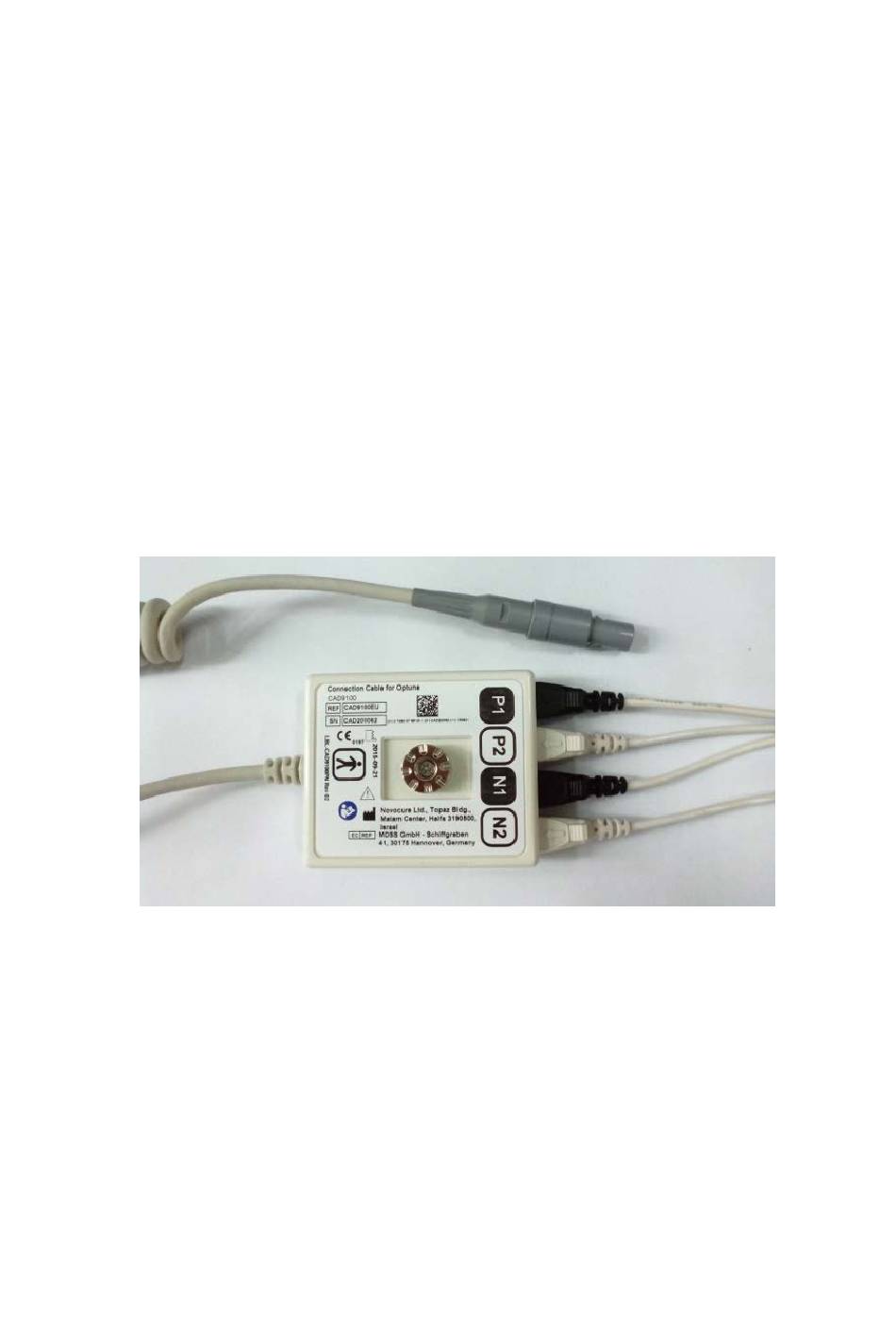

Anschlusskabel & Anschlussbox
Beim Anschlusskabel handelt es sich um das elastische Spiralkabel, mit dem das Gerät mit
der Box verbunden wird. Die vier schwarzen (2) und weißen (2) Transducer-Array-Stecker
werden in die Anschlussbox gesteckt. Die schwarze und weiße Farbmarkierung entspricht
der Kopfposition der Transducer-Arrays; der schwarze Stecker entspricht der vorderen
und hinteren Transducer-Array Position und der weiße Stecker entspricht der seitlichen
Transducer-Array Position.
Das Anschlusskabel wird in die Buchse auf der linken Vorderseite des Gerätes eingesteckt.
Die Anschlusskabelbuchse wird von einem weißen Ring umrandet und neben der
Anschlusskabelbuchse ist eine Person abgebildet. Stecken Sie das Anschlusskabel
mit dem Pfeil am Stecker nach oben zeigend in die Buchse. Drücken Sie den Stecker
in die Buchse, bis er einrastet. Nun befindet sich der Stecker in der korrekten Position.
Hinweis: Achten Sie darauf, dass der Pfeil am Anschlusskabel nach oben zeigt und auf den
Pfeil an der Anschlussbuchse des Gerätes ausgerichtet ist. Drücken Sie das Anschlusskabel
nicht mit Gewalt in die Buchse. Wenn die Pfeile richtig aufeinander ausgerichtet sind, sollte
sich das Kabel leicht hineindrücken lassen.
