9.5.

DAS ANSCHLUSSKABEL

Beim Anschlusskabel handelt es sich um das elastische Spiralkabel, das von der
Anschlussbox zum Gerät verläuft. Die vier (zwei schwarze und zwei weiße)
Transducer Array-Stecker werden in die Anschlussbox gesteckt. Das Anschlusskabel
wird in eine Buchse an der Vorderseite des Feldgenerators eingesteckt. Die schwarze
und weiße Kodierung entspricht der Position der Transducer Arrays am Körper.
So schließen Sie das Anschlusskabel an den Feldgenerator an:

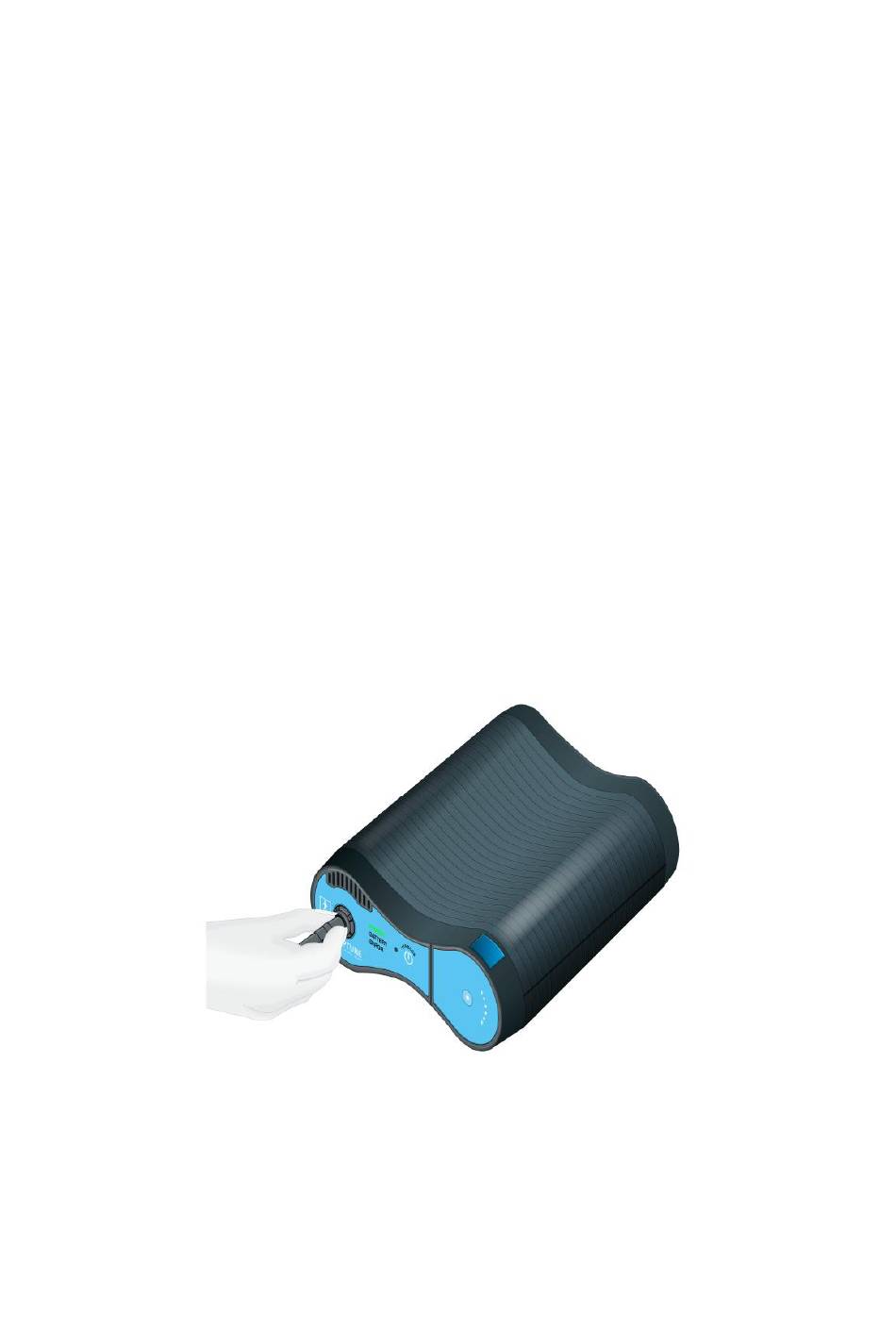

1. Achten Sie darauf, dass der Pfeil am Ende des Anschlusskabels nach oben
zeigt und mit dem Pfeil an der Buchse des Feldgenerators ausgerichtet ist,
wie unten dargestellt.
2. Drücken Sie den Anschluss hinein, bis sie ein Klicken hören. Das Klicken zeigt
an, dass der Anschluss richtig eingesteckt ist.
