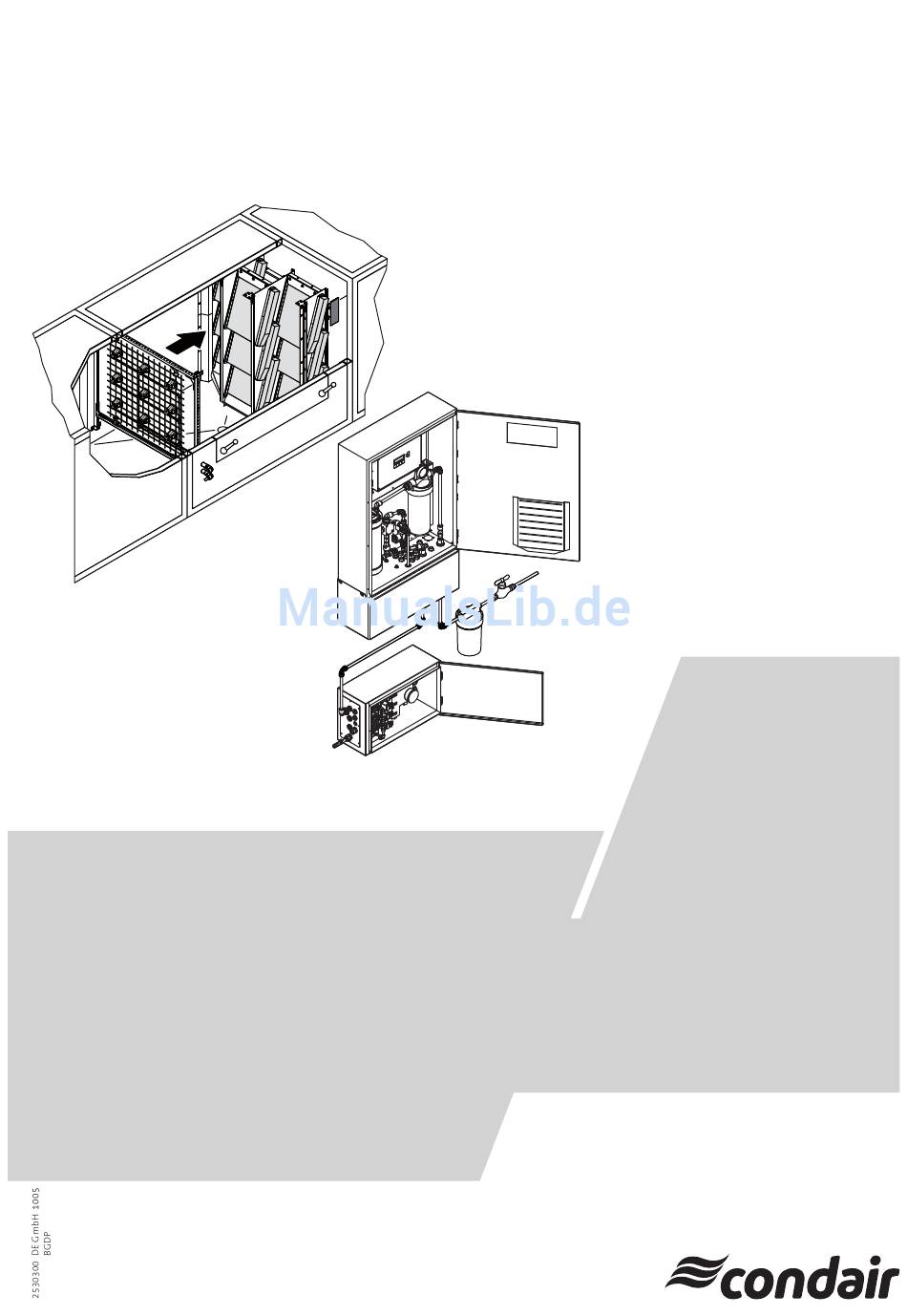

condair dual 2
hybrid-luftbefeuchter
Montageanleitung
Befeuchtereinheit und Zentraleinheit

Werbung

loading

Verwandte Anleitungen für Condair Dual 2

Inhaltszusammenfassung für Condair Dual 2

  • Seite 1 2 hybrid-luftbefeuchter Montageanleitung Befeuchtereinheit und Zentraleinheit...
  • Seite 2 Einzuhaltende Bedingungen Alle in der VDI 6022 aufgeführten Bedingungen müssen erfüllt werden. Das heisst für den Monoblock in welchem der Condair Dual eingebaut wird, folgendes: 1. Zwei, in der Mitte angeordnete Abläufe, welche mindestens 2° Gefälle aufweisen müssen. Einer muss vor und der andere nach den Keramik- platten angeordnet sein.
  • Seite 3 Inhaltsverzeichnis Montage der Befeuchtereinheit Montage des Düsensystems Montage der Nachverdunstereinheit Montage der Zentraleinheit...
  • Seite 4 Montage der Befeuchtereinheit Montage des Düsensystems Die Komponenten des Düsensystems werden einzeln angeliefert und müssen am Montageort zusammengebaut werden. Nachfolgend ist der generelle Ablauf für die Montage des Düsensystems beschrieben. Detailinformationen (Masse, Befestigungspunkte, etc.) finden sich in der mitgelieferten “Montagezeichnung” zu Ihrer Anlage. Wichtig! Die in der Montagezeichnung angegebenen Masse müssen zwingend eingehalten werden.
  • Seite 5 Befestigen Sie zuerst die beiden vertikalen Montageschienen auf beiden Seiten im Kanal (Plazierung und Befestigung siehe Montagezeichnung). Wichtig! Verwenden Sie ausschliesslich das mitgelieferte Befestigungs- material. Ist dies in Ihrem Fall nicht möglich, achten Sie unbedingt darauf, dass die Befestigungslöcher gegen den Kanalinnenraum mit geeigneten Elementen korrekt abgedichtet sind.
  • Seite 6 5. Gitterlager mit den mitgelieferten Schrauben und Schiebemuttern an den vorgegebenen Stellen an den horizontalen Montageschienen be- festigen. 6. Lagermuffe “A” und die drei bzw. fünf Lagerbüchsen “B” auf die/das Düsengitter aufstecken. 7. Das/die Düsengitter an den entsprechenden Stellen (Numerierung auf der Montagezeichnung beachten) in den Rahmen einsetzen.

  • Seite 7: Montage Der Nachverdunstereinheit

    Montage der Nachverdunstereinheit Die Komponenten der Nachverdunstereinheit werden einzeln angeliefert und müssen am Montageort zusammengebaut werden. Nachfolgend ist der generelle Ablauf für die Montage der Nachverdunster- einheit beschrieben. Detailinformationen (Masse, Befestigungspunkte, etc.) finden sich in der mitgelieferten “Montagezeichnung” zu Ihrer Anlage. Wichtig! Die in der Montagezeichnung angegebenen Masse müssen zwingend eingehalten werden.
  • Seite 8 Oberen Querträger montieren: ø3.3 mm 1. Die mitgelieferten Dichtungsplatten auf alle Wandhalterungen aufkle- ben. 2. Die mitgelieferten Bohrschablonen für die linke und rechte Wandhal- terung am vorgesehenen Standort (siehe Montagezeichnung) an die Kanalwand kleben und Löcher ø3.3 mm (6 Stück pro Wandhalterung) bohren.
  • Seite 9 Bodenblech montieren (nur Anlagen mit “Booster”): ø3.3 mm 5. Falls Ihre Anlage mit einem “Booster” ausgerüstet ist, montieren Sie jetzt das Bodenblech in der Wanne. Das Bodenblech wird mit Bohr- schrauben (Löcher ø3.3 mm vorbohren) am Wannenabsatz hinter der Nachverdunstereinheit befestigt. Wichtig! Falls Ihre Anlage hinter der Nachverdunstereinheit keine Revi- sionstüre besitzt, legen Sie jetzt die Boosterelemente hinter dem Boden- blech in den Kanal.
  • Seite 10 7. Zwei Vertikalprofile links und rechts mit den mitgelieferten Klemmbü- geln, Innensechskantschrauben M6x20 und Unterlagsscheiben am oberen Querträger befestigen. Die beiden Vertikalprofile dienen als Abstandhalter für die Montage des unteren Querträgers. Wichtig! Vor dem Festziehen der Schrauben, Vertikalprofile ganz nach oben an die Kanaldecke schieben, parallel zur Kanalwand und rechtwinklig zur Kanaldecke ausrichten.
  • Seite 11 9. Unteren Querträger (bei Anlagen mit drei Querträgern den untersten) mit den mitgelieferten Klemmbügeln, Innensechskantschrauben M6x20 und Unterlagsscheiben an den beiden Vertikalprofilen befestigen. Wichtig! Vor dem Festziehen der Schrauben die beiden Vertikalprofile parallel zur Kanalwand und den unteren Querträger parallel zum oberen Querträger ausrichten.
  • Seite 12 Vertikalprofile montieren und ausrichten: Halter für obere Strömungsbleche als Abstandgeber verwenden (der Halter mit anlagespezifischer Länge 5 0 m ist mit einem “V” gekennzeichnet) 5 0 m Ablaufblech links Ablaufblech mit anlagespezifischer Breite (mit einem ”V” gekennzeichnet) Ablaufblech rechts 11. Alle Vertikalprofile mit den Klemmbügeln an den Querträgern befesti- gen und gemäss der mitgelieferten Montagezeichnung provisorisch ausrichten.
  • Seite 13 Ausgehend vom bereits fixierten Vertikalprofil ganz links die übrigen Vertikalprofile nacheinander ausrichten und befestigen. Gehen Sie dazu wie folgt vor: Entsprechendes Vertikalprofil ganz nach oben an die Ka- naldecke schieben und mit Hilfe eines Halters für die oberen Strömungs- bleche parallel zum Vertikalprofil links davon ausrichten. Anschliessend die Schrauben der entsprechenden Klemmbügel festziehen.
  • Seite 14 ø3.3 mm 13. Halter für die oberen Strömungsbleche montieren: Beim schmalen Vertikalprofil (links oder rechts) beginnend, die vordere Kante des ersten Halters auf die vordere Kante der obersten Öffnung im Vertikalprofil ausrichten (siehe Abbildung oben) und Halter mit zwei bzw. drei Bohrschrauben (Löcher ø3.3 mm vorbohren) an der Kanal- decke befestigen.
  • Seite 15 Wannenabschlussdichtung montieren: 15. Wannendichtung auf die benötigte Breite zuschneiden (Breite= Abstand Oberkante unterer Querträger bis zum Kanalboden plus 30 mm). Anschliessend auf einer Seite des Kanals beginnend, die Wannen- abschlussdichtung mit den mitgelieferten Befestigungsblechen, In- nensechskantschrauben M6x12 und Unterlagsscheiben am unteren Querträger befestigen.
  • Seite 16 Boosterelemente einbauen (nur Anlagen mit “Booster”) Falls Ihre Anlage mit einem “Booster” ausgerüstet ist, montieren Sie jetzt die Boosterelemente. Hinweis: Ist die Nachverdunstereinheit von hinten, durch eine Serviceöffnung zugänglich, können die Boosterelemente auch erst am Schluss eingehängt und die Verbindungsstücke sowie die kurzen Schnapperleisten von hinten montiert werden.
  • Seite 17 6 5 m 17. Hängen Sie die Boosterelemente von hinten an den obersten Querträ- ger. Befestigen Sie anschliessend mit Hilfe der Gegenplatten und der Innensechskantschrauben M6x12 mm die übrigen Haltebügel (2 oder 4 Stück) an die Boosterelemente (die Schrauben von Hand nur soweit festziehen, dass die Haltbügel noch verschoben werden können).
  • Seite 18 Keramikplatten einbauen Hinweis: Der Einbau der Keramikplatten erfolgt von unten nach oben und beginnt immer mit den beiden hinteren Reihen (in Luftrichtung gesehen) ganz links und ganz rechts. Anschliessend werden (falls vorhanden) alle übrigen hinteren Reihen eingebaut und zum Schluss alle vorderen. 18.
  • Seite 19 Kanal, Ansicht von oben Strömungsrichtung 21. Die Leitbleche müssen nur bei den hinteren Plattenreihen montiert werden, und zwar jeweils nur auf den Seiten mit einem Überstand zu einer vorderen Plattenreihe (siehe obenstehende Abbildung). Bei den untersten Platten werden an Stelle der Leitbleche untere Plattendichtungen eingebaut.
  • Seite 20 Keramikwinkel montieren L = 300 mm L = 400 mm L = 100 mm L = 300 mm L = 500 mm L = 300 mm L = 300 mm L = 700 mm 24. Keramikwinkel (ein oder zwei Stück) oben auf die Keramikplatte auf- legen.
  • Seite 21 Seitliche Strömungsbleche montieren: ø3.3 mm Die zweiteiligen seitlichen Strömungsbleche mit den mitgelieferten Bohr- schrauben an der Kanalwand befestigen (Löcher ø3.3 mm vorbohren). Zuerst das untere Strömungsblech und dann das obere montieren (das obere Strömungsblech muss das untere überlappen). Wichtig! Darauf achten, dass die seitlichen Strömungsbleche an der Kanaldecke und am Kanalboden bündig anliegen.

  • Seite 22: Montage Der Zentraleinheit

    – Bei der Platzierung der Zentraleinheit ist darauf zu achten, dass die Um- gebungsbedingungen eingehalten werden (siehe Kapitel 8 in der Tech- nischen Dokumentation zum Condair Dual). – Achtung Beschädigungsgefahr! Zentraleinheit nicht an exponierten Stellen oder an Orten mit übermässiger Staubbelastung montieren.
  • Seite 23 © Walter Meier (climate international) ltd. 2005, Printed in Switzerland technische Änderungen vorbehalten...
  • Seite 24 © 01.2016 Condair GmbH. Irrtum und technische Änderungen vorbehalten. Der Inhalt entspricht dem Stand der Drucklegung. Bei Fragen zur Dokumentation wenden Sie sich bitte an den Hauptsitz in Deutschland. Condair GmbH Regionalcenter Süd Hauptsitz Condair GmbH Parkring 3 D-85748 Garching-Hochbrück Tel.
