5 Gehäuse- und Anzeigeelemente
5.1 Übersicht

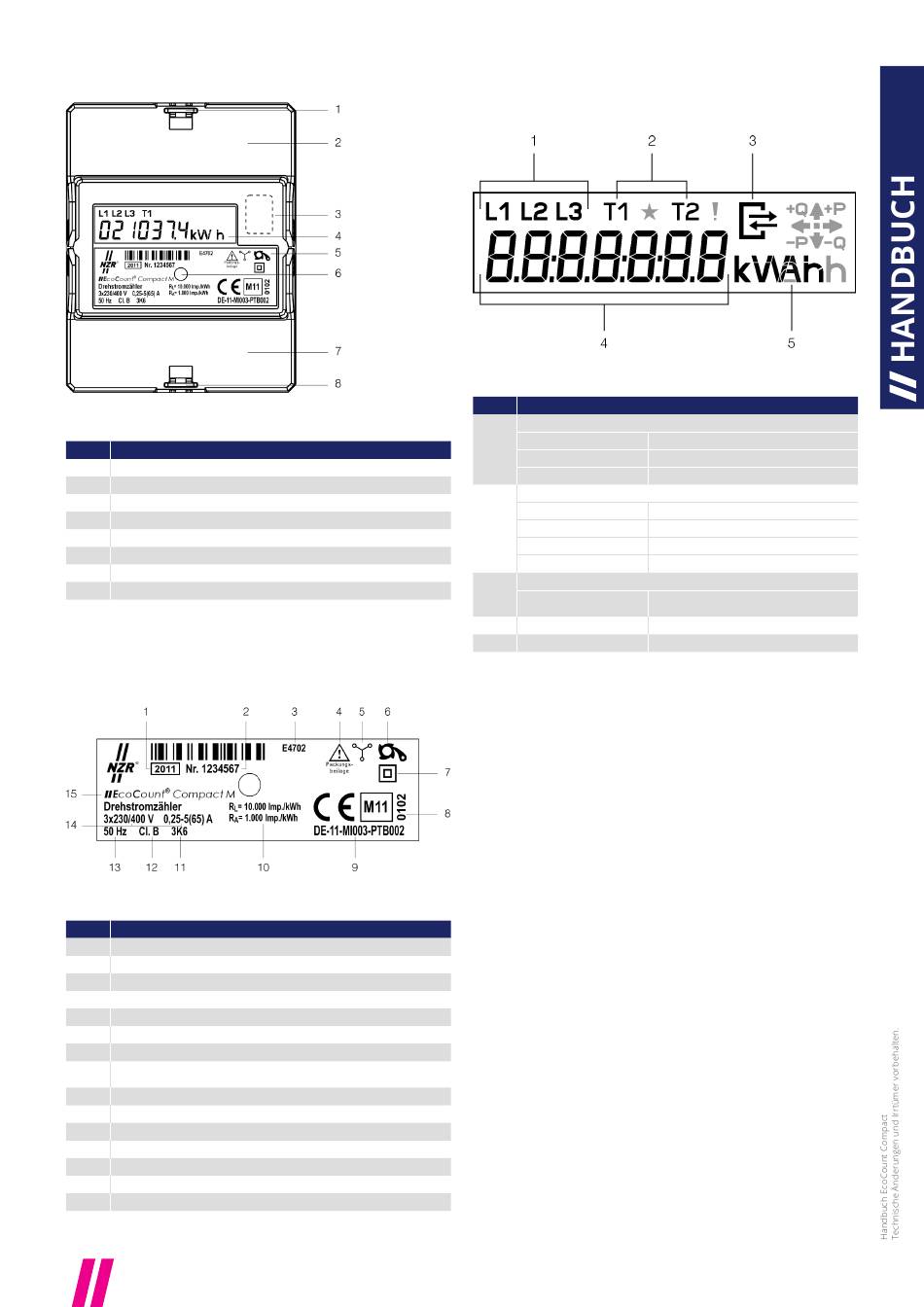

Bild 2: Gehäuse- und Anzeigeelemente
Nr. Bezeichnung
1 Plombieröse
2 Klemmendeckel mit Anschlussplan
3 Bereich für nationales Prüfsiegel (z. B. Nacheichung)
4

LC-Anzeige

5

Leistungsschild

6 Prüf-LED
7 Klemmendeckel mit Bezeichnung der Zusatzklemmen
8 Plombieröse
Tabelle 2: Gehäuse- und Anzeigeelemente
5.2 Leistungsschild
Das Leistungsschild enthält Daten zur Identifizierung des Zählers, das
Zulassungszeichen sowie technische Spezifikationen und Erläuterun-
gen.

Bild 3: Aufbau des Leistungsschildes

Nr. Bezeichnung
1 Baujahr
2 Seriennummer
3 Schaltungsnummer
4 Packungsbeilage beachten
5 Netz- und Anschlussart
6 Rücklaufsperre
7 Schutzklasse II
CE-Zeichen, Metrologiekennzeichen + Jahr der Konformitätsbewertung,
8
Bezeichnung der benannten Stelle
9 Prüfbescheinigungs-Nr. gem. EG-Baumusterprüfbescheinigung
10 LED- und Ausgangsimpulskonstante
11 Temperaturschlüssel
12 Genauigkeitsklasse
13 Frequenz
14 Spannung, Strom
15 Typbezeichnung

Tabelle 3: Aufbau des Leistungsschildes
