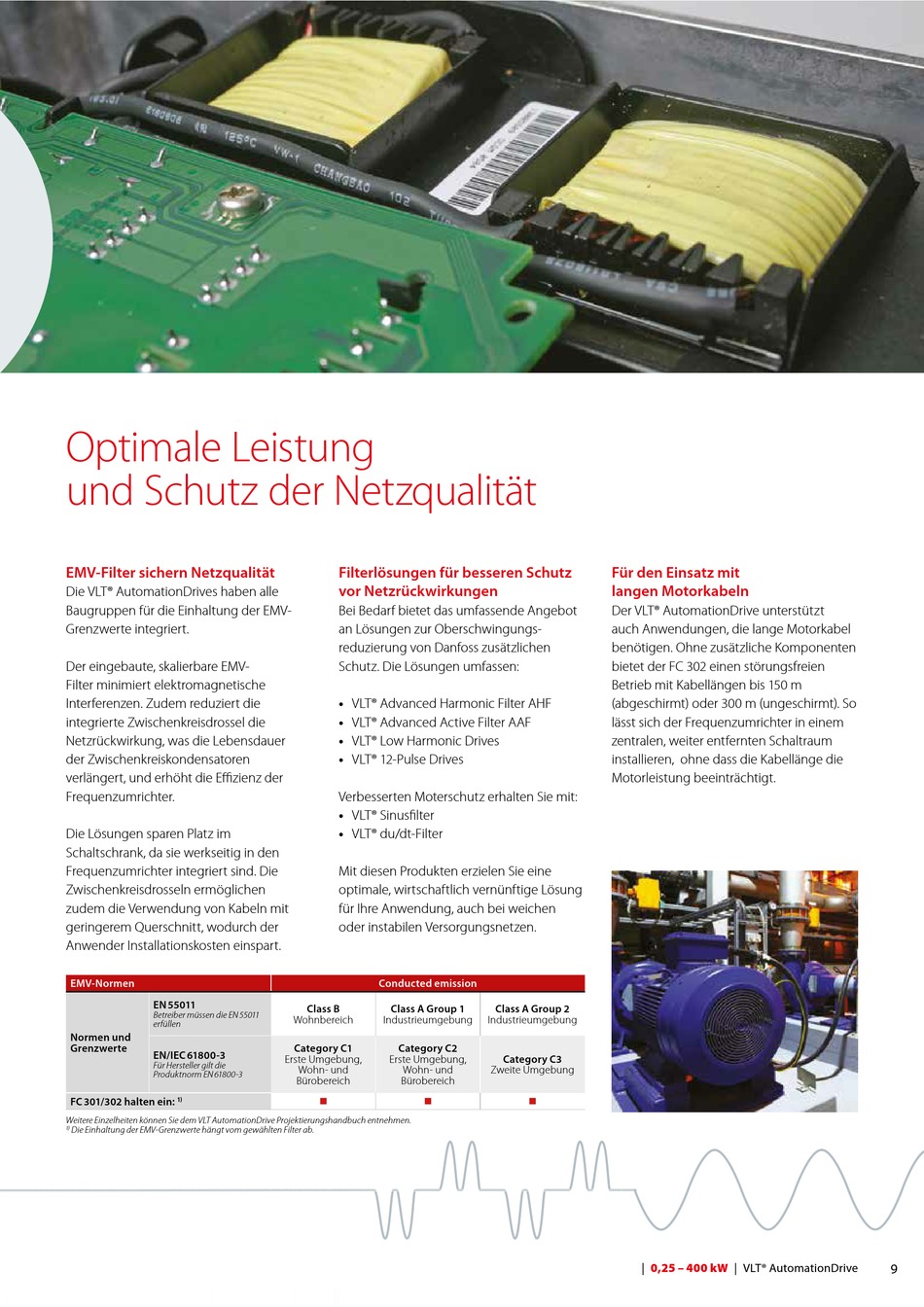

Optimale Leistung
und Schutz der Netzqualität
EMV-Filter sichern Netzqualität
Die VLT® AutomationDrives haben alle
Baugruppen für die Einhaltung der EMV-
Grenzwerte integriert.
Der eingebaute, skalierbare EMV-
Filter minimiert elektromagnetische
Interferenzen. Zudem reduziert die
integrierte Zwischenkreisdrossel die
Netzrückwirkung, was die Lebensdauer
der Zwischenkreiskondensatoren
verlängert, und erhöht die Effizienz der
Frequenzumrichter.
Die Lösungen sparen Platz im
Schaltschrank, da sie werkseitig in den
Frequenz umrichter integriert sind. Die
Zwischen kreis drosseln ermöglichen
zudem die Verwendung von Kabeln mit
geringerem Quer schnitt, wodurch der
Anwender Installations kosten einspart.
EMV-Normen
EN 55011
Betreiber müssen die EN 55011
erfüllen
Normen und
Grenzwerte
EN/IEC 61800-3
Für Hersteller gilt die
Produktnorm EN 61800-3
FC 301/302 halten ein:
1)
Weitere Einzelheiten können Sie dem VLT AutomationDrive Projektierungshandbuch entnehmen.
Die Einhaltung der EMV-Grenzwerte hängt vom gewählten Filter ab.
1)
Filterlösungen für besseren Schutz
vor Netzrückwirkungen
Bei Bedarf bietet das umfassende Angebot
an Lösungen zur Ober schwingungs-
reduzierung von Danfoss zusätzlichen
Schutz. Die Lösungen umfassen:
• VLT® Advanced Harmonic Filter AHF
• VLT® Advanced Active Filter AAF
• VLT® Low Harmonic Drives
• VLT® 12-Pulse Drives
Verbesserten Moterschutz erhalten Sie mit:
• VLT® Sinusfilter
• VLT® du/dt-Filter
Mit diesen Produkten erzielen Sie eine
optimale, wirtschaftlich vernünftige Lösung
für Ihre Anwendung, auch bei weichen
oder instabilen Versorgungsnetzen.
Conducted emission
Class B Class A Group 1
Wohnbereich Industrieumgebung
Category C1 Category C2
Erste Umgebung, Erste Umgebung,
Wohn- und Wohn- und
Bürobereich Bürobereich
n n
Für den Einsatz mit
langen Motorkabeln
Der VLT® Automation Drive unterstützt
auch Anwendungen, die lange Motorkabel
benötigen. Ohne zusätzliche Komponenten
bietet der FC 302 einen störungsfreien
Betrieb mit Kabellängen bis 150 m
(abgeschirmt) oder 300 m (ungeschirmt). So
lässt sich der Frequenzumrichter in einem
zentralen, weiter entfernten Schaltraum
installieren, ohne dass die Kabellänge die
Motorleistung beeinträchtigt.
Class A Group 2
Industrieumgebung
Category C3
Zweite Umgebung
n
|
0,25 – 400 kW
