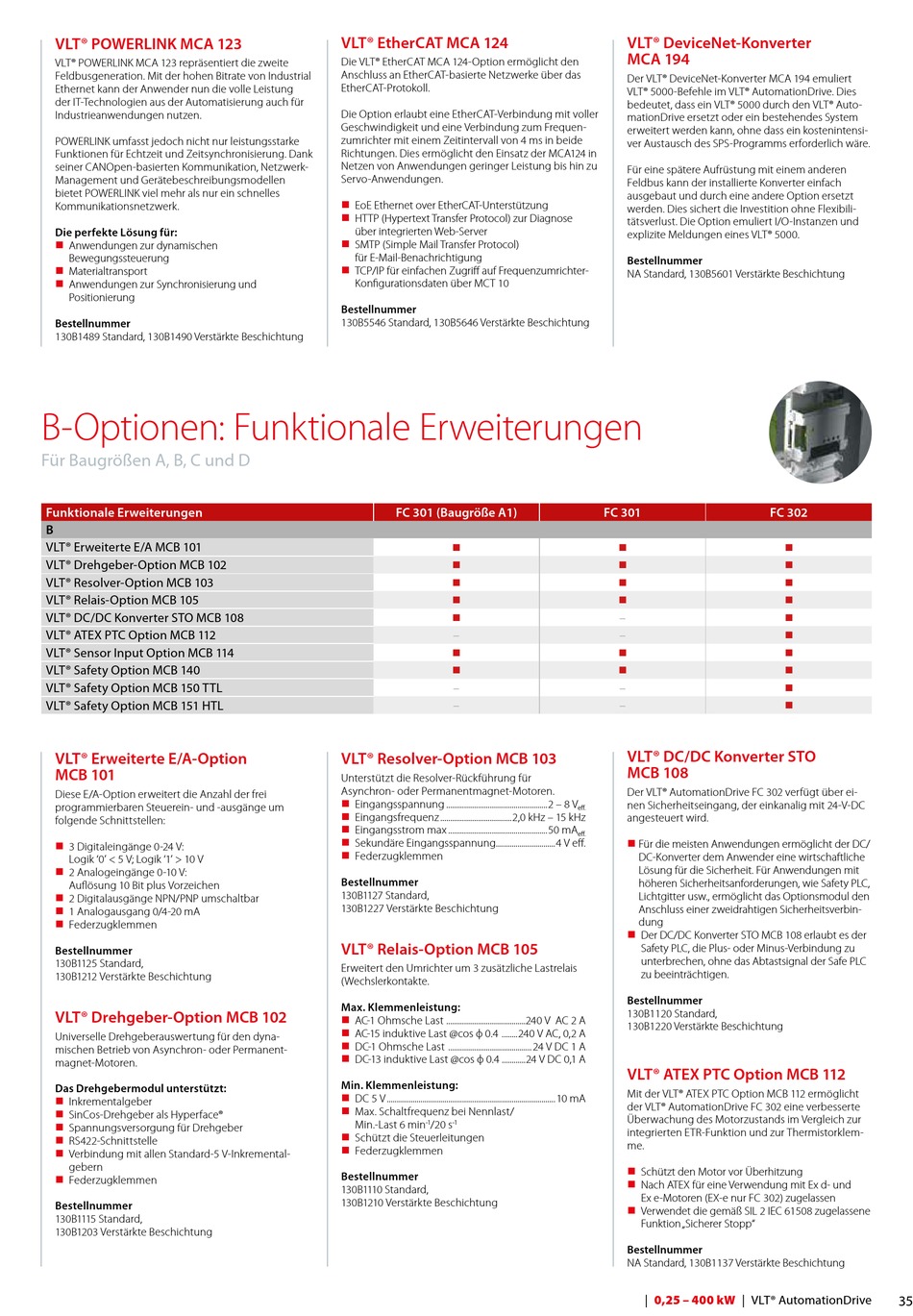

VLT® POWERLINK MCA 123
VLT® POWERLINK MCA 123 repräsentiert die zweite
Feldbusgeneration. Mit der hohen Bitrate von Industrial
Ethernet kann der Anwender nun die volle Leistung
der IT-Technologien aus der Automatisierung auch für
Industrieanwendungen nutzen.
POWERLINK umfasst jedoch nicht nur leistungsstarke
Funktionen für Echtzeit und Zeitsynchronisierung. Dank
seiner CANOpen-basierten Kommunikation, Netzwerk-
Management und Gerätebeschreibungs modellen
bietet POWERLINK viel mehr als nur ein schnelles
Kommunikationsnetzwerk.
Die perfekte Lösung für:

Anwendungen zur dynamischen
Bewegungssteuerung
 Materialtransport
 Anwendungen zur Synchronisierung und
Positionierung
Bestellnummer
130B1489 Standard, 130B1490 Verstärkte Beschichtung
B-Optionen: Funktionale Erweiterungen
Für Baugrößen A, B, C und D
Funktionale Erweiterungen
B
VLT® Erweiterte E/A MCB 101
VLT® Drehgeber-Option MCB 102
VLT® Resolver-Option MCB 103
VLT® Relais-Option MCB 105
VLT® DC/DC Konverter STO MCB 108
VLT® ATEX PTC Option MCB 112
VLT® Sensor Input Option MCB 114
VLT® Safety Option MCB 140
VLT® Safety Option MCB 150 TTL
VLT® Safety Option MCB 151 HTL
VLT® Erweiterte E/A-Option
MCB 101
Diese E/A-Option erweitert die Anzahl der frei
programmierbaren Steuerein- und -ausgänge um
folgende Schnittstellen:
 3 Digitaleingänge 0-24 V:
Logik '0' < 5 V; Logik '1' > 10 V

2 Analogeingänge 0-10 V:
Auflösung 10 Bit plus Vorzeichen
 2 Digitalausgänge NPN/PNP umschaltbar
 1 Analogausgang 0/4-20 mA
 Federzugklemmen
Bestellnummer
130B1125 Standard,
130B1212 Verstärkte Beschichtung
VLT® Drehgeber-Option MCB 102
Universelle Drehgeberauswertung für den dyna-
mischen Betrieb von Asynchron- oder Permanent-
magnet-Motoren.
Das Drehgebermodul unterstützt:

Inkrementalgeber
 SinCos-Drehgeber als Hyperface®
 Spannungsversorgung für Drehgeber
 RS422-Schnittstelle
 Verbindung mit allen Standard-5 V-Inkremental-
gebern
 Federzugklemmen
Bestellnummer
130B1115 Standard,
130B1203 Verstärkte Beschichtung
VLT® EtherCAT MCA 124
Die VLT® EtherCAT MCA 124-Option ermöglicht den
Anschluss an EtherCAT-basierte Netzwerke über das
EtherCAT-Protokoll.
Die Option erlaubt eine EtherCAT-Verbindung mit voller
Geschwindigkeit und eine Verbindung zum Frequen-
zumrichter mit einem Zeitintervall von 4 ms in beide
Richtungen. Dies ermöglicht den Einsatz der MCA124 in
Netzen von Anwendungen geringer Leistung bis hin zu
Servo-Anwendungen.
 EoE Ethernet over EtherCAT-Unterstützung
 HTTP (Hypertext Transfer Protocol) zur Diagnose
über integrierten Web-Server

SMTP (Simple Mail Transfer Protocol)
für E-Mail-Benachrichtigung
 TCP/IP für einfachen Zugriff auf Frequenzumrichter-
Konfigurationsdaten über MCT 10
Bestellnummer
130B5546 Standard, 130B5646 Verstärkte Beschichtung
FC 301 (Baugröße A1)
n
n
n
n
n
–
n
n
–
–
VLT® Resolver-Option MCB 103
Unterstützt die Resolver-Rückführung für
Asynchron- oder Permanentmagnet-Motoren.
 Eingangsspannung ...................................................2 – 8 V
 Eingangsfrequenz ....................................2,0 kHz – 15 kHz
 Eingangsstrom max ..................................................50 mA
 Sekundäre Eingangsspannung..............................4 V eff.

Federzugklemmen
Bestellnummer
130B1127 Standard,
130B1227 Verstärkte Beschichtung
VLT® Relais-Option MCB 105
Erweitert den Umrichter um 3 zusätzliche Lastrelais
(Wechslerkontakte.
Max. Klemmenleistung:
 AC-1 Ohmsche Last ........................................240 V AC 2 A
 AC-15 induktive Last @cos ф 0.4 ........240 V AC, 0,2 A
 DC-1 Ohmsche Last .......................................... 24 V DC 1 A

DC-13 induktive Last @cos ф 0.4 ............24 V DC 0,1 A
Min. Klemmenleistung:
 DC 5 V ..................................................................................... 10 mA
 Max. Schaltfrequenz bei Nennlast/
Min.-Last 6 min /20 s
-1 -1
 Schützt die Steuerleitungen

Federzugklemmen
Bestellnummer
130B1110 Standard,
130B1210 Verstärkte Beschichtung
VLT® DeviceNet-Konverter
MCA 194
Der VLT® DeviceNet-Konverter MCA 194 emuliert
VLT® 5000-Befehle im VLT® AutomationDrive. Dies
bedeutet, dass ein VLT® 5000 durch den VLT® Auto-
mationDrive ersetzt oder ein bestehendes System
erweitert werden kann, ohne dass ein kostenintensi-
ver Austausch des SPS-Programms erforderlich wäre.
Für eine spätere Aufrüstung mit einem anderen
Feldbus kann der installierte Konverter einfach
ausgebaut und durch eine andere Option ersetzt
werden. Dies sichert die Investition ohne Flexibili-
tätsverlust. Die Option emuliert I/O-Instanzen und
explizite Meldungen eines VLT® 5000.
Bestellnummer
NA Standard, 130B5601 Verstärkte Beschichtung
FC 301
n
n
n
n
–
–
n
n
–
–
VLT® DC/DC Konverter STO
MCB 108
Der VLT® AutomationDrive FC 302 verfügt über ei-
nen Sicherheitseingang, der einkanalig mit 24-V-DC
eff.
angesteuert wird.
eff.
 F ür die meisten Anwendungen ermöglicht der DC/
DC-Konverter dem Anwender eine wirtschaftliche
Lösung für die Sicherheit. Für Anwendungen mit
höheren Sicherheitsanforderungen, wie Safety PLC,
Lichtgitter usw., ermöglicht das Optionsmodul den
Anschluss einer zwei drahtigen Sicherheitsverbin-
dung
 D er DC/DC Konverter STO MCB 108 erlaubt es der
Safety PLC, die Plus- oder Minus-Verbindung zu
unterbrechen, ohne das Abtastsignal der Safe PLC
zu beeinträchtigen.
Bestellnummer
130B1120 Standard,
130B1220 Verstärkte Beschichtung
VLT® ATEX PTC Option MCB 112
Mit der VLT® ATEX PTC Option MCB 112 ermöglicht
der VLT® AutomationDrive FC 302 eine verbesserte
Überwachung des Motorzustands im Vergleich zur
integrierten ETR-Funktion und zur Thermistorklem-
me.

Schützt den Motor vor Überhitzung
 N ach ATEX für eine Verwendung mit Ex d- und
Ex e-Motoren (EX-e nur FC 302) zugelassen
 V erwendet die gemäß SIL 2 IEC 61508 zugelassene
Funktion „Sicherer Stopp"
Bestellnummer
NA Standard, 130B1137 Verstärkte Beschichtung
| | VLT® AutomationDrive
0,25 – 400 kW
FC 302
n
n
n
n
n
n
n
n
n
n
