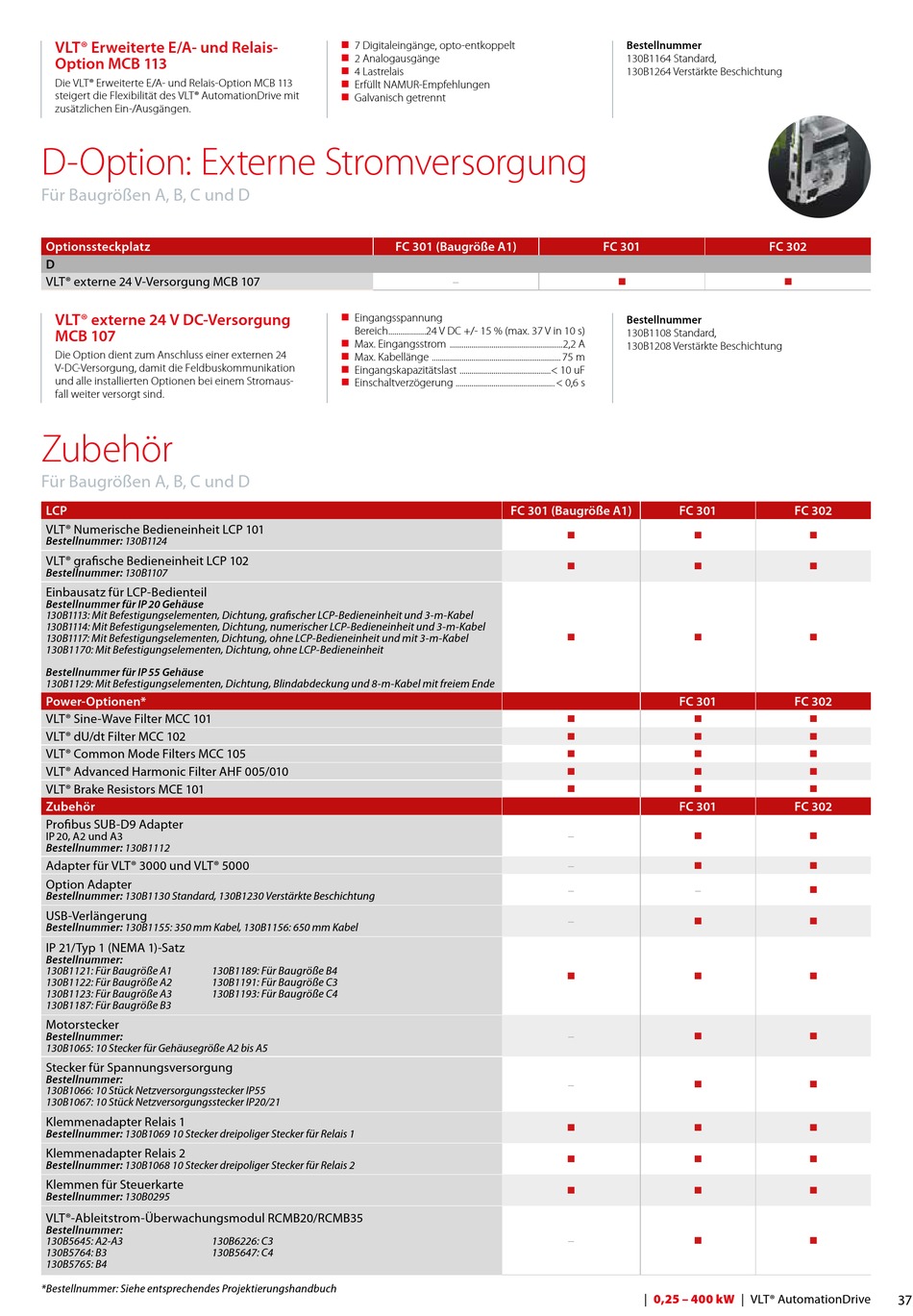

Danfoss VLT AutomationDrive FC 301 Bedienungsanleitung Seite 37

VLT® Erweiterte E/A- und Relais-
Option MCB 113
Die VLT® Erweiterte E/A- und Relais-Option MCB 113
steigert die Flexibilität des VLT® AutomationDrive mit
zusätzlichen Ein-/Ausgängen.
D-Option: Externe Stromversorgung
Für Baugrößen A, B, C und D
Optionssteckplatz
D
VLT® externe 24 V-Versorgung MCB 107
VLT® externe 24 V DC-Versorgung
MCB 107
Die Option dient zum Anschluss einer externen 24
V-DC-Versorgung, damit die Feldbuskommunikation
und alle installierten Optionen bei einem Stromaus-
fall weiter versorgt sind.
Zubehör
Für Baugrößen A, B, C und D
LCP
VLT® Numerische Bedieneinheit LCP 101
Bestellnummer: 130B1124
VLT® grafische Bedieneinheit LCP 102
Bestellnummer: 130B1107
Einbausatz für LCP-Bedienteil
Bestellnummer für IP 20 Gehäuse
130B1113: Mit Befestigungselementen, Dichtung, grafischer LCP­Bedieneinheit und 3­m­Kabel
130B1114: Mit Befestigungselementen, Dichtung, numerischer LCP­Bedieneinheit und 3­m­Kabel
130B1117: Mit Befestigungselementen, Dichtung, ohne LCP­Bedieneinheit und mit 3­m­Kabel
130B1170: Mit Befestigungselementen, Dichtung, ohne LCP­Bedieneinheit
Bestellnummer für IP 55 Gehäuse
130B1129: Mit Befestigungselementen, Dichtung, Blindabdeckung und 8­m­Kabel mit freiem Ende
Power-Optionen*
VLT® Sine-Wave Filter MCC 101
VLT® dU/dt Filter MCC 102
VLT® Common Mode Filters MCC 105
VLT® Advanced Harmonic Filter AHF 005/010
VLT® Brake Resistors MCE 101
Zubehör
Profibus SUB-D9 Adapter
IP 20, A2 und A3
Bestellnummer: 130B1112
Adapter für VLT® 3000 und VLT® 5000
Option Adapter
Bestellnummer: 130B1130 Standard, 130B1230 Verstärkte Beschichtung
USB-Verlängerung
Bestellnummer: 130B1155: 350 mm Kabel, 130B1156: 650 mm Kabel
IP 21/Typ 1 (NEMA 1)-Satz
Bestellnummer:
130B1121: Für Baugröße A1 130B1189: Für Baugröße B4
130B1122: Für Baugröße A2 130B1191: Für Baugröße C3
130B1123: Für Baugröße A3 130B1193: Für Baugröße C4
130B1187: Für Baugröße B3
Motorstecker
Bestellnummer:
130B1065: 10 Stecker für Gehäusegröße A2 bis A5
Stecker für Spannungsversorgung
Bestellnummer:
130B1066: 10 Stück Netzversorgungsstecker IP55
130B1067: 10 Stück Netzversorgungsstecker IP20/21
Klemmenadapter Relais 1
Bestellnummer: 130B1069 10 Stecker dreipoliger Stecker für Relais 1
Klemmenadapter Relais 2
Bestellnummer: 130B1068 10 Stecker dreipoliger Stecker für Relais 2
Klemmen für Steuerkarte
Bestellnummer: 130B0295
VLT®-Ableitstrom-Überwachungsmodul RCMB20/RCMB35
Bestellnummer:
130B5645: A2­A3 130B6226: C3
130B5764: B3 130B5647: C4
130B5765: B4
*Bestellnummer: Siehe entsprechendes Projektierungshandbuch
 7 Digitaleingänge, opto-entkoppelt
 2 Analogausgänge

4 Lastrelais
 Erfüllt NAMUR-Empfehlungen
 Galvanisch getrennt
FC 301 (Baugröße A1)
–
 Eingangsspannung
Bereich ...................24 V DC +/- 15 % (max. 37 V in 10 s)
 Max. Eingangsstrom .........................................................2,2 A
 Max. Kabellänge ................................................................. 75 m
 Eingangskapazitätslast ..............................................< 10 uF

Einschaltverzögerung .................................................. < 0,6 s
FC 301 (Baugröße A1)
Bestellnummer
130B1164 Standard,
130B1264 Verstärkte Beschichtung
FC 301
n
Bestellnummer
130B1108 Standard,
130B1208 Verstärkte Beschichtung
FC 301
n n
n n
n n
FC 301
n n
n n
n n
n n
n n
FC 301
–
n
–
n
– –
–
n
n n
–
n
–
n
n n
n n
n n
–
n
|
0,25 – 400 kW
