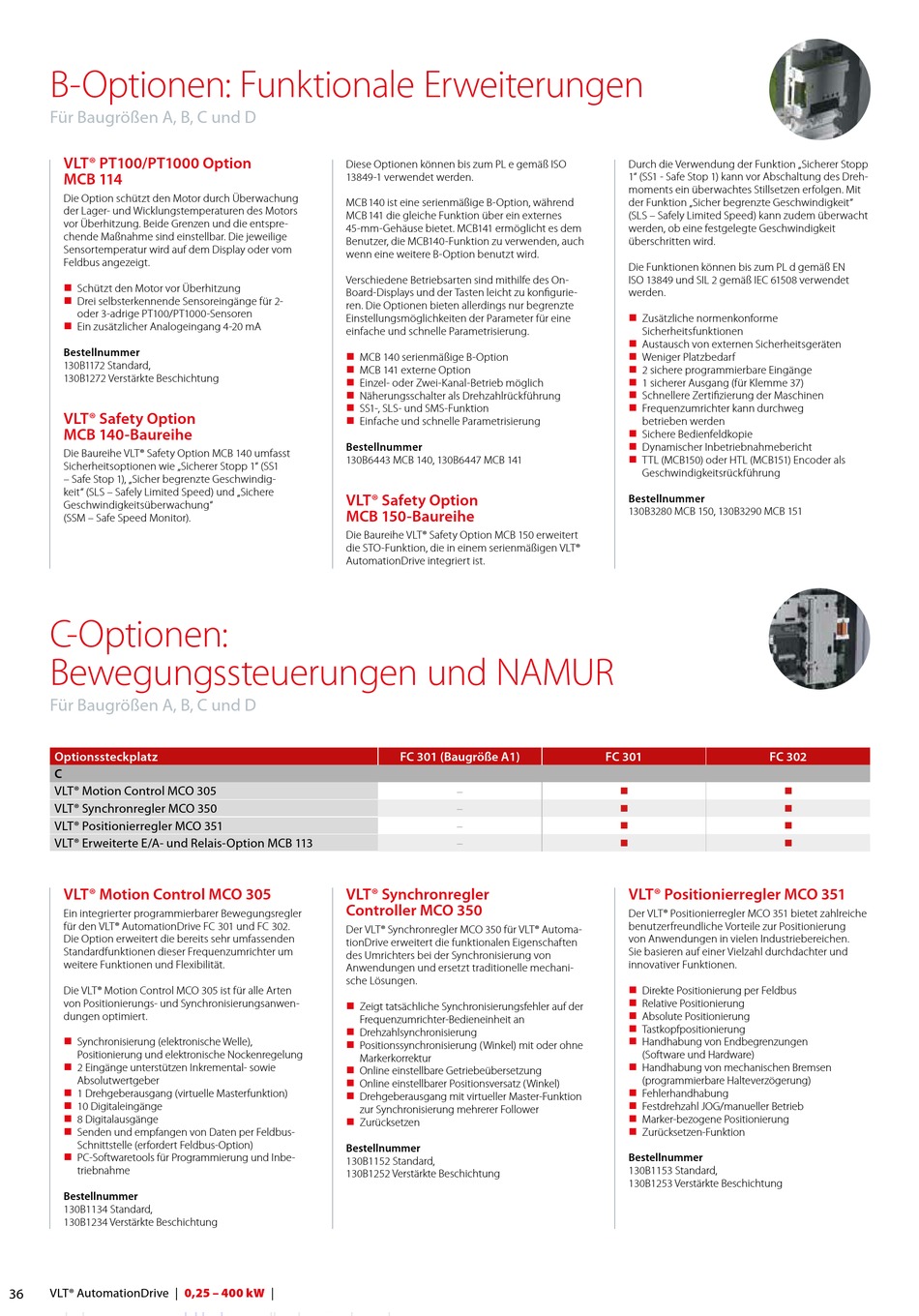

B-Optionen: Funktionale Erweiterungen
Für Baugrößen A, B, C und D
VLT® PT100/PT1000 Option
MCB 114
Die Option schützt den Motor durch Überwachung
der Lager- und Wicklungstemperaturen des Motors
vor Überhitzung. Beide Grenzen und die entspre-
chende Maßnahme sind einstellbar. Die jeweilige
Sensortemperatur wird auf dem Display oder vom
Feldbus angezeigt.
 Schützt den Motor vor Überhitzung
 Drei selbsterkennende Sensoreingänge für 2-
oder 3-adrige PT100/PT1000-Sensoren
 E in zusätzlicher Analogeingang 4-20 mA
Bestellnummer
130B1172 Standard,
130B1272 Verstärkte Beschichtung
VLT® Safety Option
MCB 140-Baureihe
Die Baureihe VLT® Safety Option MCB 140 umfasst
Sicherheitsoptionen wie „Sicherer Stopp 1" (SS1
– Safe Stop 1), „Sicher begrenzte Geschwindig-
keit" (SLS – Safely Limited Speed) und „Sichere
Geschwindigkeits über wachung"
(SSM – Safe Speed Monitor).
C-Optionen:
Bewegungssteuerungen und NAMUR
Für Baugrößen A, B, C und D
Optionssteckplatz
C
VLT® Motion Control MCO 305
VLT® Synchronregler MCO 350
VLT® Positionierregler MCO 351
VLT® Erweiterte E/A- und Relais-Option MCB 113
VLT® Motion Control MCO 305
Ein integrierter programmierbarer Bewegungsregler
für den VLT® AutomationDrive FC 301 und FC 302.
Die Option erweitert die bereits sehr umfassenden
Standardfunktionen dieser Frequenzumrichter um
weitere Funktionen und Flexibilität.
Die VLT® Motion Control MCO 305 ist für alle Arten
von Positionierungs- und Synchronisierungsanwen-
dungen optimiert.
 Synchronisierung (elektronische Welle),
Positionierung und elektronische Nockenregelung
 2 Eingänge unterstützen Inkremental- sowie
Absolutwertgeber
 1 Drehgeberausgang (virtuelle Masterfunktion)

10 Digitaleingänge
 8 Digitalausgänge
 Senden und empfangen von Daten per Feldbus-
Schnittstelle (erfordert Feldbus-Option)
 PC-Softwaretools für Programmierung und Inbe-
triebnahme
Bestellnummer
130B1134 Standard,
130B1234 Verstärkte Beschichtung
36 VLT® AutomationDrive |
Diese Optionen können bis zum PL e gemäß ISO
13849-1 verwendet werden.
MCB 140 ist eine serienmäßige B-Option, während
MCB 141 die gleiche Funktion über ein externes
45-mm-Gehäuse bietet. MCB141 ermöglicht es dem
Benutzer, die MCB140-Funktion zu verwenden, auch
wenn eine weitere B-Option benutzt wird.
Verschiedene Betriebsarten sind mithilfe des On-
Board-Displays und der Tasten leicht zu konfigurie-
ren. Die Optionen bieten allerdings nur begrenzte
Einstellungsmöglichkeiten der Parameter für eine
einfache und schnelle Parametrisierung.






Bestellnummer
130B6443 MCB 140, 130B6447 MCB 141
VLT® Safety Option
MCB 150-Baureihe
Die Baureihe VLT® Safety Option MCB 150 erweitert
die STO-Funktion, die in einem serienmäßigen VLT®
AutomationDrive integriert ist.
VLT® Synchronregler
Controller MCO 350
Der VLT® Synchronregler MCO 350 für VLT® Automa-
tionDrive erweitert die funktionalen Eigenschaften
des Umrichters bei der Synchronisierung von
Anwendungen und ersetzt traditionelle mechani-
sche Lösungen.







Bestellnummer
130B1152 Standard,
130B1252 Verstärkte Beschichtung
|
0,25 – 400 kW
MCB 140 serienmäßige B-Option
MCB 141 externe Option
Einzel- oder Zwei-Kanal-Betrieb möglich
Näherungsschalter als Drehzahlrückführung
SS1-, SLS- und SMS-Funktion
Einfache und schnelle Parametrisierung
FC 301 (Baugröße A1)
–
–
–
–
Zeigt tatsächliche Synchronisierungsfehler auf der
Frequenzumrichter-Bedieneinheit an
Drehzahlsynchronisierung
Positionssynchronisierung (Winkel) mit oder ohne
Markerkorrektur
Online einstellbare Getriebeübersetzung
Online einstellbarer Positionsversatz (Winkel)
Drehgeberausgang mit virtueller Master-Funktion
zur Synchronisierung mehrerer Follower
Zurücksetzen
Durch die Verwendung der Funktion „Sicherer Stopp
1" (SS1 - Safe Stop 1) kann vor Abschaltung des Dreh-
moments ein überwachtes Stillsetzen erfolgen. Mit
der Funktion „Sicher begrenzte Geschwindigkeit"
(SLS – Safely Limited Speed) kann zudem überwacht
werden, ob eine festgelegte Geschwindigkeit
überschritten wird.
Die Funktionen können bis zum PL d gemäß EN
ISO 13849 und SIL 2 gemäß IEC 61508 verwendet
werden.
 Zusätzliche normenkonforme
Sicherheitsfunktionen

Austausch von externen Sicherheitsgeräten
 Weniger Platzbedarf
 2 sichere programmierbare Eingänge

1 sicherer Ausgang (für Klemme 37)
 Schnellere Zertifizierung der Maschinen
 Frequenzumrichter kann durchweg
betrieben werden
 Sichere Bedienfeldkopie
 Dynamischer Inbetriebnahmebericht
 TTL (MCB150) oder HTL (MCB151) Encoder als
Geschwindigkeitsrückführung
Bestellnummer
130B3280 MCB 150, 130B3290 MCB 151
FC 301 FC 302
n
n
n
n
VLT® Positionierregler MCO 351
Der VLT® Positionierregler MCO 351 bietet zahlreiche
benutzerfreundliche Vorteile zur Positionierung
von Anwendungen in vielen Industriebereichen.
Sie basieren auf einer Vielzahl durchdachter und
innovativer Funktionen.
 Direkte Positionierung per Feldbus
 Relative Positionierung

A bsolute Positionierung
 Tastkopfpositionierung
 Handhabung von Endbegrenzungen
(Software und Hardware)
 Handhabung von mechanischen Bremsen
(programmierbare Halteverzögerung)
 Fehlerhandhabung

Festdrehzahl JOG/manueller Betrieb
 Marker-bezogene Positionierung
 Zurücksetzen-Funktion
Bestellnummer
130B1153 Standard,
130B1253 Verstärkte Beschichtung
n
n
n
n
