2

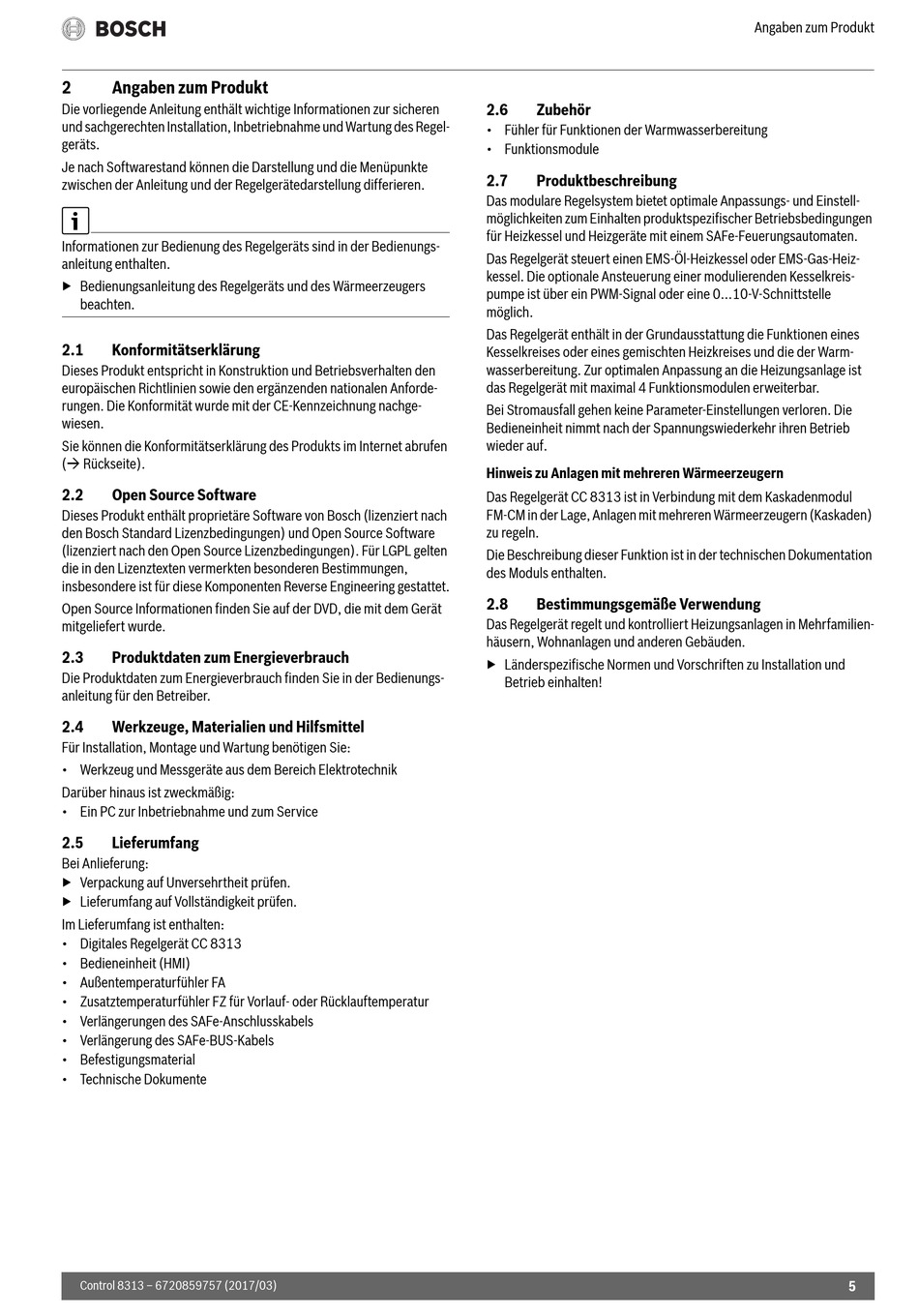

Angaben zum Produkt
Die vorliegende Anleitung enthält wichtige Informationen zur sicheren
und sachgerechten Installation, Inbetriebnahme und Wartung des Regel-
geräts.
Je nach Softwarestand können die Darstellung und die Menüpunkte
zwischen der Anleitung und der Regelgerätedarstellung differieren.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers
beachten.
2.1
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wurde mit der CE-Kennzeichnung nachge-
wiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
2.2
Open Source Software
Dieses Produkt enthält proprietäre Software von Bosch (lizenziert nach
den Bosch Standard Lizenzbedingungen) und Open Source Software
(lizenziert nach den Open Source Lizenzbedingungen). Für LGPL gelten
die in den Lizenztexten vermerkten besonderen Bestimmungen,
insbesondere ist für diese Komponenten Reverse Engineering gestattet.
Open Source Informationen finden Sie auf der DVD, die mit dem Gerät
mitgeliefert wurde.
2.3
Produktdaten zum Energieverbrauch
Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs-
anleitung für den Betreiber.
2.4
Werkzeuge, Materialien und Hilfsmittel
Für Installation, Montage und Wartung benötigen Sie:
• Werkzeug und Messgeräte aus dem Bereich Elektrotechnik
Darüber hinaus ist zweckmäßig:
• Ein PC zur Inbetriebnahme und zum Service
2.5
Lieferumfang
Bei Anlieferung:
▶ Verpackung auf Unversehrtheit prüfen.
▶ Lieferumfang auf Vollständigkeit prüfen.
Im Lieferumfang ist enthalten:
• Digitales Regelgerät CC 8313
• Bedieneinheit (HMI)
• Außentemperaturfühler FA
• Zusatztemperaturfühler FZ für Vorlauf- oder Rücklauftemperatur
• Verlängerungen des SAFe-Anschlusskabels
• Verlängerung des SAFe-BUS-Kabels
• Befestigungsmaterial
• Technische Dokumente
Control 8313 – 6720859757 (2017/03)
2.6
Zubehör
• Fühler für Funktionen der Warmwasserbereitung
• Funktionsmodule
2.7
Produktbeschreibung
Das modulare Regelsystem bietet optimale Anpassungs- und Einstell-
möglichkeiten zum Einhalten produktspezifischer Betriebsbedingungen
für Heizkessel und Heizgeräte mit einem SAFe-Feuerungsautomaten.
Das Regelgerät steuert einen EMS-Öl-Heizkessel oder EMS-Gas-Heiz-
kessel. Die optionale Ansteuerung einer modulierenden Kesselkreis-
pumpe ist über ein PWM-Signal oder eine 0...10-V-Schnittstelle
möglich.
Das Regelgerät enthält in der Grundausstattung die Funktionen eines
Kesselkreises oder eines gemischten Heizkreises und die der Warm-
wasserbereitung. Zur optimalen Anpassung an die Heizungsanlage ist
das Regelgerät mit maximal 4 Funktionsmodulen erweiterbar.
Bei Stromausfall gehen keine Parameter-Einstellungen verloren. Die
Bedieneinheit nimmt nach der Spannungswiederkehr ihren Betrieb
wieder auf.
Hinweis zu Anlagen mit mehreren Wärmeerzeugern
Das Regelgerät CC 8313 ist in Verbindung mit dem Kaskadenmodul
FM-CM in der Lage, Anlagen mit mehreren Wärmeerzeugern (Kaskaden)
zu regeln.
Die Beschreibung dieser Funktion ist in der technischen Dokumentation
des Moduls enthalten.
2.8
Bestimmungsgemäße Verwendung
Das Regelgerät regelt und kontrolliert Heizungsanlagen in Mehrfamilien-
häusern, Wohnanlagen und anderen Gebäuden.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten!
Angaben zum Produkt
5
