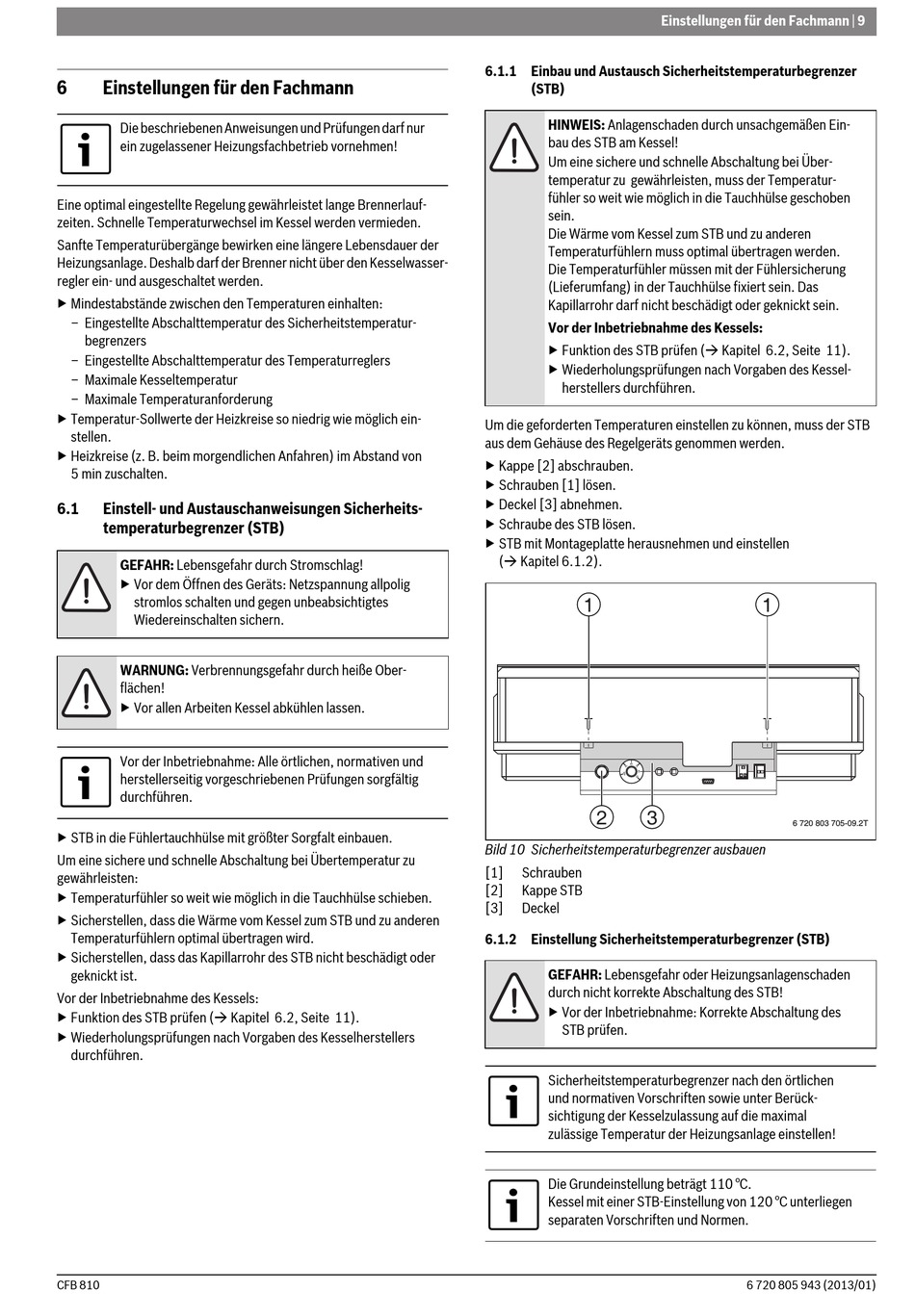

6 Einstellungen für den Fachmann
Die beschriebenen Anweisungen und Prüfungen darf nur
ein zugelassener Heizungsfachbetrieb vornehmen!
Eine optimal eingestellte Regelung gewährleistet lange Brennerlauf-
zeiten. Schnelle Temperaturwechsel im Kessel werden vermieden.
Sanfte Temperaturübergänge bewirken eine längere Lebensdauer der
Heizungsanlage. Deshalb darf der Brenner nicht über den Kesselwasser-
regler ein- und ausgeschaltet werden.
▶ Mindestabstände zwischen den Temperaturen einhalten:
– Eingestellte Abschalttemperatur des Sicherheitstemperatur-
begrenzers
– Eingestellte Abschalttemperatur des Temperaturreglers
– Maximale Kesseltemperatur
– Maximale Temperaturanforderung
▶ Temperatur-Sollwerte der Heizkreise so niedrig wie möglich ein-
stellen.
▶ Heizkreise (z. B. beim morgendlichen Anfahren) im Abstand von
5 min zuschalten.
6.1 Einstell- und Austauschanweisungen Sicherheits-
temperaturbegrenzer (STB)
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes
Wiedereinschalten sichern.
WARNUNG: Verbrennungsgefahr durch heiße Ober-
flächen!
▶ Vor allen Arbeiten Kessel abkühlen lassen.
Vor der Inbetriebnahme: Alle örtlichen, normativen und
herstellerseitig vorgeschriebenen Prüfungen sorgfältig
durchführen.
▶ STB in die Fühlertauchhülse mit größter Sorgfalt einbauen.
Um eine sichere und schnelle Abschaltung bei Übertemperatur zu
gewährleisten:
▶ Temperaturfühler so weit wie möglich in die Tauchhülse schieben.
▶ Sicherstellen, dass die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern optimal übertragen wird.
▶ Sicherstellen, dass das Kapillarrohr des STB nicht beschädigt oder
geknickt ist.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen ( Kapitel 6.2, Seite 11).
▶ Wiederholungsprüfungen nach Vorgaben des Kesselherstellers
durchführen.
CFB 810

6.1.1 Einbau und Austausch Sicherheitstemperaturbegrenzer

(STB)

HINWEIS: Anlagenschaden durch unsachgemäßen Ein-
bau des STB am Kessel!
Um eine sichere und schnelle Abschaltung bei Über-
temperatur zu gewährleisten, muss der Temperatur-
fühler so weit wie möglich in die Tauchhülse geschoben
sein.
Die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern muss optimal übertragen werden.
Die Temperaturfühler müssen mit der Fühlersicherung
(Lieferumfang) in der Tauchhülse fixiert sein. Das
Kapillarrohr darf nicht beschädigt oder geknickt sein.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen ( Kapitel 6.2, Seite 11).
▶ Wiederholungsprüfungen nach Vorgaben des Kessel-
herstellers durchführen.
Um die geforderten Temperaturen einstellen zu können, muss der STB
aus dem Gehäuse des Regelgeräts genommen werden.
▶ Kappe [2] abschrauben.
▶ Schrauben [1] lösen.
▶ Deckel [3] abnehmen.
▶ Schraube des STB lösen.
▶ STB mit Montageplatte herausnehmen und einstellen
( Kapitel 6.1.2).
1
2 3
Bild 10 Sicherheitstemperaturbegrenzer ausbauen
[1] Schrauben
[2] Kappe STB
[3] Deckel

6.1.2 Einstellung Sicherheitstemperaturbegrenzer (STB)

GEFAHR: Lebensgefahr oder Heizungsanlagenschaden
durch nicht korrekte Abschaltung des STB!
▶ Vor der Inbetriebnahme: Korrekte Abschaltung des
STB prüfen.
Sicherheitstemperaturbegrenzer nach den örtlichen
und normativen Vorschriften sowie unter Berück-
sichtigung der Kesselzulassung auf die maximal
zulässige Temperatur der Heizungsanlage einstellen!
Die Grundeinstellung beträgt 110 °C.
Kessel mit einer STB-Einstellung von 120 °C unterliegen
separaten Vorschriften und Normen.
Einstellungen für den Fachmann | 9
1
6 720 803 705-09.2T
6 720 805 943 (2013/01)
