Abschnitt 8
Spannungsschutz
8.3.3.5
216
Der Spannungswandler zur Messung der Leiter-Erde-Spannungen misst am
fehlerhaften Leiter keine Spannung. Die beiden intakten Leiter messen die volle
Leiter-Leiter-Spannung, da der defekte Leiter an der Erdung angeschlossen ist. Die
Verlagerungsüberspannung beträgt drei Mal die Leiter-Erd-Spannung. Siehe
Abbildung 79.

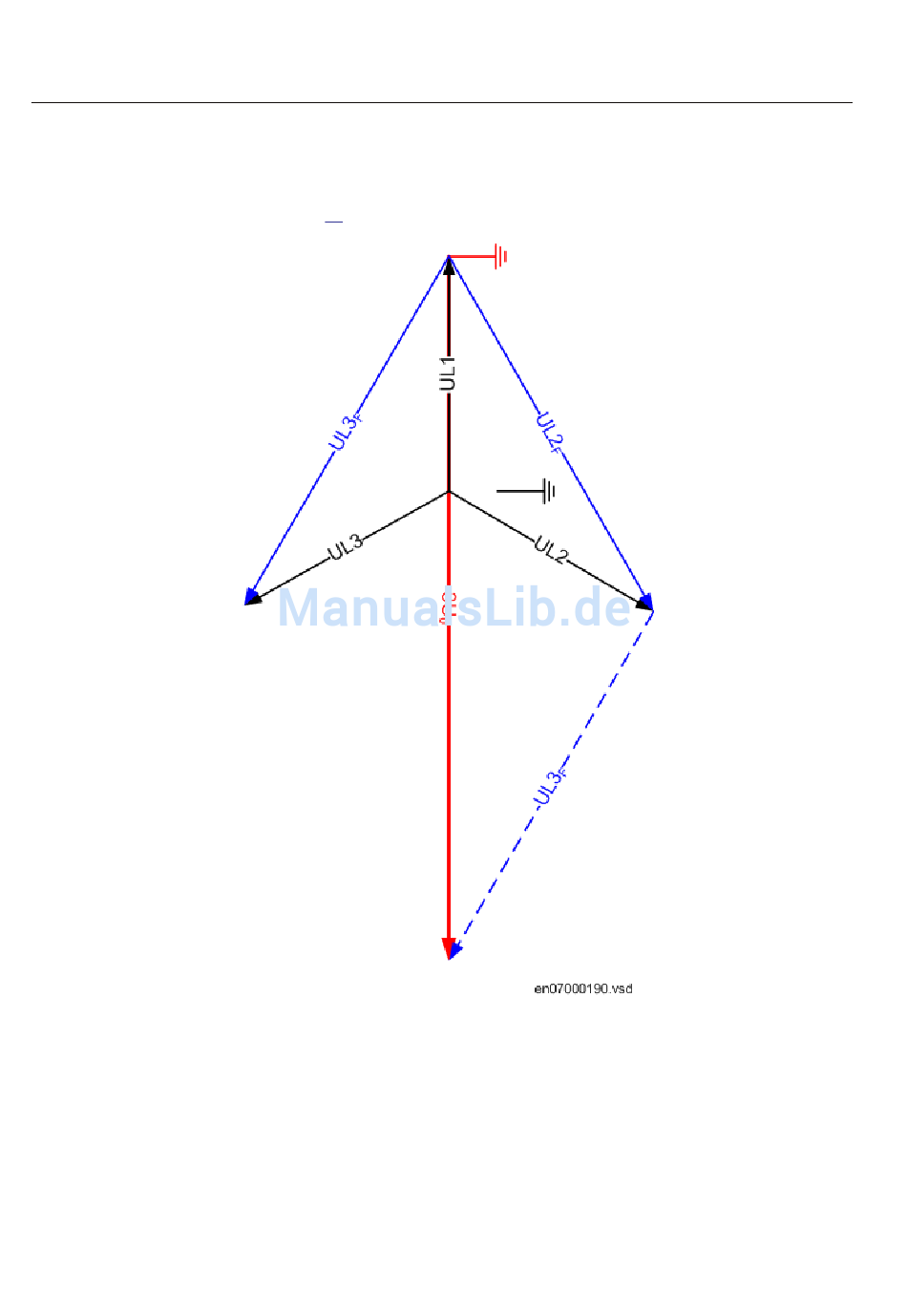

IEC07000190 V1 DE
Abb. 79: Erdfehler in hochohmig geerdeten Netzen

Niederohmig geerdetes Netz

In niederohmig geerdeten Netzen zeigt ein Erdfehler an einem Leiter einen
Spannungszusammenbruch in diesem Leiter an. Die zwei gesunden Leiter weisen
1MRK 511 310-UDE -
Anwendungs-Handbuch
