Abschnitt 7
Stromschutz
7.8.2
7.8.2.1
7.8.2.2
168
Für Gasturbinen wird normalerweise kein Rückleistungsschutz benötigt.
In Abbildung 75 ist der Rückleistungsschutz mit Unterleistungsschutz und
Überleistungsschutz dargestellt. Der Unterleistungsschutz bietet einen größeren
Spielraum und ein höheres Maß an Unabhängigkeit. Andererseits ist das Risiko
eines unerwünschten Auslösens direkt nach der Synchronisierung größer. Der
Unterleistungsschutz sollte so eingestellt werden, dass er dann auslöst, wenn die
Wirkleistung vom Generator unter ca. 2% liegt. Der Überleistungsschutz sollte so
eingestellt werden, dass er dann auslöst, wenn der Leistungsfluss vom Netz zum
Generator über 1% liegt.
Unterleistungsschutz
Q
Arbeitsleitung
Toleranz
P
Arbeitspunkt ohne
Turbinendrehzahl
IEC09000019 V2 DE

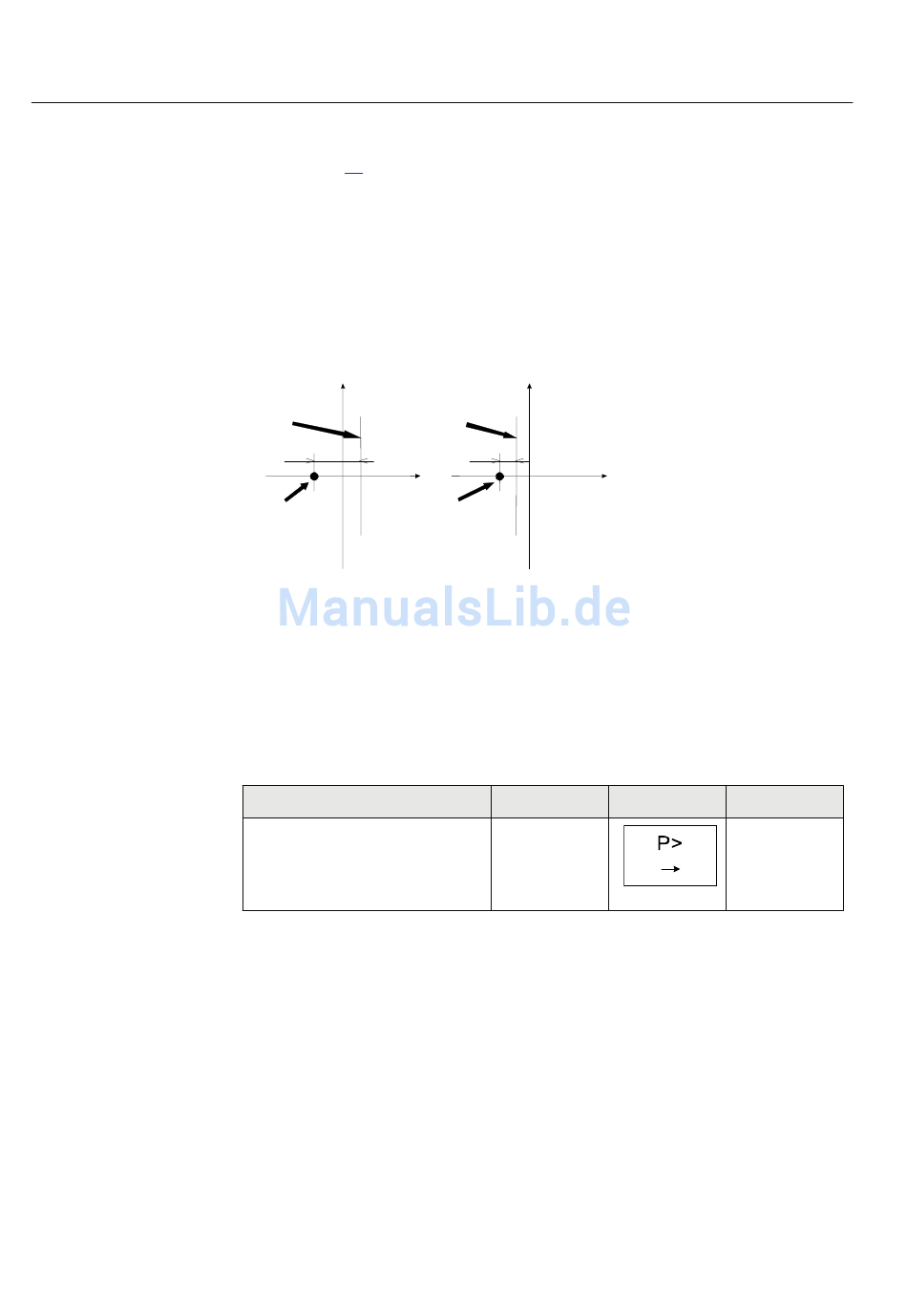

Abb. 75: Rückleistungsschutz mit Unterleistungs- und Überleistungsschutz
GOPPDOP - Gerichteter Überleistungsschutz

Kennung

Funktionsbeschreibung
Gerichteter Überleistungsschutz

Einstellrichtlinien

Allgemeine Geräte-Bezugswerte für den Primärstrom (IBase), Primärspannung
(UBase) und Primärleistung (SBase) sind in den globalen Bezugswerten für die
Einstellfunktion GBASVAL eingestellt. Der Einstellparameter GlobalBaseSel wird
verwendet, um eine GBASVAL-Funktion als Referenz für die Basiswerte
auszuwählen.
Operation: Über den Parameter Operation kann die Funktion auf On/Off gesetzt
werden.
Überleistungsschutz
Q
Arbeitsleitung
Toleranz
Arbeitspunkt ohne
Turbinendrehzahl
=IEC09000019=2=de=Original.vsd
IEC 61850 Identifi‐
zierung
GOPPDOP
1MRK 504 124-UDE -
P
IEC 60617 Identifi‐ ANSI/IEEE C37.2
zierung Gerätenummer
32
DOCUMENT172362-IMG158942
V1 DE
Anwendungs-Handbuch
