Drei-Wicklungs-Transformator Yyd - ABB RET650 Handbuch

1MRK 504 124-UDE -
2.3.6
Anwendungs-Handbuch
3
IEC09000437 V1 EN

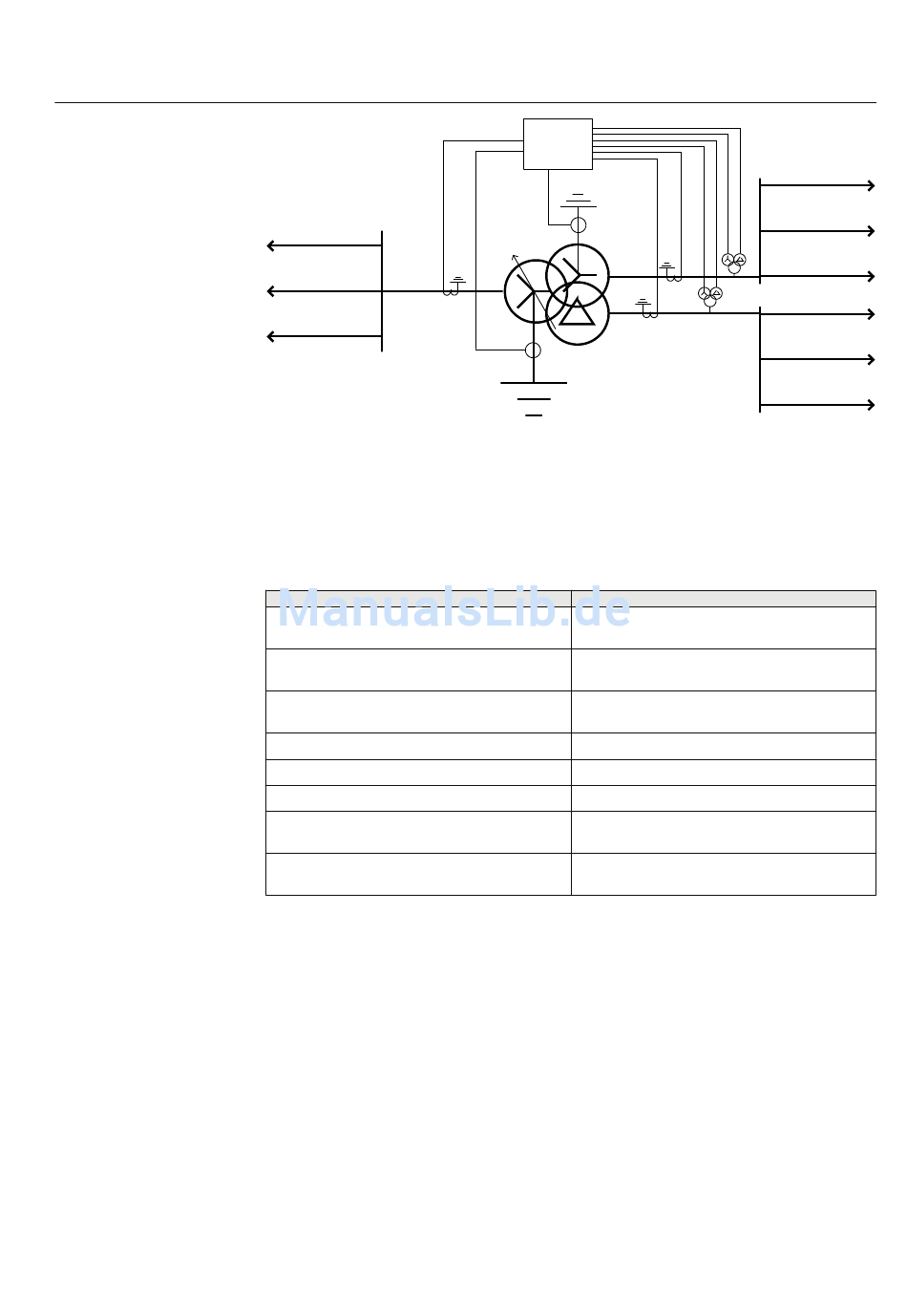

Abb. 7: Yyd-Transformator mit drei Wicklungen; Oberspannungsseite:
niederohmig geerdet, Unterspannungsseite 1: niederohmig
geerdet, Unterspannungsseite 2: Dreieck
Tabelle 4: Typische Daten für eine Transformatoranwendung
Bestellartikel
Bemessungsspannung der Oberspannungsseite
(UN, HV)
Bemessungsspannung der Unterspannungsseite
1 (UM1, HV)
Bemessungsspannung der Unterspannungsseite
2 (UM2, HV)
Transformator-Bemessungsleistung (SN)
Stufenschalter
Kurzschlussleistung auf der Oberspannungsseite
Kurzschlussleistung auf der Unterspannungssei‐
te 1
Kurzschlussleistung auf der Unterspannungssei‐
te 2

Drei-Wicklungs-Transformator Yyd

Dieses Anwendungsbeispiel gilt für den Drei-Wicklungs-Transformator Yyd mit
folgenden Eigenschaften:
• Oberspannungsseite, niederohmig geerdet
• Unterspannungsseite 1, niederohmig geerdet
• Unterspannungsseite 2, Dreieckswicklung
RET650
1
3
3
1
Daten
110 - 400 kV
11 - 110 kV
11 - 110 kV
25 - 500 MVA
Auf Wicklung der HV-Seite
500 - 10.000 MVA
0 - 5.000 MVA
0 - 5.000 MVA
Abschnitt 2
Anwendung
3
1
3 1
IEC09000437-1-en.vsd
