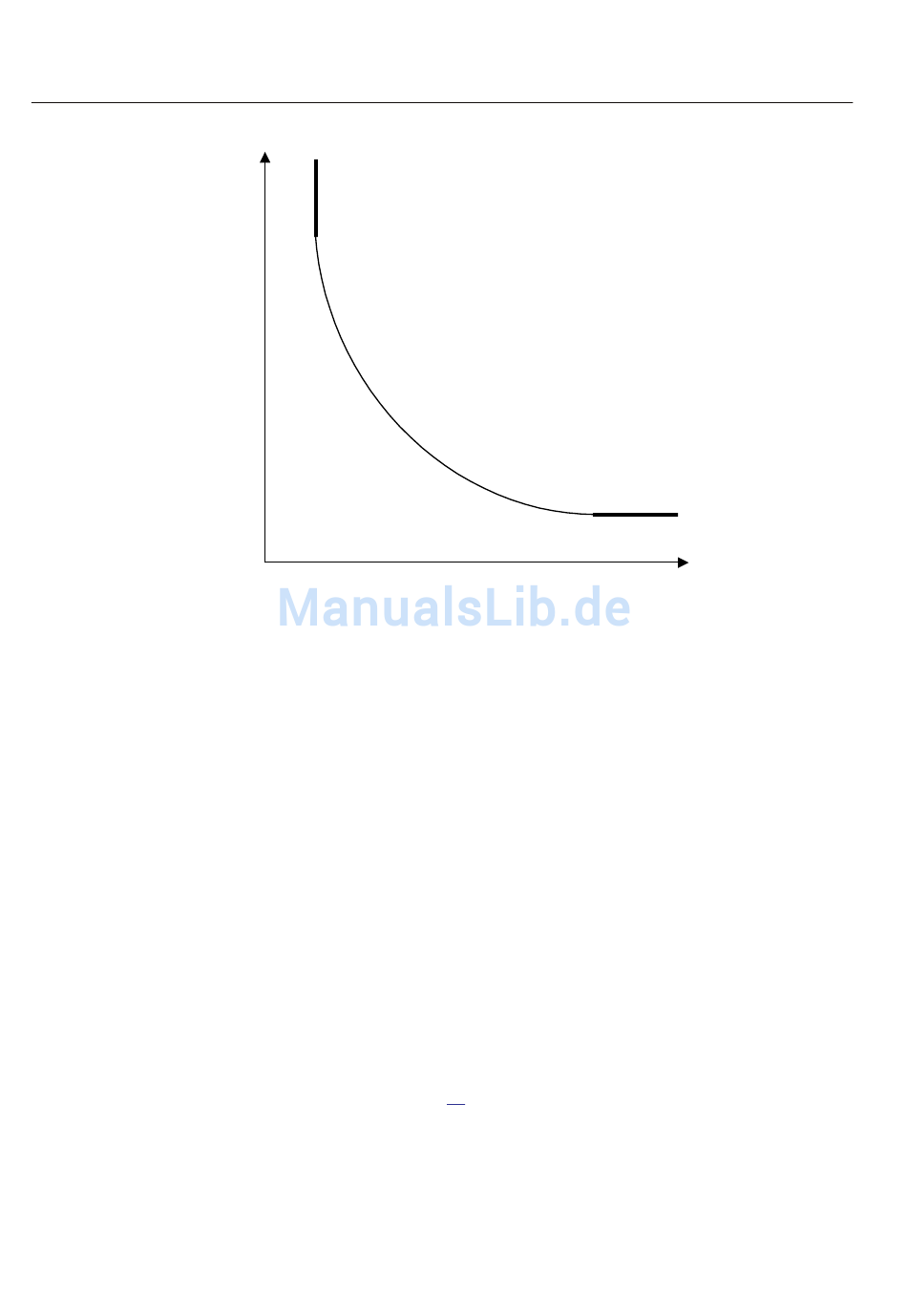

Abb. 61: Minimaler Ansprechstrom und minimale Auslösezeit für abhängige
Zeitcharakteristiken
Um der Definition der Kurven vollständig zu entsprechen, wird als
Einstellparameter tnMin der Wert verwendet, der der Betriebszeit der gewählten
stromabhängigen Kurve für den gemessenen Strom des Zwanzigfachen des
eingestellten Stromansprechwerts entspricht. Bitte beachten Sie, dass die
Auslösezeit vom gewählten Einstellwert für den Zeitmultiplikator kn abhängt.

Aktuelle Anwendungen

Der vierstufige Leiter-Überstromschutz kann, je nach Anwendung, auf
unterschiedliche Weise verwendet werden. Eine allgemeine Beschreibung folgt
unten.
Der Ansprechstrom, der den inversen Zeitschutz oder der niedrigste
Stromstufenkonstante inverser Zeitschutz einstellt, benötigt eine Stromeinstellung,
die so hoch sein muss, dass der höchstmögliche Laststrom den Schutz nicht auslöst.
Hier muss ebenfalls die Stromgröße für das Rücksetzen der Schutzfunktion
berücksichtigt werden, damit eine kurze Spitze von Überstrom keine
Schutzfunktion verursacht, auch nicht, wenn der Überstrom angestiegen ist. Dieses
Phänomen ist in Abbildung
=IEC09000164=1=de=Original.vsd
62 dargestellt.
