Abschnitt 12
Logik
262
Der Ablauf der Funktionen, wie im konfigurierbaren Logikblock definiert, erfolgt
entsprechend einer festen Sequenz mit verschiedenen Zykluszeiten.
Für jede Zykluszeit ist im Funktionsblock eine Ausführungsnummer festgelegt.
Diese wird beim Einsatz des ACT Konfigurationstools unter der Bezeichnung des
Funktionsblocks und der Zykluszeit angezeigt, siehe Beispiel unten.
IEC09000695 V2 EN

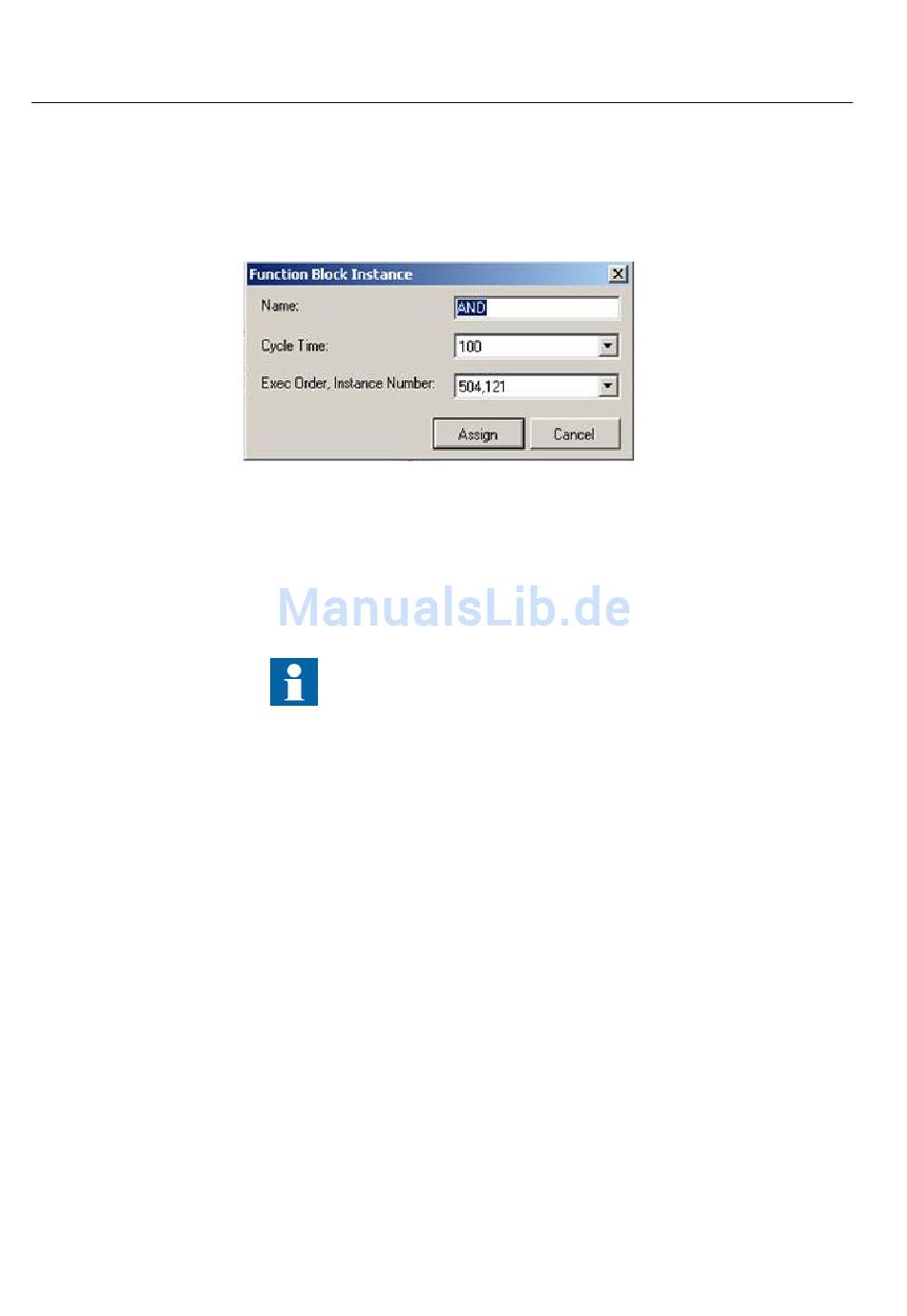

Abb. 103: Beispielbezeichnung, Ausführungsnummer und Zykluszeit der
Logikfunktion
Die Ausführung verschiedener Funktionsblöcke im gleichen Zyklus wird durch die
Ordnung der Ausführungsnummern festgelegt. Bei der Verknüpfung zweier oder
mehrerer logischer Funktionen zu Serien ist dies immer zu beachten.
Bei der Verknüpfung von Funktionsblöcken mit einer schnellen
Zykluszeit und Funktionsblöcken mit einer langsamen Zykluszeit
immer Vorsicht walten lassen.
Die logischen Kreise immer sorgfältig aufbauen und immer die
Ausführungssequenzen der verschiedenen Funktionen überprüfen.
In anderen Fällen muss eine zusätzliche Zeitverzögerung in die
logischen Schemata integriert werden, um Fehler zu vermeiden, z.
B. konkurrierende Funktionen.
Der Standardwert an allen vier Eingängen der AND Gatter ist 1.
Dadurch kann der Benutzer genau die erforderliche Anzahl
Eingänge verwenden und die übrigen unangeschlossen belassen.
Der Ausgang OUT hat anfangs den Standardwert 0. Dieser
unterdrückt einen Zyklusimpuls, wenn die Funktion in die falsche
Ausführungsreihenfolge gesetzt wurde.
IEC09000695_2_en.vsd
