Wird eine der oben aufgeführten Erfassungsfunktionen (Erfassung des
Kurvenverlaufsform, Filterung der 2. und der 5. Oberschwingungen) in einem
Leiter aktiviert, dann kann ein Cross-Blocking eingesetzt werden, um die
Auslösung des Differentialschutzes in den anderen Leitern zu blockieren. Es
ist empfehlenswert, das Cross-Blocking einzuschalten.
8. Unterdrückungs-Charakteristiken einstellen
8.1. EndSection1 auf 1,25 IBase setzen
8.2. EndSection2 auf 3 IBase setzen
8.3. SlopeSection2 auf 40% einstellen
8.4. SlopeSection3 auf 80% einstellen
Die Charakteristik des stabilisierten und nicht stabilisierten
Differentialschutzes ist in Abbildung
Differentialstromgrenze für die Auslösung des Schutzes wird als Funktion des
Stabilisierungsstroms dargestellt. Der Stabilisierungsstrom ist hierbei dem
höchsten Transformator-Leiterstrom gleichgesetzt worden. Die stabilisierende
Charakteristik wird mithilfe der folgenden Parameter definiert: IdMin,
EndSection1, EndSection2, SlopeSection2 und SlopeSection3. Die
Einstellungen von EndSection1, EndSection2, SlopeSection2 und
SlopeSection3 sind als erweiterte Einstellungen definiert. Hier werden die
Standardwerte empfohlen.
Auslösestrom
[ times I1r ]
5
4
3
2
1
IdMin
0
GUID-F6F9E16D-A762-4518-A9E1-A4B2A962821B V1 DE

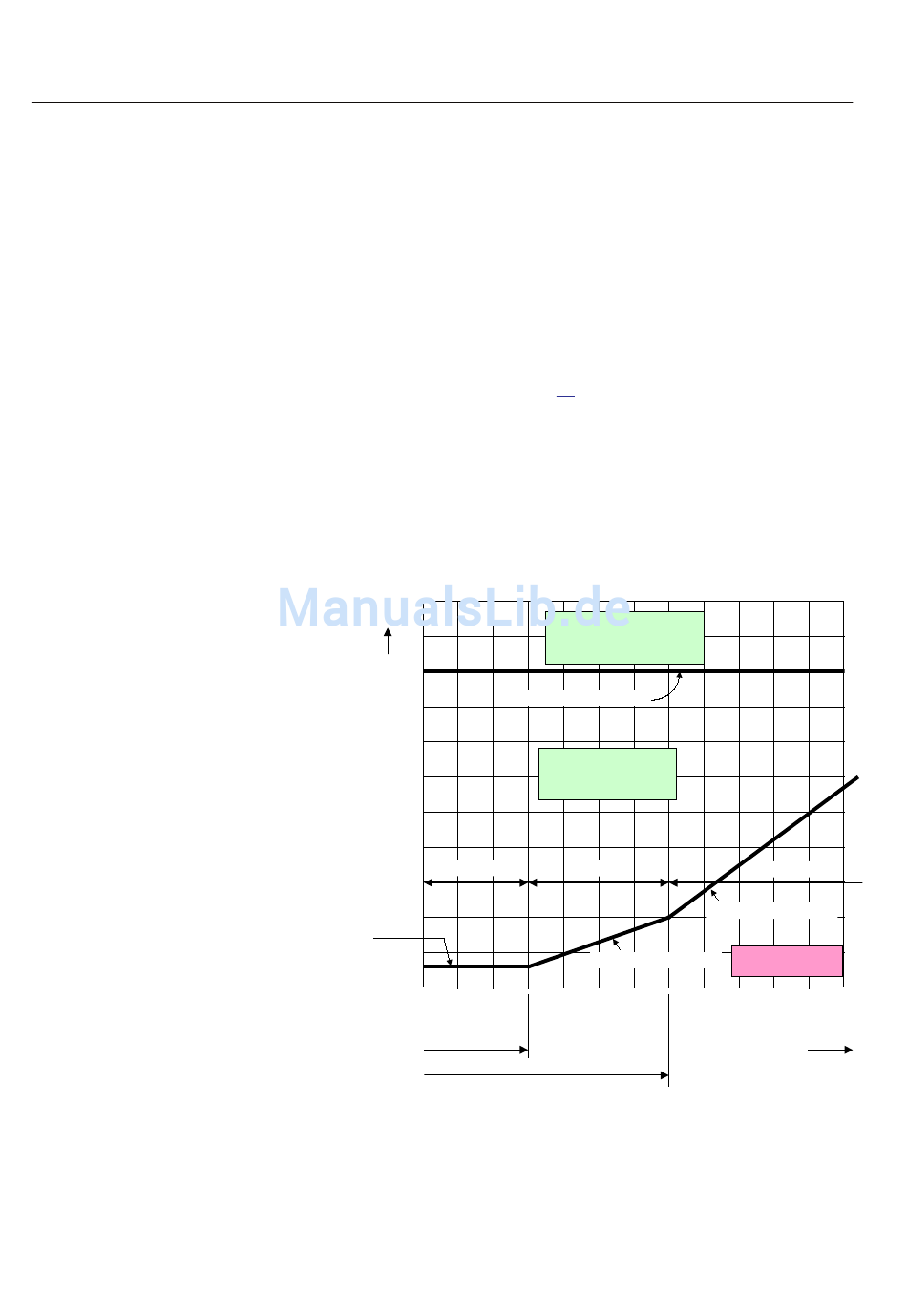

Abb. 10: Transformatordifferentialschutz, Auslösecharakteristik
10 zu sehen. Die
Betrieb
ohne Bedingungen
UnrestrainedLimit
Betrieb
mit Bedingungen
Abschnitt 1 Abschnitt 2
Steigungsabschnitt2
0 1 2
Endabschnitt1
Endabschnitt2
1MRK 504 124-UDE -
Abschnitt 3
Steigungsabschnitt3
Unterdrückung
3 4 5
Stabilisierungsstrom
[ times I1r ]
en05000187.vsd
Anwendungs-Handbuch
