Abschnitt 2
Anwendung
2.3.7
34
IEC09000438 V1 EN

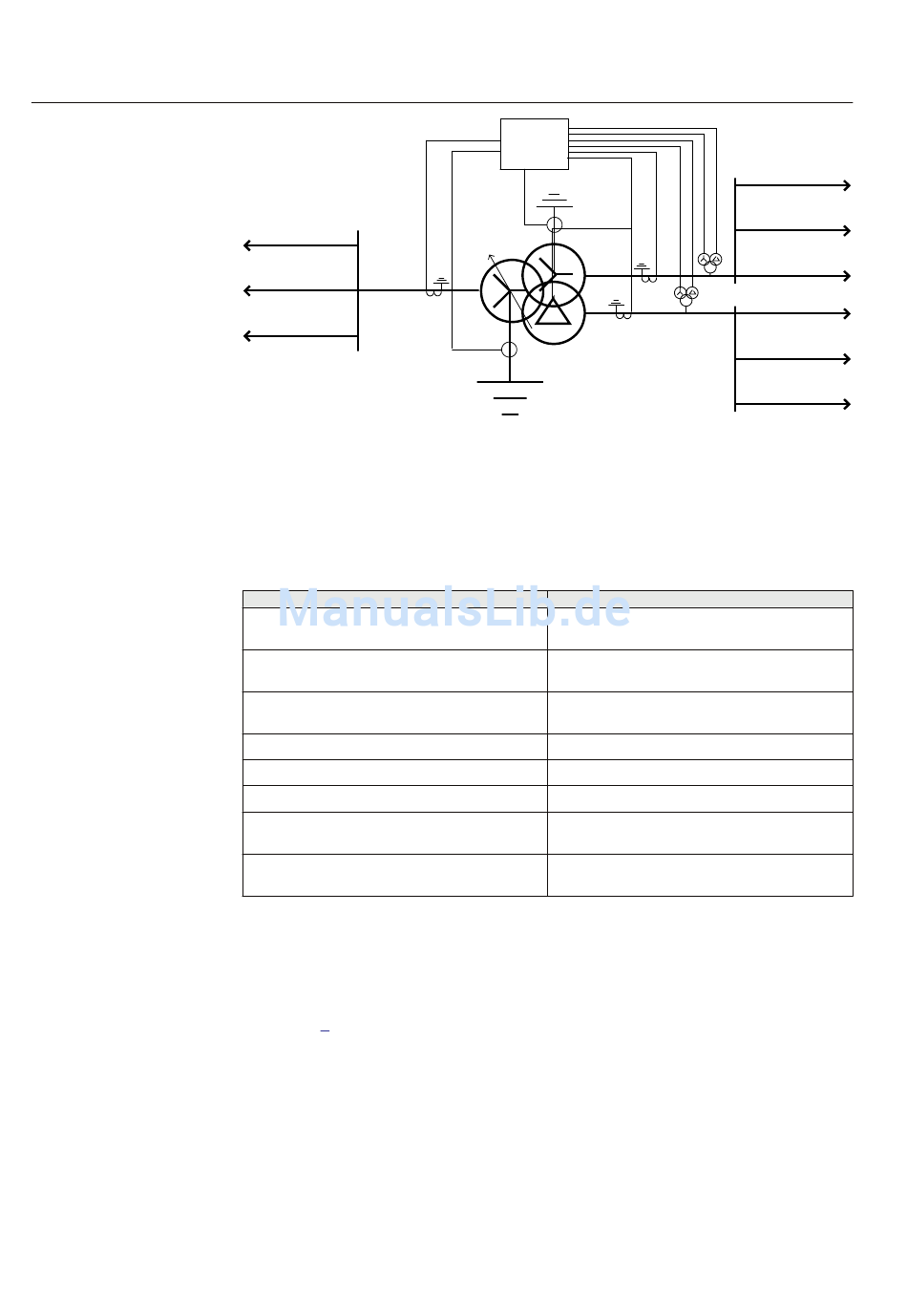

Abb. 8: Yyd-Transformator mit drei Wicklungen; Oberspannungsseite:
niederohmig geerdet, Unterspannungsseite 1: niederohmig
geerdet, Unterspannungsseite 2: Dreieck
Tabelle 5: Typische Daten für eine Transformatoranwendung
Bestellartikel
Bemessungsspannung der Oberspannungsseite
(UN,HV):
Bemessungsspannung der Unterspannungsseite
1 (UM1, HV)
Bemessungsspannung der Unterspannungsseite
2 (UM2, HV)
Transformator-Bemessungsleistung (SN)
Stufenschalter
Kurzschlussleistung auf der Oberspannungsseite
Kurzschlussleistung auf der Unterspannungssei‐
te 1
Kurzschlussleistung auf der Unterspannungssei‐
te 2
Funktionalitätstabelle
Die Vorschläge für die Funktionsauswahl für unterschiedliche Anwendungen wird
in Tabelle 6 gezeigt. Die Empfehlungen in der Tabelle bedeuten Folgendes:
Ein: Es wird empfohlen, die Funktion in der Anwendung zu aktivieren.
Aus: Es wird empfohlen, die Funktion in der Anwendung zu deaktivieren.
RET650
1
3
1
Daten
110 - 400 kV
11 - 110 kV
11 - 110 kV
25 - 500 MVA
Auf Wicklung der HV-Seite
500 - 10.000 MVA
0 - 5.000 MVA
0 - 5.000 MVA
1MRK 504 124-UDE -
3 1
3
1
3
3
IEC09000438_1_en.vsd
Anwendungs-Handbuch
.
