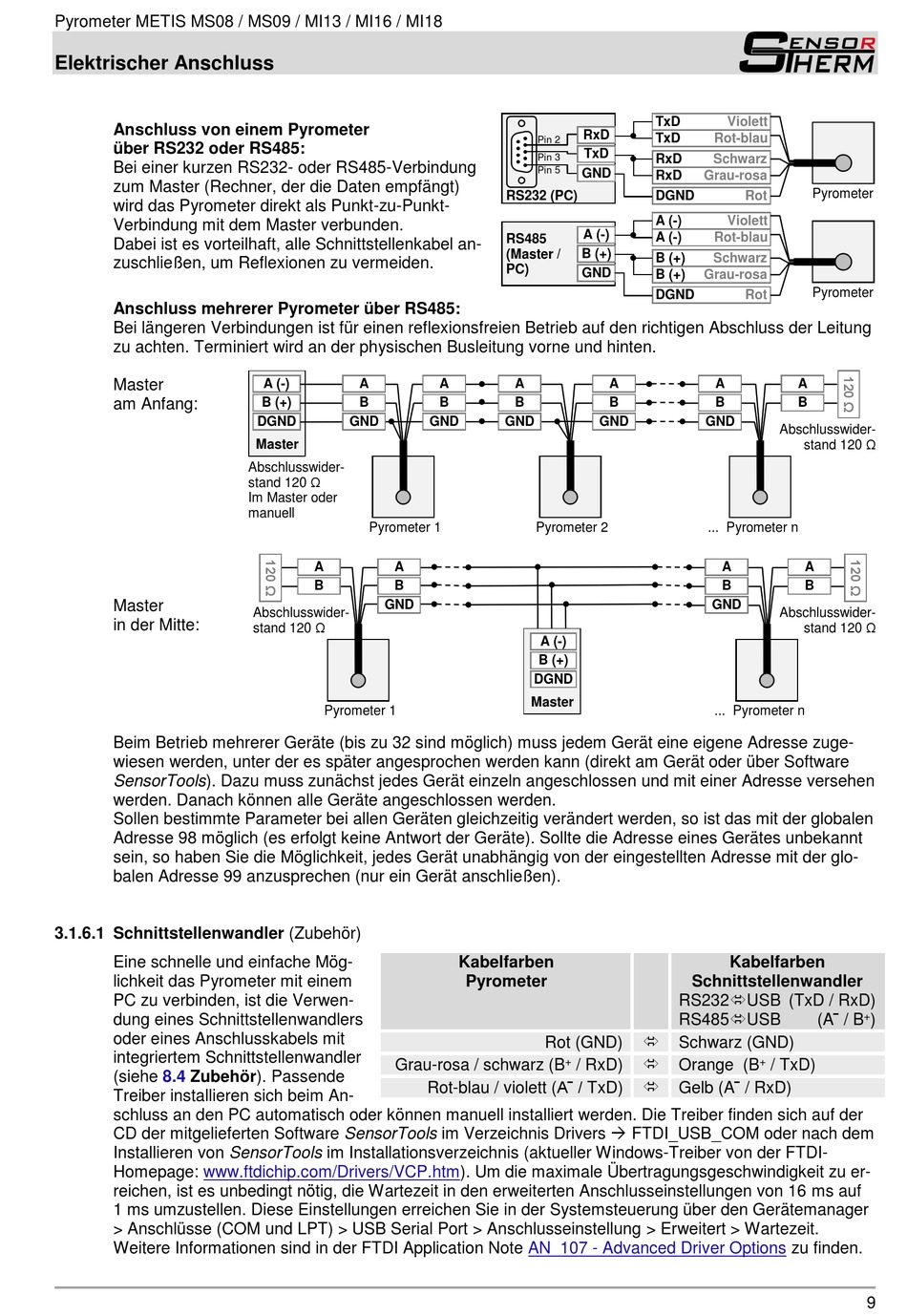

Pyrometer METIS MS08 / MS09 / MI13 / MI16 / MI18
Elektrischer Anschluss
Anschluss von einem Pyrometer
über RS232 oder RS485:
Bei einer kurzen RS232- oder RS485-Verbindung
zum Master (Rechner, der die Daten empfängt)
wird das Pyrometer direkt als Punkt-zu-Punkt-
Verbindung mit dem Master verbunden.
Dabei ist es vorteilhaft, alle Schnittstellenkabel an-
zuschließen, um Reflexionen zu vermeiden.
Anschluss mehrerer Pyrometer über RS485:
Bei längeren Verbindungen ist für einen reflexionsfreien Betrieb auf den richtigen Abschluss der Leitung
zu achten. Terminiert wird an der physischen Busleitung vorne und hinten.
Master
am Anfang:
Master
in der Mitte:
Beim Betrieb mehrerer Geräte (bis zu 32 sind möglich) muss jedem Gerät eine eigene Adresse zuge-
wiesen werden, unter der es später angesprochen werden kann (direkt am Gerät oder über Software
SensorTools). Dazu muss zunächst jedes Gerät einzeln angeschlossen und mit einer Adresse versehen
werden. Danach können alle Geräte angeschlossen werden.
Sollen bestimmte Parameter bei allen Geräten gleichzeitig verändert werden, so ist das mit der globalen
Adresse 98 möglich (es erfolgt keine Antwort der Geräte). Sollte die Adresse eines Gerätes unbekannt
sein, so haben Sie die Möglichkeit, jedes Gerät unabhängig von der eingestellten Adresse mit der glo-
balen Adresse 99 anzusprechen (nur ein Gerät anschließen).
3.1.6.1 Schnittstellenwandler (Zubehör)
Eine schnelle und einfache Mög-
lichkeit das Pyrometer mit einem
PC zu verbinden, ist die Verwen-
dung eines Schnittstellenwandlers
oder eines Anschlusskabels mit
integriertem Schnittstellenwandler
(siehe 8.4 Zubehör). Passende
Treiber installieren sich beim An-
schluss an den PC automatisch oder können manuell installiert werden. Die Treiber finden sich auf der
CD der mitgelieferten Software SensorTools im Verzeichnis Drivers  FTDI_USB_COM oder nach dem
Installieren von SensorTools im Installationsverzeichnis (aktueller Windows-Treiber von der FTDI-
Homepage: www.ftdichip.com/Drivers/VCP.htm). Um die maximale Übertragungsgeschwindigkeit zu er-
reichen, ist es unbedingt nötig, die Wartezeit in den erweiterten Anschlusseinstellungen von 16 ms auf
1 ms umzustellen. Diese Einstellungen erreichen Sie in der Systemsteuerung über den Gerätemanager
> Anschlüsse (COM und LPT) > USB Serial Port > Anschlusseinstellung > Erweitert > Wartezeit.
Weitere Informationen sind in der FTDI Application Note
A (-) A
B (+) B
DGND GND
Master
Abschlusswider-
stand 120 Ω
Im Master oder
manuell
Pyrometer 1
A A
B B
GND
Abschlusswider-
stand 120 Ω
Pyrometer 1
Grau-rosa / schwarz (B
RxD
Pin 2
TxD
Pin 3
Pin 5
GND
RS232 (PC)
A (-)
RS485
(Master / B (+)
PC)
GND
A A
B B
GND GND
Pyrometer 2
A (-)
B (+)
DGND
Master
Kabelfarben
Pyrometer
Rot (GND)
+
/ RxD)
Rot-blau / violett (A‾ / TxD)
AN_107 - Advanced Driver Options
TxD Violett
TxD Rot-blau
RxD Schwarz
RxD Grau-rosa
DGND Rot
A (-) Violett
A (-) Rot-blau
B (+) Schwarz
B (+) Grau-rosa
DGND Rot
A A
B B
GND GND
... Pyrometer n
A
B
GND
... Pyrometer n
Kabelfarben
Schnittstellenwandler
RS232USB (TxD / RxD)
RS485USB

Schwarz (GND)

+
Orange (B / TxD)

Gelb (A‾ / RxD)
Pyrometer
Pyrometer
A
B
Abschlusswider-
stand 120 Ω
A
B
Abschlusswider-
stand 120 Ω
+
(A‾ / B )
zu finden.
