Abschirmung
3.1.7
Um die Anforderungen der elektromagnetischen Verträglichkeit zu erfüllen (EMV), dürfen nur abge-
schirmte Anschlusskabel verwendet werden. Die Abschirmung der Anschlusskabel wird auf der Pyro-
meterseite im Steckergehäuse angeschlossen, auf der Seite der Anschlusslitzen (Spannungsquelle)
bleibt sie offen, um Masseschleifen zu verhindern.
Kamera-Modul
3.1.8
Geräte mit Kamera-Modul als Ausrichthilfe sind an
der Rückseite mit einem zusätzlichen Stecker
(Lemosa-Stecker) für die Ausgabe des Kamera-
Signals ausgestattet (Standard-FBAS-Signal),
Verbindungskabel siehe
3.2
Profibusgeräte
Eingang Profibus
Pin
Bedeutung
1
Nicht benutzt
2
Profibuskabel A (grün)
3
Nicht benutzt
4
Profibuskabel B (rot)
5
Schirm
Abschlusswiderstand: Wenn am Ausgang kein weiteres
Profibusgerät angeschlossen wird, so muss der Ausgang
mit Widerständen abgeschlossen werden (siehe Zeich-
nung rechts: zwei interne Widerstände 390 Ohm / 0,25
Watt, ein interner Widerstand 220 Ohm/ 0,25 Watt).
Diese Beschaltung entspricht dem Profibusstecker AK81-
00 und kann als Zubehör (siehe 8.4) bestellt werden.
Status-LED: Die Status-LED gibt den Profibus-Status
wieder.
LED
Aus
grün (dauerhaft)
grün (blinkend)
rot (dauerhaft)
rot (blinkend)
10
8.4
Zubehör.
Bedeutung
Kein Busbetrieb oder nicht angeschlossen
Profibus im Zustand Datenaustausch
Profibus im Zustand Clear
Profibus-Initialisierungsfehler
Profibus-Konfigurations- oder Parameterfehler

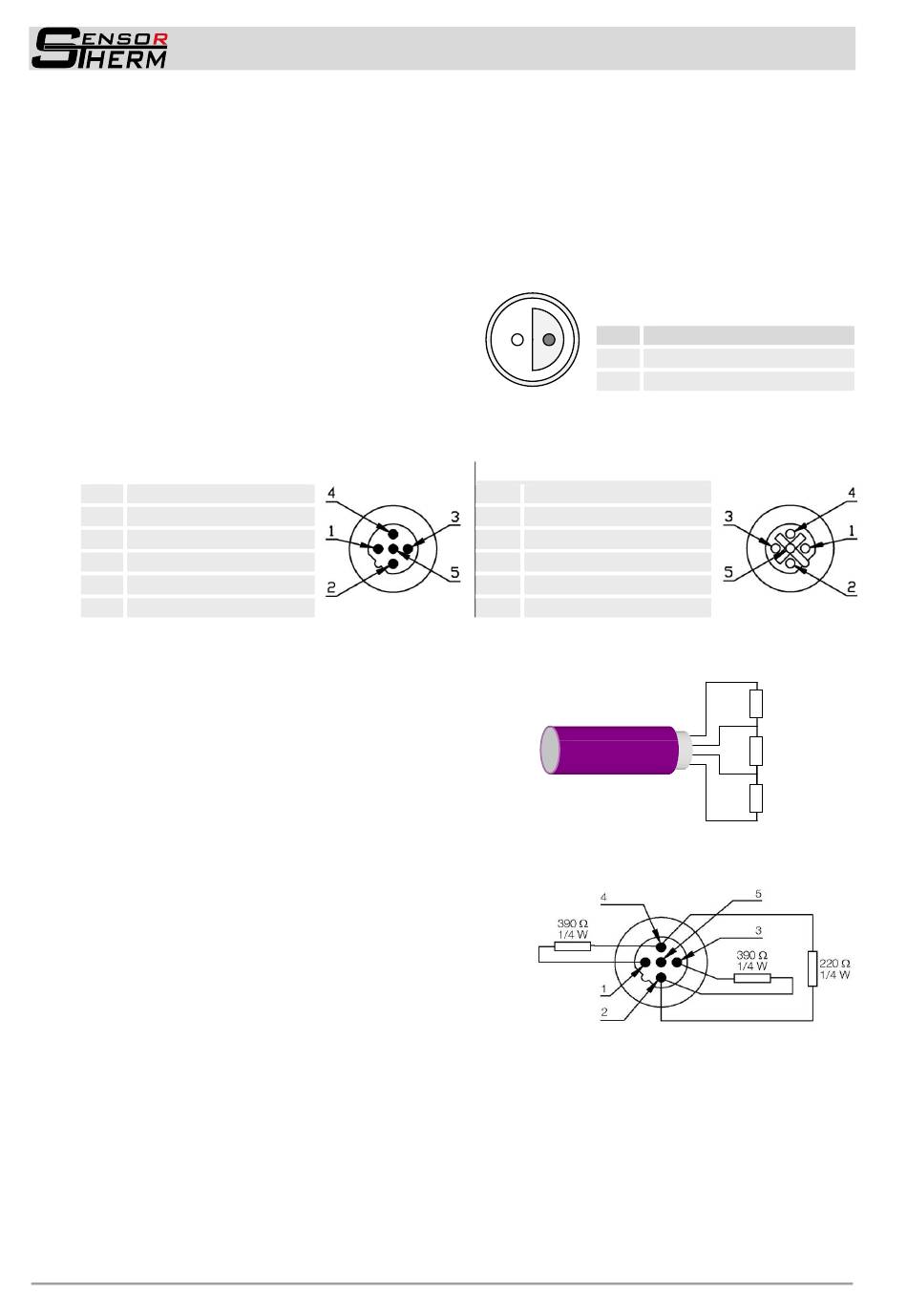

Pyrometer METIS MS08 / MS09 / MI13 / MI16 / MI18
Elektrischer Anschluss
Kabelstecker: Typ FFE.0S.302.CLAC50
Fa. Lemosa GmbH, http://www.lemo.de)
2
1
Pin
1
2
Ausgang Profibus
Pin
Bedeutung
1
+5 V Bus
2
Profibuskabel A (grün)
3
GND Bus
4
Profibuskabel B (rot)
5
Schirm
Beschaltung
Profibus-GND
Im Steckverbinder
Ausgang
FBAS-Signal
Masse
+5 V
390 Ω
A
220 Ω
B
390 Ω
