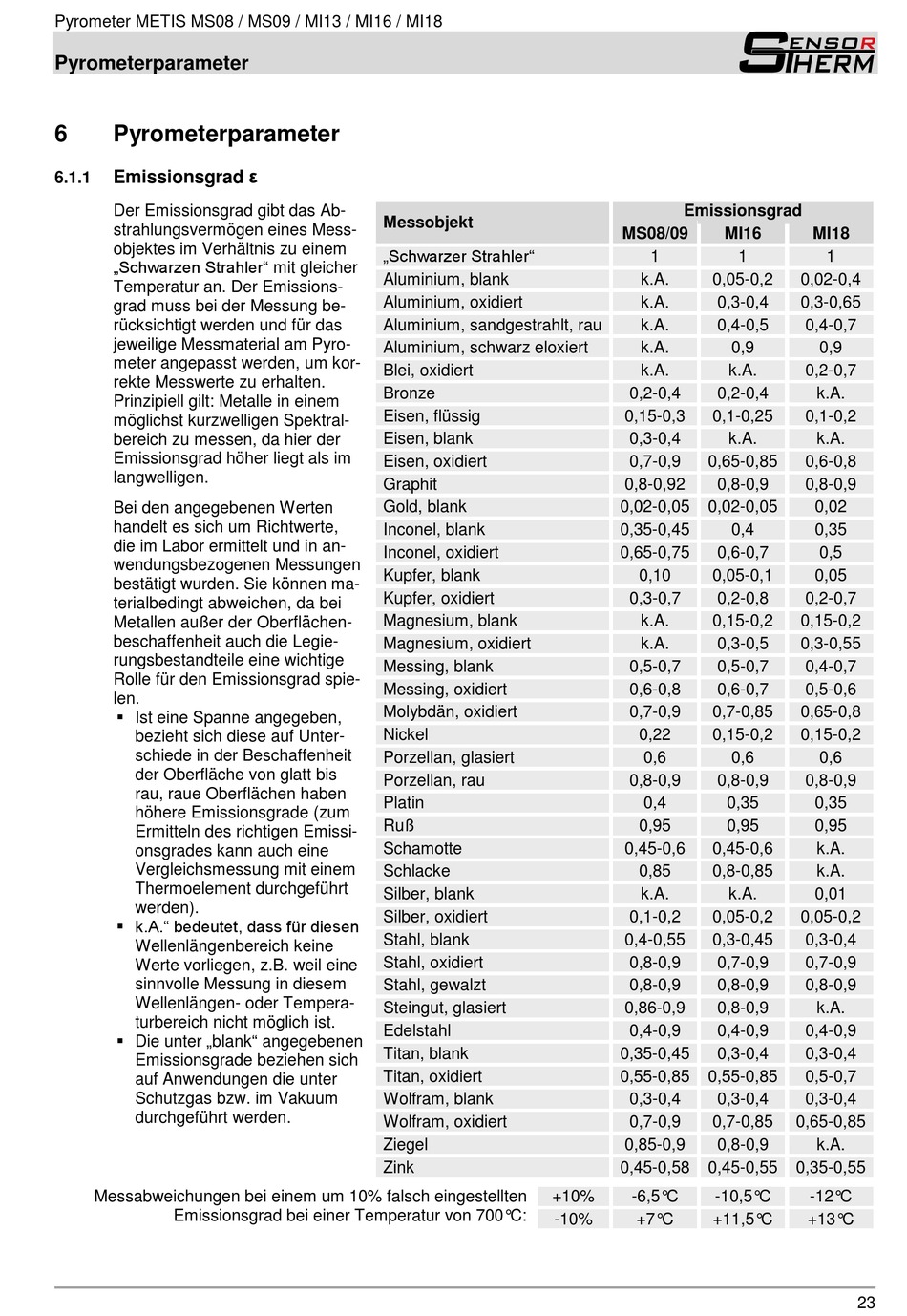

Pyrometer METIS MS08 / MS09 / MI13 / MI16 / MI18
Pyrometerparameter
6
Pyrometerparameter
Emissionsgrad ε
6.1.1
Der Emissionsgrad gibt das Ab-
strahlungsvermögen eines Mess-
objektes im Verhältnis zu einem
„Schwarzen Strahler" mit gleicher
Temperatur an. Der Emissions-
grad muss bei der Messung be-
rücksichtigt werden und für das
jeweilige Messmaterial am Pyro-
meter angepasst werden, um kor-
rekte Messwerte zu erhalten.
Prinzipiell gilt: Metalle in einem
möglichst kurzwelligen Spektral-
bereich zu messen, da hier der
Emissionsgrad höher liegt als im
langwelligen.
Bei den angegebenen Werten
handelt es sich um Richtwerte,
die im Labor ermittelt und in an-
wendungsbezogenen Messungen
bestätigt wurden. Sie können ma-
terialbedingt abweichen, da bei
Metallen außer der Oberflächen-
beschaffenheit auch die Legie-
rungsbestandteile eine wichtige
Rolle für den Emissionsgrad spie-
len.
Ist eine Spanne angegeben,
bezieht sich diese auf Unter-
schiede in der Beschaffenheit
der Oberfläche von glatt bis
rau, raue Oberflächen haben
höhere Emissionsgrade (zum
Ermitteln des richtigen Emissi-
onsgrades kann auch eine
Vergleichsmessung mit einem
Thermoelement durchgeführt
werden).
k.A." bedeutet, dass für diesen
Wellenlängenbereich keine
Werte vorliegen, z.B. weil eine
sinnvolle Messung in diesem
Wellenlängen- oder Tempera-
turbereich nicht möglich ist.
Die unter „blank" angegebenen
Emissionsgrade beziehen sich
auf Anwendungen die unter
Schutzgas bzw. im Vakuum
durchgeführt werden.
Messabweichungen bei einem um 10% falsch eingestellten
Emissionsgrad bei einer Temperatur von 700°C:
Messobjekt
„Schwarzer Strahler"
Aluminium, blank
Aluminium, oxidiert
Aluminium, sandgestrahlt, rau
Aluminium, schwarz eloxiert
Blei, oxidiert
Bronze
Eisen, flüssig
Eisen, blank
Eisen, oxidiert
Graphit
Gold, blank
Inconel, blank
Inconel, oxidiert
Kupfer, blank
Kupfer, oxidiert
Magnesium, blank
Magnesium, oxidiert
Messing, blank
Messing, oxidiert
Molybdän, oxidiert
Nickel
Porzellan, glasiert
Porzellan, rau
Platin
Ruß
Schamotte
Schlacke
Silber, blank
Silber, oxidiert
Stahl, blank
Stahl, oxidiert
Stahl, gewalzt
Steingut, glasiert
Edelstahl
Titan, blank
Titan, oxidiert
Wolfram, blank
Wolfram, oxidiert
Ziegel
Zink
+10%
-10%
Emissionsgrad
MS08/09
MI16
1
1
k.A.
0,05-0,2
k.A.
0,3-0,4
k.A.
0,4-0,5
k.A.
0,9
k.A.
k.A.
0,2-0,4
0,2-0,4
0,15-0,3
0,1-0,25
0,3-0,4
k.A.
0,7-0,9
0,65-0,85
0,8-0,92
0,8-0,9
0,02-0,05
0,02-0,05
0,35-0,45
0,4
0,65-0,75
0,6-0,7
0,10
0,05-0,1
0,3-0,7
0,2-0,8
k.A.
0,15-0,2
k.A.
0,3-0,5
0,5-0,7
0,5-0,7
0,6-0,8
0,6-0,7
0,7-0,9
0,7-0,85
0,22
0,15-0,2
0,6
0,6
0,8-0,9
0,8-0,9
0,4
0,35
0,95
0,95
0,45-0,6
0,45-0,6
0,85
0,8-0,85
k.A.
k.A.
0,1-0,2
0,05-0,2
0,4-0,55
0,3-0,45
0,8-0,9
0,7-0,9
0,8-0,9
0,8-0,9
0,86-0,9
0,8-0,9
0,4-0,9
0,4-0,9
0,35-0,45
0,3-0,4
0,55-0,85
0,55-0,85
0,3-0,4
0,3-0,4
0,7-0,9
0,7-0,85
0,85-0,9
0,8-0,9
0,45-0,58
0,45-0,55
-6,5°C
-10,5°C
+7°C
+11,5°C
MI18
1
0,02-0,4
0,3-0,65
0,4-0,7
0,9
0,2-0,7
k.A.
0,1-0,2
k.A.
0,6-0,8
0,8-0,9
0,02
0,35
0,5
0,05
0,2-0,7
0,15-0,2
0,3-0,55
0,4-0,7
0,5-0,6
0,65-0,8
0,15-0,2
0,6
0,8-0,9
0,35
0,95
k.A.
k.A.
0,01
0,05-0,2
0,3-0,4
0,7-0,9
0,8-0,9
k.A.
0,4-0,9
0,3-0,4
0,5-0,7
0,3-0,4
0,65-0,85
k.A.
0,35-0,55
-12°C
+13°C
23
