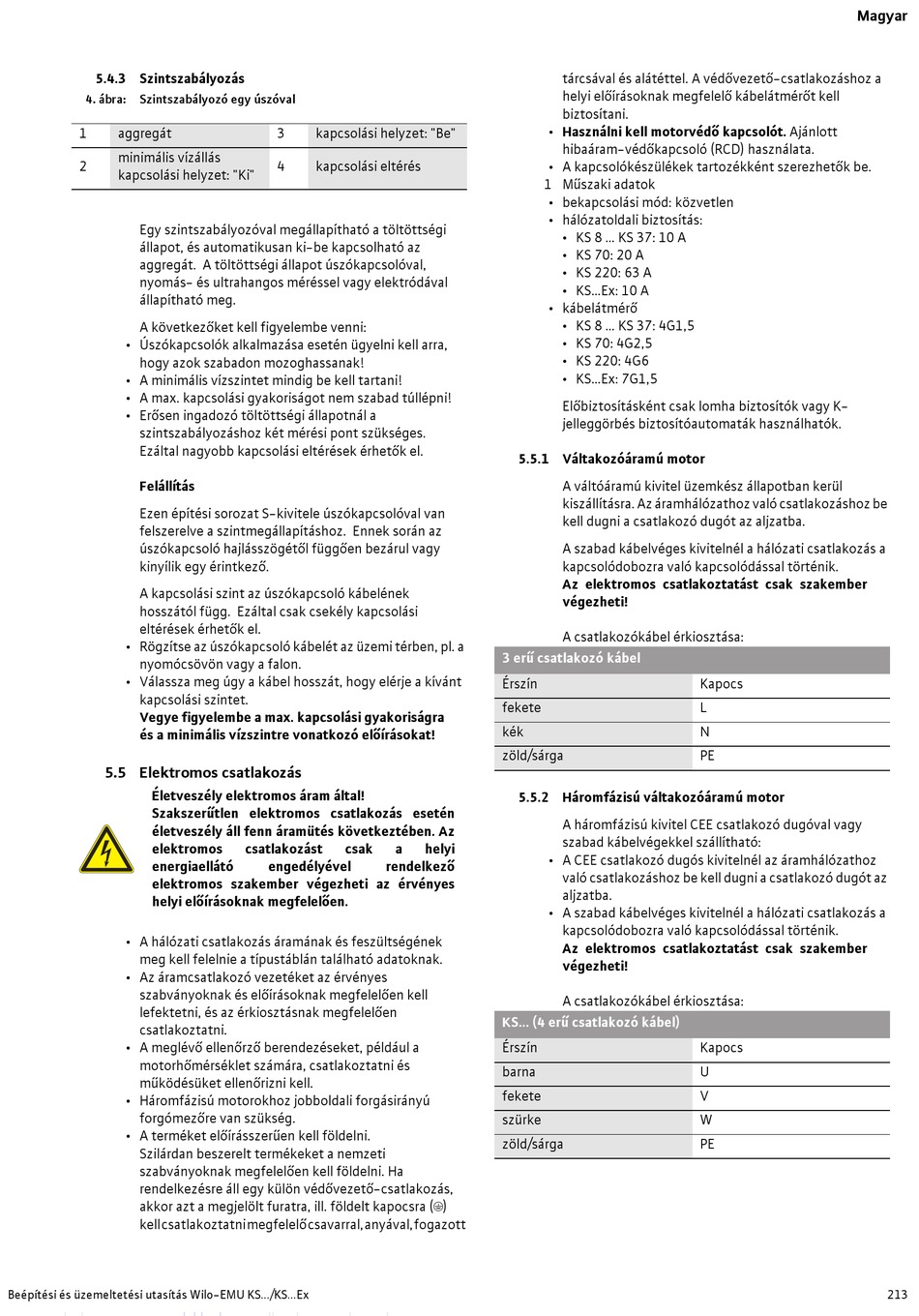

5.4.3 Szintszabályozás
4. ábra: Szintszabályozó egy úszóval
1 aggregát
minimális vízállás
2
kapcsolási helyzet: "Ki"
Egy szintszabályozóval megállapítható a töltöttségi
állapot, és automatikusan ki-be kapcsolható az
aggregát. A töltöttségi állapot úszókapcsolóval,
nyomás- és ultrahangos méréssel vagy elektródával
állapítható meg.
A következőket kell figyelembe venni:
• Úszókapcsolók alkalmazása esetén ügyelni kell arra,
hogy azok szabadon mozoghassanak!
• A minimális vízszintet mindig be kell tartani!
• A max. kapcsolási gyakoriságot nem szabad túllépni!
• Erősen ingadozó töltöttségi állapotnál a
szintszabályozáshoz két mérési pont szükséges.
Ezáltal nagyobb kapcsolási eltérések érhetők el.
Felállítás
Ezen építési sorozat S-kivitele úszókapcsolóval van
felszerelve a szintmegállapításhoz. Ennek során az
úszókapcsoló hajlásszögétől függően bezárul vagy
kinyílik egy érintkező.
A kapcsolási szint az úszókapcsoló kábelének
hosszától függ. Ezáltal csak csekély kapcsolási
eltérések érhetők el.
• Rögzítse az úszókapcsoló kábelét az üzemi térben, pl. a
nyomócsövön vagy a falon.
• Válassza meg úgy a kábel hosszát, hogy elérje a kívánt
kapcsolási szintet.
Vegye figyelembe a max. kapcsolási gyakoriságra
és a minimális vízszintre vonatkozó előírásokat!
5.5 Elektromos csatlakozás
Életveszély elektromos áram által!
Szakszerűtlen elektromos csatlakozás esetén
életveszély áll fenn áramütés következtében. Az
elektromos
energiaellátó
elektromos szakember végezheti az érvényes
helyi előírásoknak megfelelően.
• A hálózati csatlakozás áramának és feszültségének
meg kell felelnie a típustáblán található adatoknak.
• Az áramcsatlakozó vezetéket az érvényes
szabványoknak és előírásoknak megfelelően kell
lefektetni, és az érkiosztásnak megfelelően
csatlakoztatni.
• A meglévő ellenőrző berendezéseket, például a
motorhőmérséklet számára, csatlakoztatni és
működésüket ellenőrizni kell.
• Háromfázisú motorokhoz jobboldali forgásirányú
forgómezőre van szükség.
• A terméket előírásszerűen kell földelni.
Szilárdan beszerelt termékeket a nemzeti
szabványoknak megfelelően kell földelni. Ha
rendelkezésre áll egy külön védővezető-csatlakozás,
akkor azt a megjelölt furatra, ill. földelt kapocsra (;)
kell csatlakoztatni megfelelő csavarral, anyával, fogazott
Beépítési és üzemeltetési utasítás Wilo-EMU KS.../KS...Ex
3 kapcsolási helyzet: "Be"
4 kapcsolási eltérés
csatlakozást csak a
engedélyével rendelkező
tárcsával és alátéttel. A védővezető-csatlakozáshoz a
helyi előírásoknak megfelelő kábelátmérőt kell
biztosítani.
• Használni kell motorvédő kapcsolót. Ajánlott
hibaáram-védőkapcsoló (RCD) használata.
• A kapcsolókészülékek tartozékként szerezhetők be.
1 Műszaki adatok
• bekapcsolási mód: közvetlen
• hálózatoldali biztosítás:
• KS 8 ... KS 37: 10 A
• KS 70: 20 A
• KS 220: 63 A
• KS...Ex: 10 A
• kábelátmérő
• KS 8 ... KS 37: 4G1,5
• KS 70: 4G2,5
• KS 220: 4G6
• KS...Ex: 7G1,5
Előbiztosításként csak lomha biztosítók vagy K-
jelleggörbés biztosítóautomaták használhatók.
5.5.1 Váltakozóáramú motor
A váltóáramú kivitel üzemkész állapotban kerül
kiszállításra. Az áramhálózathoz való csatlakozáshoz be
kell dugni a csatlakozó dugót az aljzatba.
A szabad kábelvéges kivitelnél a hálózati csatlakozás a
kapcsolódobozra való kapcsolódással történik.
Az elektromos csatlakoztatást csak szakember
végezheti!
A csatlakozókábel érkiosztása:
3 erű csatlakozó kábel
Érszín
fekete
kék
zöld/sárga
5.5.2 Háromfázisú váltakozóáramú motor
A háromfázisú kivitel CEE csatlakozó dugóval vagy
szabad kábelvégekkel szállítható:
helyi
• A CEE csatlakozó dugós kivitelnél az áramhálózathoz
való csatlakozáshoz be kell dugni a csatlakozó dugót az
aljzatba.
• A szabad kábelvéges kivitelnél a hálózati csatlakozás a
kapcsolódobozra való kapcsolódással történik.
Az elektromos csatlakoztatást csak szakember
végezheti!
A csatlakozókábel érkiosztása:
KS... (4 erű csatlakozó kábel)
Érszín
barna
fekete
szürke
zöld/sárga
Magyar
Kapocs
L
N
PE
Kapocs
U
V
W
PE
