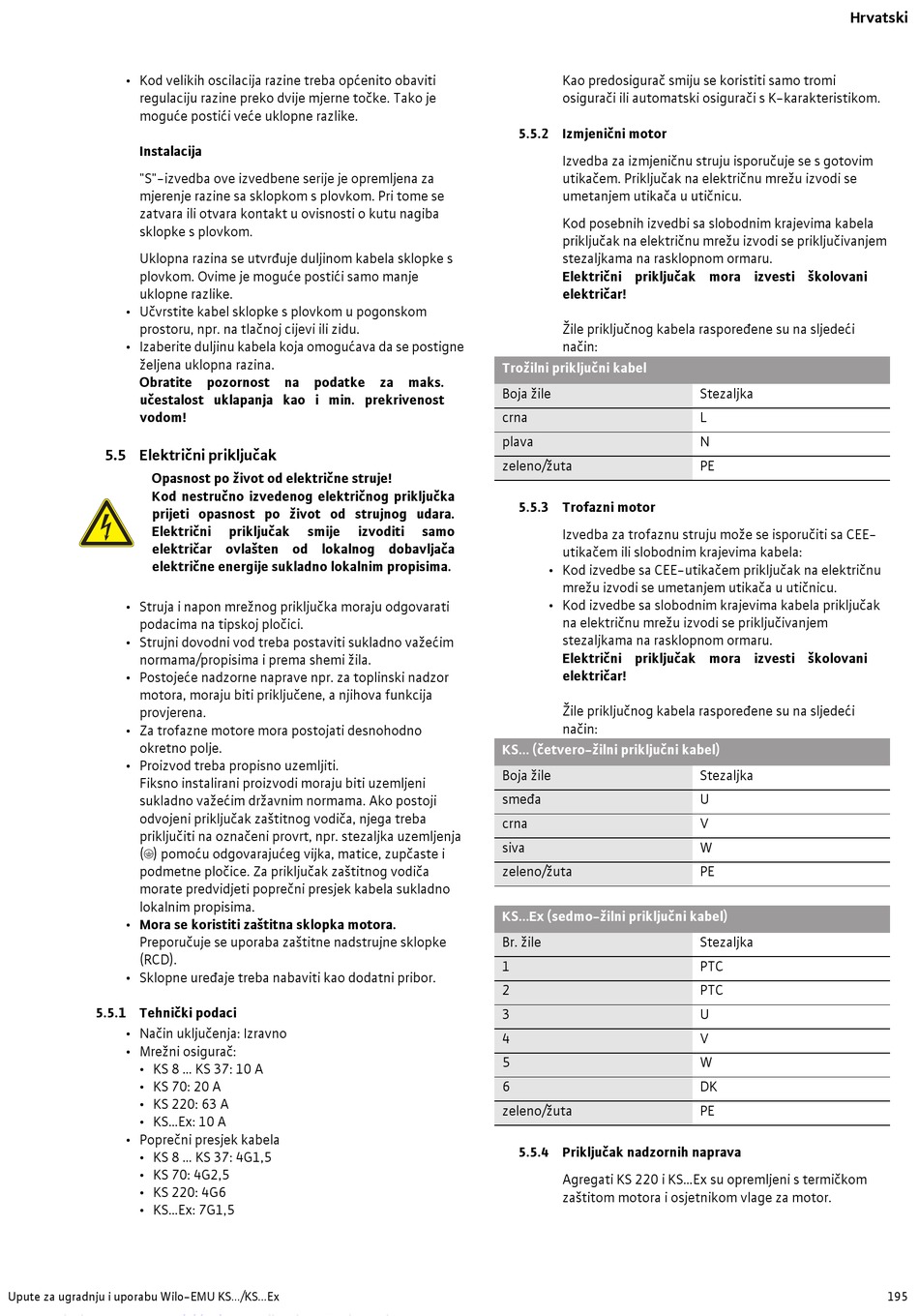

• Kod velikih oscilacija razine treba općenito obaviti
regulaciju razine preko dvije mjerne točke. Tako je
moguće postići veće uklopne razlike.
Instalacija
"S"-izvedba ove izvedbene serije je opremljena za
mjerenje razine sa sklopkom s plovkom. Pri tome se
zatvara ili otvara kontakt u ovisnosti o kutu nagiba
sklopke s plovkom.
Uklopna razina se utvrđuje duljinom kabela sklopke s
plovkom. Ovime je moguće postići samo manje
uklopne razlike.
• Učvrstite kabel sklopke s plovkom u pogonskom
prostoru, npr. na tlačnoj cijevi ili zidu.
• Izaberite duljinu kabela koja omogućava da se postigne
željena uklopna razina.
Obratite pozornost na podatke za maks.
učestalost uklapanja kao i min. prekrivenost
vodom!
5.5 Električni priključak
Opasnost po život od električne struje!
Kod nestručno izvedenog električnog priključka
prijeti opasnost po život od strujnog udara.
Električni
električar ovlašten od lokalnog dobavljača
električne energije sukladno lokalnim propisima.
• Struja i napon mrežnog priključka moraju odgovarati
podacima na tipskoj pločici.
• Strujni dovodni vod treba postaviti sukladno važećim
normama/propisima i prema shemi žila.
• Postojeće nadzorne naprave npr. za toplinski nadzor
motora, moraju biti priključene, a njihova funkcija
provjerena.
• Za trofazne motore mora postojati desnohodno
okretno polje.
• Proizvod treba propisno uzemljiti.
Fiksno instalirani proizvodi moraju biti uzemljeni
sukladno važećim državnim normama. Ako postoji
odvojeni priključak zaštitnog vodiča, njega treba
priključiti na označeni provrt, npr. stezaljka uzemljenja
(;) pomoću odgovarajućeg vijka, matice, zupčaste i
podmetne pločice. Za priključak zaštitnog vodiča
morate predvidjeti poprečni presjek kabela sukladno
lokalnim propisima.
• Mora se koristiti zaštitna sklopka motora.
Preporučuje se uporaba zaštitne nadstrujne sklopke
(RCD).
• Sklopne uređaje treba nabaviti kao dodatni pribor.
5.5.1 Tehnički podaci
• Način uključenja: Izravno
• Mrežni osigurač:
• KS 8 ... KS 37: 10 A
• KS 70: 20 A
• KS 220: 63 A
• KS...Ex: 10 A
• Poprečni presjek kabela
• KS 8 ... KS 37: 4G1,5
• KS 70: 4G2,5
• KS 220: 4G6
• KS...Ex: 7G1,5
Upute za ugradnju i uporabu Wilo-EMU KS.../KS...Ex
priključak smije izvoditi
Kao predosigurač smiju se koristiti samo tromi
osigurači ili automatski osigurači s K-karakteristikom.
5.5.2 Izmjenični motor
Izvedba za izmjeničnu struju isporučuje se s gotovim
utikačem. Priključak na električnu mrežu izvodi se
umetanjem utikača u utičnicu.
Kod posebnih izvedbi sa slobodnim krajevima kabela
priključak na električnu mrežu izvodi se priključivanjem
stezaljkama na rasklopnom ormaru.
Električni priključak mora izvesti školovani
električar!
Žile priključnog kabela raspoređene su na sljedeći
način:
Trožilni priključni kabel
Boja žile
crna
plava
zeleno/žuta
5.5.3 Trofazni motor
samo
Izvedba za trofaznu struju može se isporučiti sa CEE-
utikačem ili slobodnim krajevima kabela:
• Kod izvedbe sa CEE-utikačem priključak na električnu
mrežu izvodi se umetanjem utikača u utičnicu.
• Kod izvedbe sa slobodnim krajevima kabela priključak
na električnu mrežu izvodi se priključivanjem
stezaljkama na rasklopnom ormaru.
Električni priključak mora izvesti školovani
električar!
Žile priključnog kabela raspoređene su na sljedeći
način:
KS... (četvero-žilni priključni kabel)
Boja žile
smeđa
crna
siva
zeleno/žuta
KS...Ex (sedmo-žilni priključni kabel)
Br. žile
1
2
3
4
5
6
zeleno/žuta
5.5.4 Priključak nadzornih naprava
Agregati KS 220 i KS...Ex su opremljeni s termičkom
zaštitom motora i osjetnikom vlage za motor.
Hrvatski
Stezaljka
L
N
PE
Stezaljka
U
V
W
PE
Stezaljka
PTC
PTC
U
V
W
DK
PE
