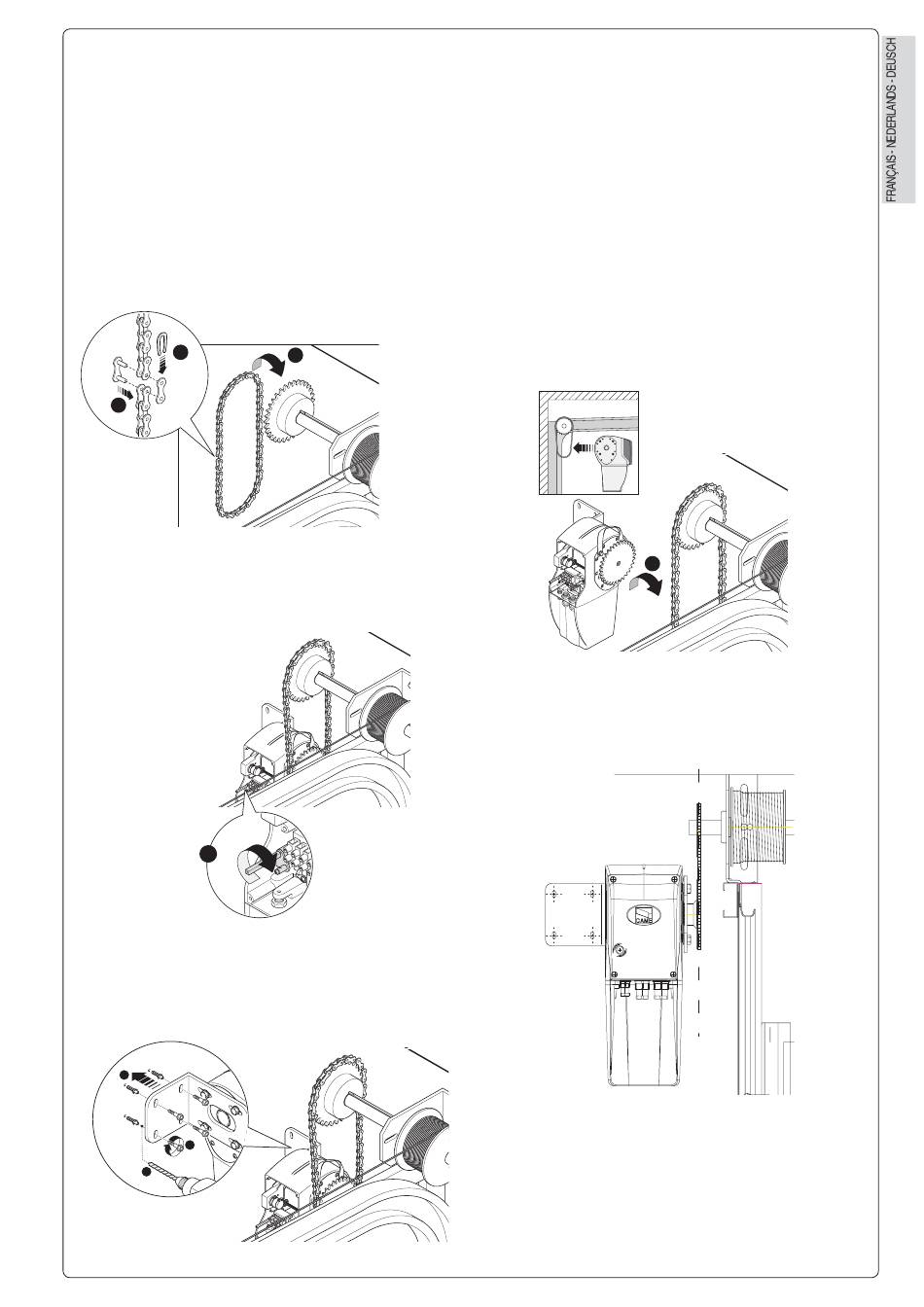

Unir les deux extrémités de la chaîne
avec le joint et mettre cette dernière
sur la couronne dentée Z45 en la lais-
sant suspendue.
Fixer l'arbre du pignon du
motoréducteur à la chaîne suspendue,
débloquer le motoréducteur
manuellement en tournant la tige
dans le sens des aiguilles d'une
montre. Fixer la bride d'ancrage du
motoréducteur avec des vis adaptées
à la conformation du mur, en veillant
à ce que les deux couronnes dentées
soient perpendiculaires l'une par
rapport à l'autre.
3
2
1
2
3
1
Voeg beide kettinguiteinden samen met
het koppelstuk en plaats de ketting al
hangende op de tandkrans Z45.
Veranker de pignonas van de
motorreductor aan de hangende ketting,
deblokkeer de motorreductor manueel
door de as in wijzerzin te draaien en
bevestig de verankeringsbeugel van
de motorreductor met de geschikte
schroeven die gekozen moeten worden
volgens de aard van de wand en let
hierbij op dat de twee tandkranzen
loodrecht op elkaar liggen.
1
Die beiden Kettenenden mit Hilfe des
Kupplungsstücks verbinden, auf dem
Zahnkranz Z45 anbringen und herunter-
hängen lassen.
Die Ritzelwelle des Getriebemotors
an der herunterhängenden Kette
befestigen, durch Drehen der Stange
mit der Hand im Uhrzeigersinn, den
Getriebemotor entblocken und den
Bügel desselben mit geeigneten
Schrauben, die entsprechend der
Beschaffenheit der Wand gewählt
werden müssen, befestigen. Dabei
ist zu beachten, dass die beiden
Zahnkränze senkrecht zueinander
stehen.
1
6
.6
7
