CAME C006 Bedienungsanleitung

IT

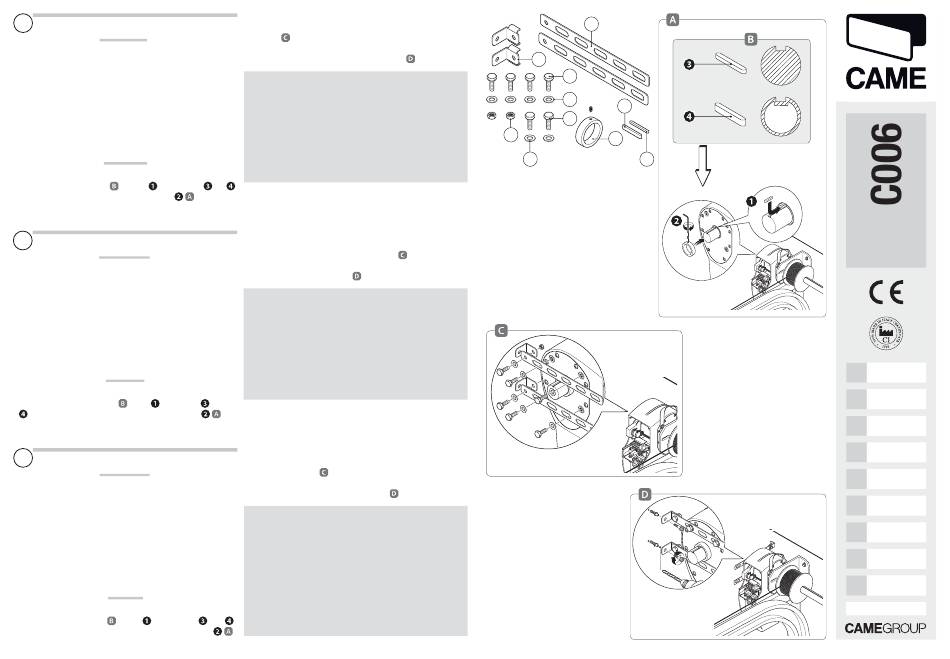

STAFFE FORATE PER PORTONI SEZIONALI
COMPONENTI
1. Staff e di fi ssaggio
2. Rosetta UNI 6592 M8 x 18
3. Boccola
4. Linguetta A, per albero cavo
5. Linguetta B, per albero pieno
6. Dado UNI 5588 M8
7. Rosetta UNI 6593 M8 x 24
8. Vite esagonale UNI 5739 M8 x 16
9. Staff e multiforo
MONTAGGIO
- A seconda del tipo di albero , inserire la linguetta A
infi lare la boccola al palo e fi ssare con il grano
EN
PERFORATED BRACKETS FOR SECTIONAL DOORS
COMPONENTS
1. Fastening bracket
2. UNI6592 Ø6 washer X 18
3. Locking ring
4. Bar A, for hollow shaft
5. Bar B, for solid shaft
6. UNI5588 M8 nut
7. UNI6592 Ø6 washer 8 M X 24
8. UNI5739 M8 x 16 hexagonal screw
9. Perforated brackets
MOUNTING
- Depending on the type of shaft , insert either Bar A
; insert the locking ring to the pin and fasten the nut
FR
ÉTRIERS FORÉS POUR PORTES SECTIONNELLES
COMPOSANTS
1. Étrier de fi xation
2. Rondelle UNI6592 M8 x 18
3. Fourreau
4. Languette A, pour arbre creux
5. Languette B, pour arbre plein
6. Écrou UNI5588 M8
7. Rondelle UNI6593 M8 x 24
8. Vis hexagonale UNI5739 M8 x 16
9. Étrier multi-orifi ces
MONTAGE
- En fonction du type d'arbre , mettre la languette A
insérer le fourreau dans le poteau et fi xer avec le goujon
119CT67 - ver. 1.0 1.0 - 01/2011
119CT67
- Assemblare le staff e multiforo con quelle di fi ssaggio e fi ssarle al
motoriduttore con le viti UNI 5739 M8 x 16, evitando di stringerle
del tutto .
- Fissare adeguatamente le staff e al muro e al motoriduttore (il tipo
di fi ssaggio dipende dal materiale della parete)
Dismissione e smaltimento - Prima di procedere è sempre opportuno
verifi care le normative specifi che vigenti nel luogo d'installazione.
I componenti dell'imballo (cartone, plastiche etc.) sono assimilabili ai rifi uti
solidi urbani e possono essere smaltiti senza alcuna diffi coltà, semplicemente
eff ettuando la raccolta diff erenziata per il riciclaggio.
Altri componenti (schede elettroniche, batterie dei trasmettitori, etc.) possono
invece contenere sostanze inquinanti. Vanno quindi rimossi e consegnati a
ditte autorizzate al recupero e allo smaltimento degli stessi.
NON DISPERDERE NELL'AMBIENTE!
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di
modifica in qualsiasi momento e senza obbligo di preavviso.
o B ;
.
- Assemble the perforated brackets with the fastening brackets and
secure them to the gearmotor using the UNI 5739 M8 X 16 screws.
Do not tighten the screws. Leave them loose
- Properly fasten the brackets to the wall and the gearmotor (fastening
will depend in the type of wall) .
Dismantling and disposal - Before proceeding it is always a good idea to
check your local legislation on the matter.
The components of the packaging (i.e. cardboard, plastic, etc.) are solid urban
waste and may be disposed of without much trouble, simply by separating
them for recycling.
Other components (i.e. control boards, transmitter batteries, etc.) may
contain hazardous substances. These must therefore be handed over the
specially authorised disposal fi rms.
DO NOT DISPOSE OF IN NATURE!
The data and information in this manual may be changed at any time and without
prior notice.
or Bar B
.
- Assembler les étriers multi-orifi ces avec ceux de fi xation et les
fi xer sur le motoréducteur à l'aide des vis M8 x 16, en évitant
de les serrer à fond .
- Fixer correctement l'étrier au mur et au motoréducteur (le type
de fi xation dépend du matériau du mur)
Élimination et mise au rebut - Avant d'eff ectuer ces opérations il est
toujours recommandé de vérifi er les normes spécifi ques en vigueur sur
le lieu d'installation.
Les composants de l'emballage (carton, plastiques, etc.) sont assimilables
aux déchets urbains solides et peuvent être éliminés sans aucune diffi culté,
simplement en procédant au recueil diff érencié pour le recyclage.
D'autres composants (cartes électroniques, batteries des émetteurs,
etc.) peuvent par contre contenir des substances polluantes. Il faut donc
les désinstaller et les remettre aux entreprises ayant les autorisations
nécessaires pour la récupération et l'élimination de ceux-ci.
NE PAS ÉLIMINER DANS L'ENVIRONNEMENT !
Les données et les informations contenues dans ce manuel sont susceptibles de subir
ou B ;
des modifications à tout moment et sans aucune obligation d'avertir à l'avance.
.
. 1
8
7
8
6
2
.
.
9
5
3
4
Italiano
IT IT
English
EN EN
Français
FR FR
Deutsch
DE DE
Español
ES ES
Nederlands
NL NL
Portugues
PT PT
Polski
PL PL
Русский
RU RU
