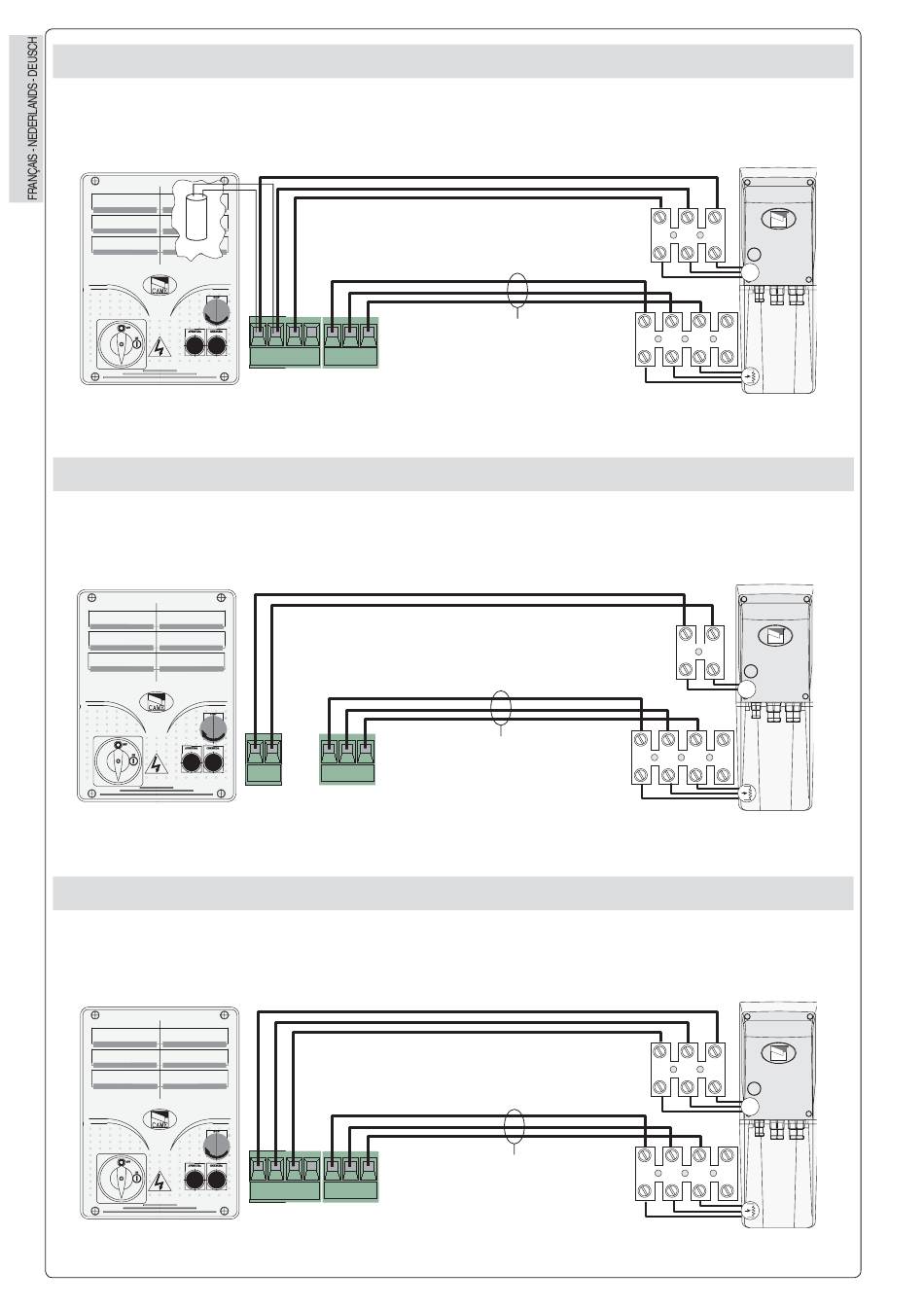

BRANCHEMENT ÉLECTRIQUE Á L'ARMOIRE DE COMMANDE ZCX10/C POUR CBXE // ELEKTRISCHE AANSLUITING AAN HET
BEDIENINGSPANEEL ZCX10/C PER CBXE // ELEKTRISCHER ANSCHLUSS AN DIE SCHALTTAFEL ZCX10/C FÜR CBXE
Remarque: pour le branchement
électrique, utiliser une gaine et des
serre-câbles adaptés afi n de garantir le
degré de protection déclaré.
ARMOIRE DE COMMANDE
BEDIENINGSPANEEL
SCHALTTAFEL
BRANCHEMENT ÉLECTRIQUE Á L'ARMOIRE DE COMMANDE ZL80/C POUR CBXE24 // ELEKTRISCHE AANSLUITING AAN HET
BEDIENINGSPANEEL ZL80/C PER CBXE24 // ELEKTRISCHER ANSCHLUSS AN DIE SCHALTTAFEL ZL80/C FÜR CBXE24
Remarque: pour le branchement
électrique, utiliser une gaine et des
serre-câbles adaptés afi n de garantir le
degré de protection déclaré.
ARMOIRE DE COMMANDE
BEDIENINGSPANEEL
SCHALTTAFEL
BRANCHEMENT ÉLECTRIQUE Á L'ARMOIRE DE COMMANDE ZT5/C POUR CBXET // ELEKTRISCHE AANSLUITING AAN HET
BEDIENINGSPANEEL ZT5/C PER CBXET // ELEKTRISCHER ANSCHLUSS AN DIE SCHALTTAFEL ZT5/C FÜR CBXET
Remarque: pour le branchement
électrique, utiliser une gaine et des
serre-câbles adaptés afi n de garantir le
degré de protection déclaré.
ARMOIRE DE COMMANDE
BEDIENINGSPANEEL
SCHALTTAFEL
12
Opm.: gebruik voor de elektrische
aansluiting geschikte mantels en
kabelstoppers zodat de geciteerde
beschermklasse gegarandeerd wordt.
U
V
W
E
+
E
-
Opm.: gebruik voor de elektrische
aansluiting geschikte mantels en
kabelstoppers zodat de geciteerde
beschermklasse gegarandeerd wordt.
M N
+
E
-
Opm.: gebruik voor de elektrische
aansluiting geschikte mantels en
kabelstoppers zodat de geciteerde
beschermklasse gegarandeerd wordt.
U
V
W
E
+
E
-
Bemerkung: zur Gewährleistung des
erklärten Schutzgrads müssen für
den Elektroanschluss angemessene
Kabelmäntel und Kabelpressen benutzt
werden.
Câble blindé 2402C 224WG
Afgeschermde 2402C 224WG
Abgeschirmtes 2402C 224WG
Bemerkung: zur Gewährleistung des
erklärten Schutzgrads müssen für
den Elektroanschluss angemessene
Kabelmäntel und Kabelpressen benutzt
werden.
Câble blindé 2402C 224WG
Afgeschermde 2402C 224WG
Abgeschirmtes 2402C 224WG
Bemerkung: zur Gewährleistung des
erklärten Schutzgrads müssen für
den Elektroanschluss angemessene
Kabelmäntel und Kabelpressen benutzt
werden.
Câble blindé 2402C 224WG
Afgeschermde 2402C 224WG
Abgeschirmtes 2402C 224WG
R
CAME
W
V
U
M
+
E
-
MOTORÉDUCTEUR
MOTORREDUCTOR
GETRIEBEMOTOR
R
CAME
M
N
M
+
E
-
MOTORÉDUCTEUR
MOTORREDUCTOR
GETRIEBEMOTOR
R
CAME
W
V
U
M
+
E
-
MOTORÉDUCTEUR
MOTORREDUCTOR
GETRIEBEMOTOR
