- Seite 1 DREHTORANTRIEB INSTALLATIONSANLEITUNG A18230 Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender... -
Seite 3: Allgemeine Geschäftsbedingungen
Allgemeine Geschäftsbedingungen 1. ALLGEMEINE BESTIMMUNGEN Diese AGBs gelten für alle Kaufverträge, die Materialien der Came Cancelli Automatici S.p.A. (im Folgenden „die Firma“) betreffen. 2. ANGEBOTE / KOSTENVORANSCHLÄGE Angebote der Firma gelten höchstens für 30 Tage ab Zustelldatum. 3. AUFTRÄGE Der Kaufvertrag ist ab der schriftlichen Auftragsbestätigung seitens der Came Cancelli Automatici S.p.A. bzw. mit der Lieferung der bestellten Produkte seitens der Firma gültig. -
Seite 4: Verwendungszweck Und Verwendungsbedingungen

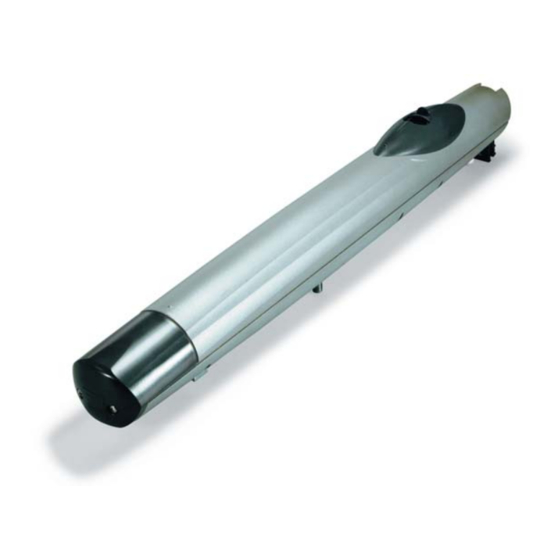

4 Beschreibung 4.1 Getriebemotor Dieses Produkt wurde von der CAME cancelli automatici s.p.a. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Garantie- ausgenommen Verletzungen - 24 Monate. Der Getriebemotor besteht aus zwei Aluhalbschalen in deren Inneren sich der Getriebemotor mit Enconder und Elektroblockierung befi... -
Seite 5: Beschreibung Der Einzelteile
4.3 Beschreibung der Einzelteile A1824 1) Getriebemotor 2) Verankerung Pfeiler 3) Verankerung Tor 4) Schraube, Achsbuchse und Mutter für Verankerung Pfeiler 5) Mutter und Einlegescheibe für Verankerung Tor 6) Zwischenbuchse für Drehzapfen 4.4 Bemaßung (mm) 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: •... -
Seite 6: Arbeitsgeräte Und Material
5.2 Arbeitsgeräte und Material Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den geltenden Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung wird die Mindestausrüstung für den Installateur dargestellt. 5.3 Kabelmindeststärken und typen Kabellänge Kabellänge Kabellänge Anschlüsse... -
Seite 7: Installation Des Antriebes
5.5 Installation des Antriebes Bei den folgenden Figuren handelt es sich nur um Beispiele, da der für die Anbringung von Antrieb und Zubehör benötigte Raum von der Größe abhängt. Es ist Sache des Installateurs, die geeigneteste Lösung zu finden. Die für die vom Kabelschacht kommenden Kabel benötigten gewellten Schläuche auslegen. N.B. - Seite 8 Die beiden Teile der Pfeilerverankerung zusammenbauen und verschweißen. Die Verankerung an der zuvor bestimmten Stelle mit geeigneten Schrauben und Dübeln befestigen bzw, bei Metallpfeilern verschweißen. Die Torverankerung auf das Tor schweißen und dabei die in der Tabelle angegebenen Maße beachten. Anmerkung: bei Toren, die nicht aus Metall bestehen, die beiden Teile der Verankerung verschweißen und mit geeigneten Schrauben befestigen.
- Seite 9 Inserire la boccola sul perno attacco di testa, wie in der Abbildung dargestellt. Achsbuchse Torfl ügel öffnen und facettierten Anschlusszapfen in das Ösenloch des Antriebskopfbügels stecken und mit der mitgelieferten Mutter mit Unterlegscheibe befestigen (1) oder den Antrieb entriegeln (siehe Abschnitt manuelle Entriegelung), den Deckel vom Antriebskopf abnehmen und den facettierten Anschlusszapfen mit dem Schraubenzieher verschieben, bis er mit dem Ösenloch übereinstimmt und befetigen (2).
-
Seite 10: Anschluss An Steuerung
5.6 Anschluss an Steuerung Für den elektrischen Anschluss, Kabelschacht und Abzweigdosen verwenden. Anschluss des 230V a.c. Getriebemotors mit Zulaufverzögerung. ZA3N Motorsteuerung Anschluss des 230V a.c. Getriebemotors mit Aufl aufverzögerung. Speisung 230V a.c. - 50/60 Hz 5.7 Installation bei sich nach außen öffnendem Torflügel Öffnung (mm) (mm) - Seite 11 Verankerung Tor Verankerung Pfeiler Zusatzverankerung Den mechanischen Anschlag im Aufl auf abnehmen und auf der anderen Seite befestigen. Den Torfl ügel öffnen, den mechanischen Anschlag am Befestigungszapfen anbringen und befestigen. Getriebemotoren, wie in der Zeichnung angegeben an die Steuerung anschließen. gelb/grün Speisung blau...
-
Seite 12: Manuelle Entriegelung Des Getriebemotors
5.8 Manuelle Entriegelung des Getriebemotors Schutzklappe des Entriegelungsblocks öffnen (aufschieben), Schlüssel einstecken und drehen. 6 Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. -
Seite 13: Wartung
7 Wartung 7.1 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 14: Außerplanmäßige Wartung
Kontrollbuch in das die vom Verwender regelmäßigen Wartungsmaßnahmen (alle 6 Monate) eingetragen werden Datum Bemerkungen Unterschrift 7.3 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfirmen durchgeführt wurden. N.B. außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Kontrollbuch für außerplanmäßige Wartung Stempel Installateur Name des Fachmanns... -
Seite 15: Abbruch Und Entsorgung
8 Abbruch und Entsorgung CAME Cancelli Automatici S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen:... - Seite 16 (+7) 495 739 00 69 (ext. 226) (+44) 115 9210431 CAME Group Benelux S.a. CAME Group Benelux S.a. CAME (Shanghai) Automatic Gates Co. Ltd. CAME (Shanghai) Automatic Gates Co. Ltd. Zoning Ouest 7 1st Floor, Building 2, 7860 Lessines - Lessines - BELGIUM No.
