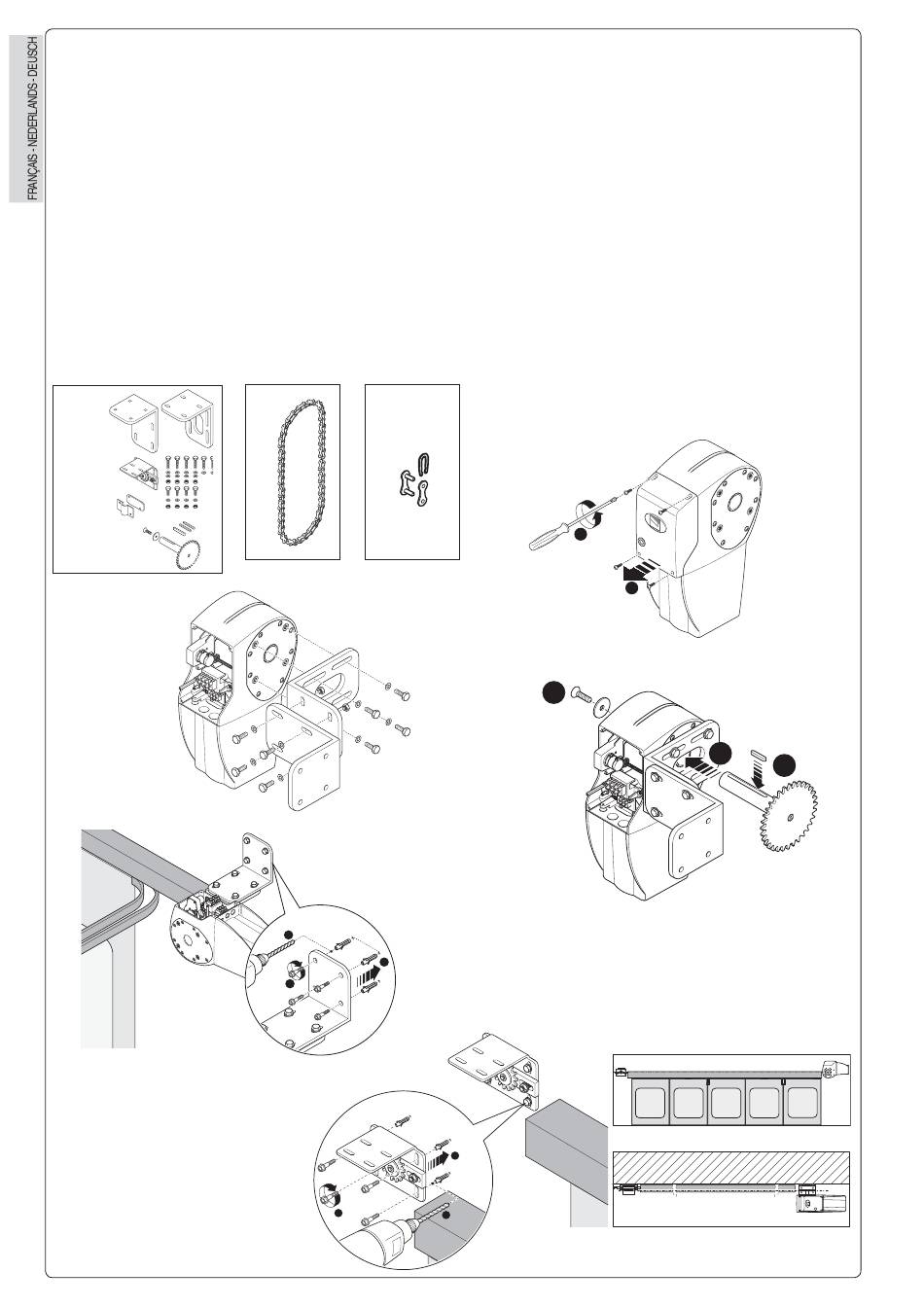

PORTES PLIANTES – Pour monter
l'automatisme sur des portes avec
plusieurs vantaux, il est nécessaire
d'utiliser l'accessoire C004 (système
de renvoi pour portes pliantes).
Ouvrir le couvercle de protection du
motoréducteur.
Assembler les deux brides d'ancrage et
les fi xer au motoréducteur.
Introduire la languette dans la cavité
de l'arbre du pignon denté Z26, enfi ler
le pignon dans l'arbre creux du moteur
et le fi xer de l'autre côté avec une vis
UNI 5933 M6x16 et une rondelle.
Fixer le groupe avec des éléments
adaptés à la conformation du mur.
Fixer le renvoi tendeur de chaîne de
l'autre côté du motoréducteur, dans
l'axe du pignon.
C004
+
10
VOUWPOORTEN – Voor plaatsing op
poorten met meerdere vleugels is het
accessoire C004 (transmissiesysteem
voor vouwpoorten) vereist.
Open het deksel van de motorreductor.
Assembleer de twee verankeringsbeugels
en bevestig ze op de motorreductor.
Steek het lipje in de holte van de as van
de getande pignon Z26, steek de pignon
in de kabelas van de motor en bevestig
hem met een schroef UNI 5933 M6x16
en ringetje aan de andere kant.
Bevestig de eenheid met geschikte on-
derdelen gekozen afhankelijk van de aard
van de wand.
Bevestig het transmissiestuk van de
kettingaanspanner aan de tegenoverge-
stelde kant van de motorreductor, op één
as met de pignon.
CCT
CGIU
+
1
2
3
3
FALTFLÜGELTORE – Bei der Installation
von Toren mit mehreren Türfl ügeln,
muss das Zubehörteil C004 (Umlenk-
system für Faltfl ügeltore) benutzt
werden.
Den Schutzdeckel des Getriebemotors
öffnen.
Die beiden Verankerungsbügel zu-
sammenbauen und am Getriebemotor
befestigen.
Die Passfeder in den Hohlraum der
Zahnritzelwelle Z26 anbringen, das
Ritzel in die hohle Motorwelle einfüh-
ren und mit einer Schraube UNI 5933
M6x16 und einer Unterlegscheibe auf
der Rückseite befestigen.
Die Gruppe mit entsprechend der
Wandbeschaffenheit angebrachten
Elementen befestigen.
Die Kettenspanner-Umlenkvorrichtung
achsgleich mit dem Ritzel von der
entgegengesetzten Seite des Getriebe-
motors aus befestigen.
1
3
2
1
C A
M E
2
2
1
