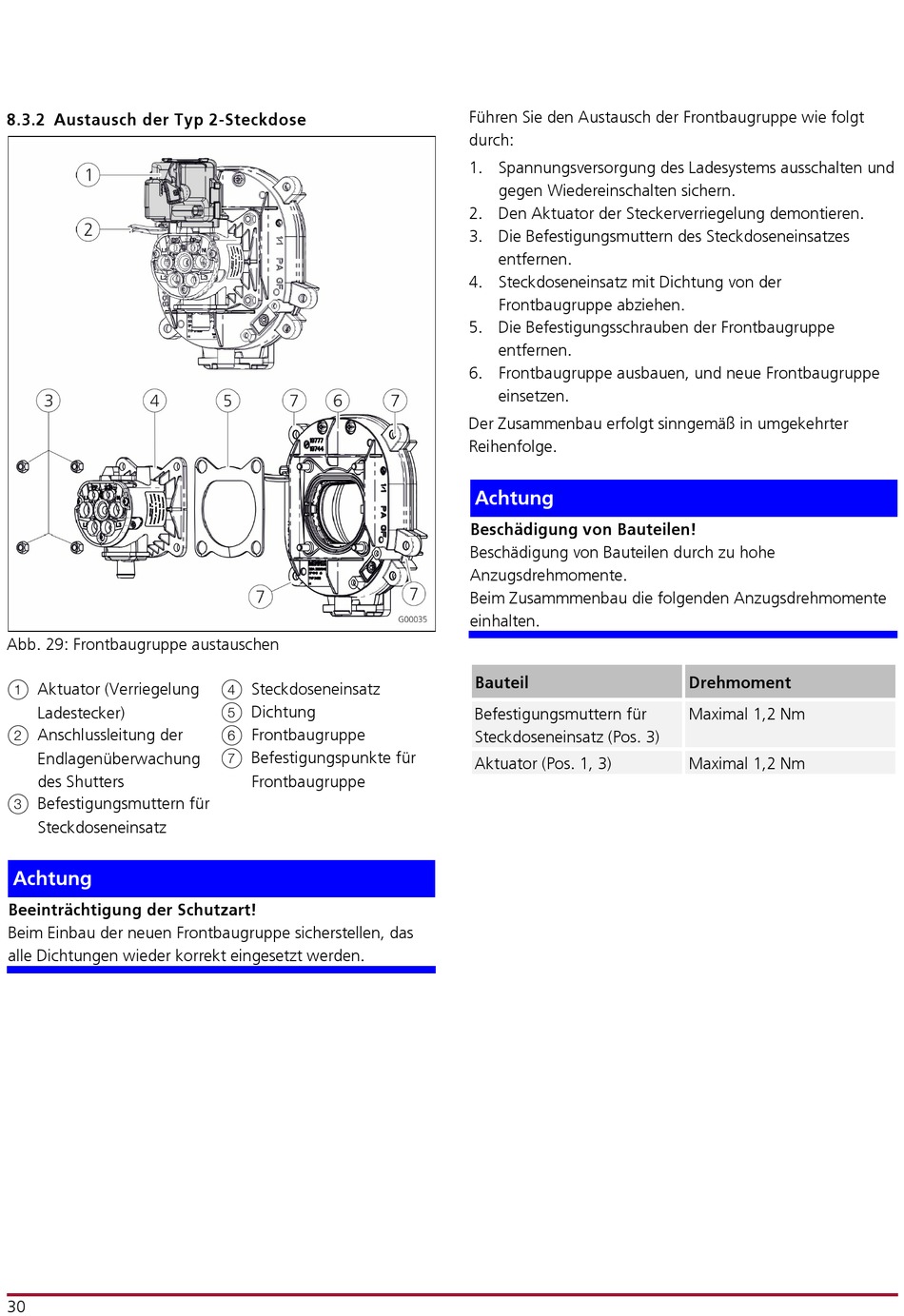

8.3.2 Austausch der Typ 2-Steckdose
Abb. 29: Frontbaugruppe austauschen
1
Aktuator (Verriegelung
Ladestecker)
Anschlussleitung der
2
Endlagenüberwachung
des Shutters
Befestigungsmuttern für
3
Steckdoseneinsatz
Achtung
Beeinträchtigung der Schutzart!
Beim Einbau der neuen Frontbaugruppe sicherstellen, das
alle Dichtungen wieder korrekt eingesetzt werden.
30
4
Steckdoseneinsatz
Dichtung
5
Frontbaugruppe
6
Befestigungspunkte für
7
Frontbaugruppe
Führen Sie den Austausch der Frontbaugruppe wie folgt
durch:
1. Spannungsversorgung des Ladesystems ausschalten und
gegen Wiedereinschalten sichern.
2. Den Aktuator der Steckerverriegelung demontieren.
3. Die Befestigungsmuttern des Steckdoseneinsatzes
entfernen.
4. Steckdoseneinsatz mit Dichtung von der
Frontbaugruppe abziehen.
5. Die Befestigungsschrauben der Frontbaugruppe
entfernen.
6. Frontbaugruppe ausbauen, und neue Frontbaugruppe
einsetzen.
Der Zusammenbau erfolgt sinngemäß in umgekehrter
Reihenfolge.
Achtung
Beschädigung von Bauteilen!
Beschädigung von Bauteilen durch zu hohe
Anzugsdrehmomente.
Beim Zusammmenbau die folgenden Anzugsdrehmomente
einhalten.
Bauteil
Befestigungsmuttern für
Steckdoseneinsatz (Pos. 3)
Aktuator (Pos. 1, 3)
Drehmoment
Maximal 1,2 Nm
Maximal 1,2 Nm
