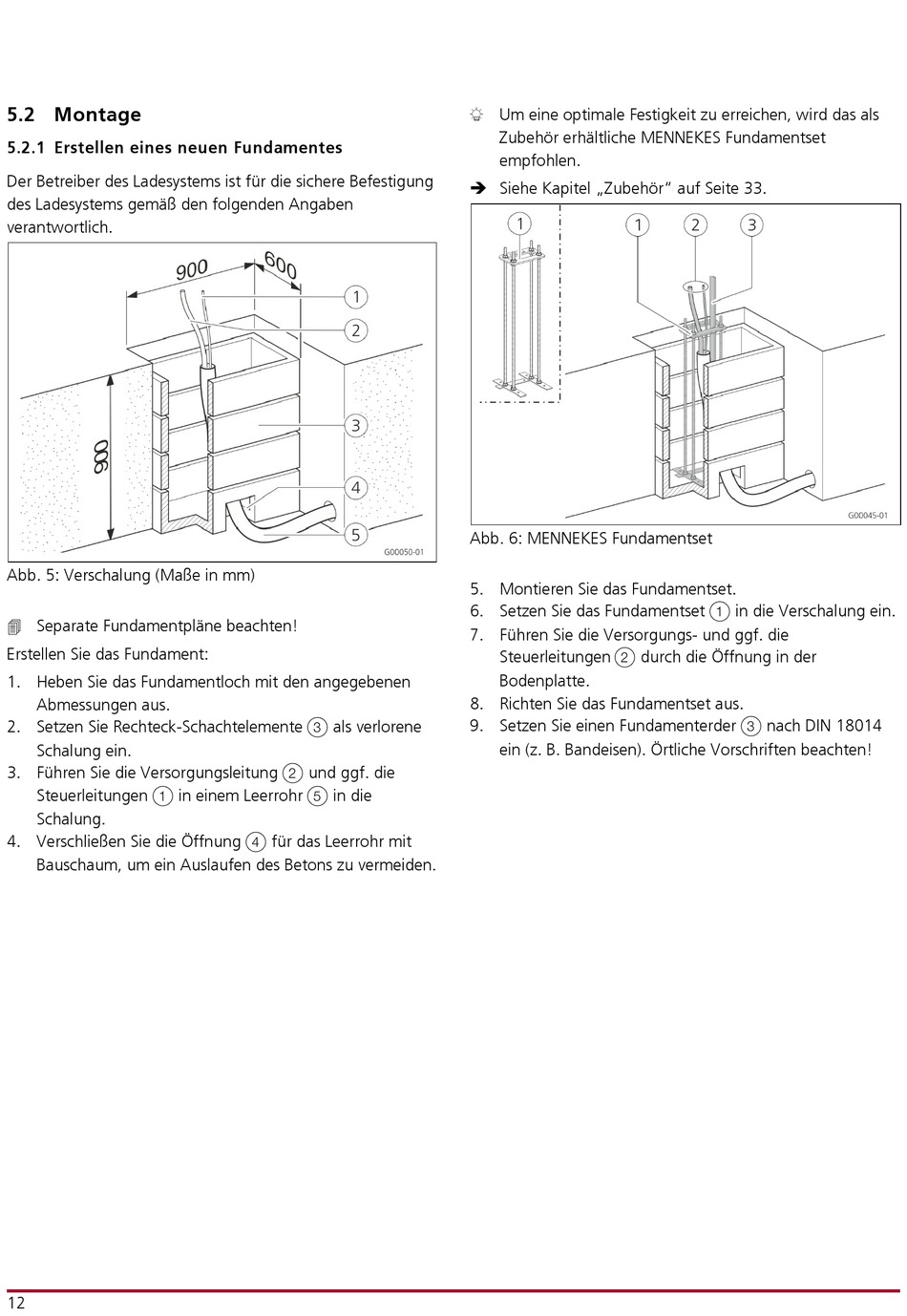

5.2 Montage
5.2.1 Erstellen eines neuen Fundamentes
Der Betreiber des Ladesystems ist für die sichere Befestigung
des Ladesystems gemäß den folgenden Angaben
verantwortlich.
Abb. 5: Verschalung (Maße in mm)
Separate Fundamentpläne beachten!
Erstellen Sie das Fundament:
1. Heben Sie das Fundamentloch mit den angegebenen
Abmessungen aus.
2. Setzen Sie Rechteck-Schachtelemente
Schalung ein.
3. Führen Sie die Versorgungsleitung
Steuerleitungen
in einem Leerrohr
1
Schalung.
4. Verschließen Sie die Öffnung
Bauschaum, um ein Auslaufen des Betons zu vermeiden.
12
3
als verlorene
und ggf. die
2
in die
5
für das Leerrohr mit
4
Um eine optimale Festigkeit zu erreichen, wird das als
Zubehör erhältliche MENNEKES Fundamentset
empfohlen.
Siehe Kapitel „Zubehör" auf Seite 33.
Abb. 6: MENNEKES Fundamentset
5. Montieren Sie das Fundamentset.
6. Setzen Sie das Fundamentset
7. Führen Sie die Versorgungs- und ggf. die
Steuerleitungen
2
durch die Öffnung in der
Bodenplatte.
8. Richten Sie das Fundamentset aus.
9. Setzen Sie einen Fundamenterder
ein (z. B. Bandeisen). Örtliche Vorschriften beachten!
1
in die Verschalung ein.
nach DIN 18014
3
