3.4 Aufbau

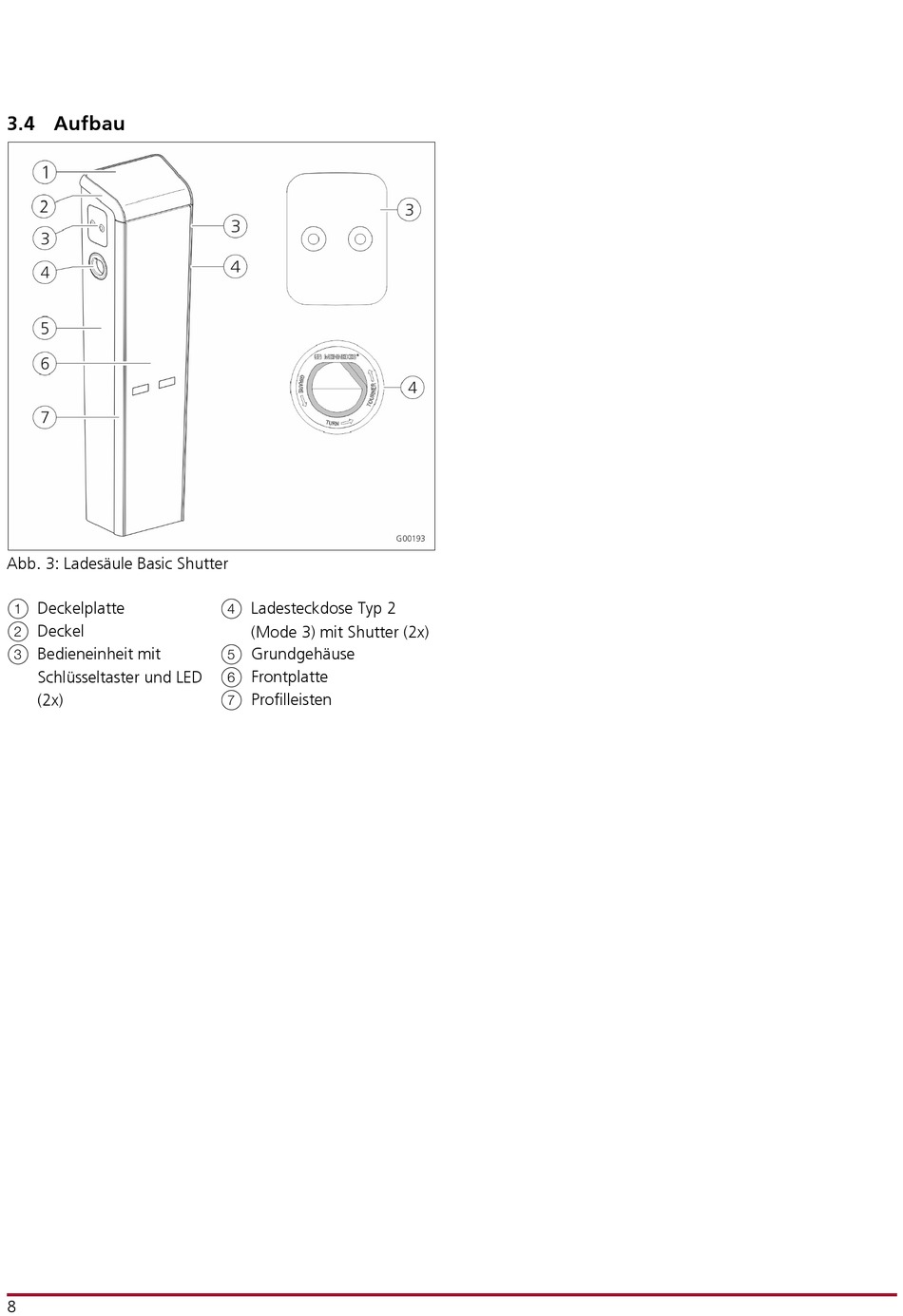

Abb. 3: Ladesäule Basic Shutter
Deckelplatte
1
Deckel
2
Bedieneinheit mit
3
Schlüsseltaster und LED
(2x)
Wechsel ein-auf zweispaltig
8
Ladesteckdose Typ 2
4
(Mode 3) mit Shutter (2x)
Grundgehäuse
5
Frontplatte
6
Profilleisten
7
