4.3
comfyTig 18-1 HW
4
5
6
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-500142-EW500
05.04.2016

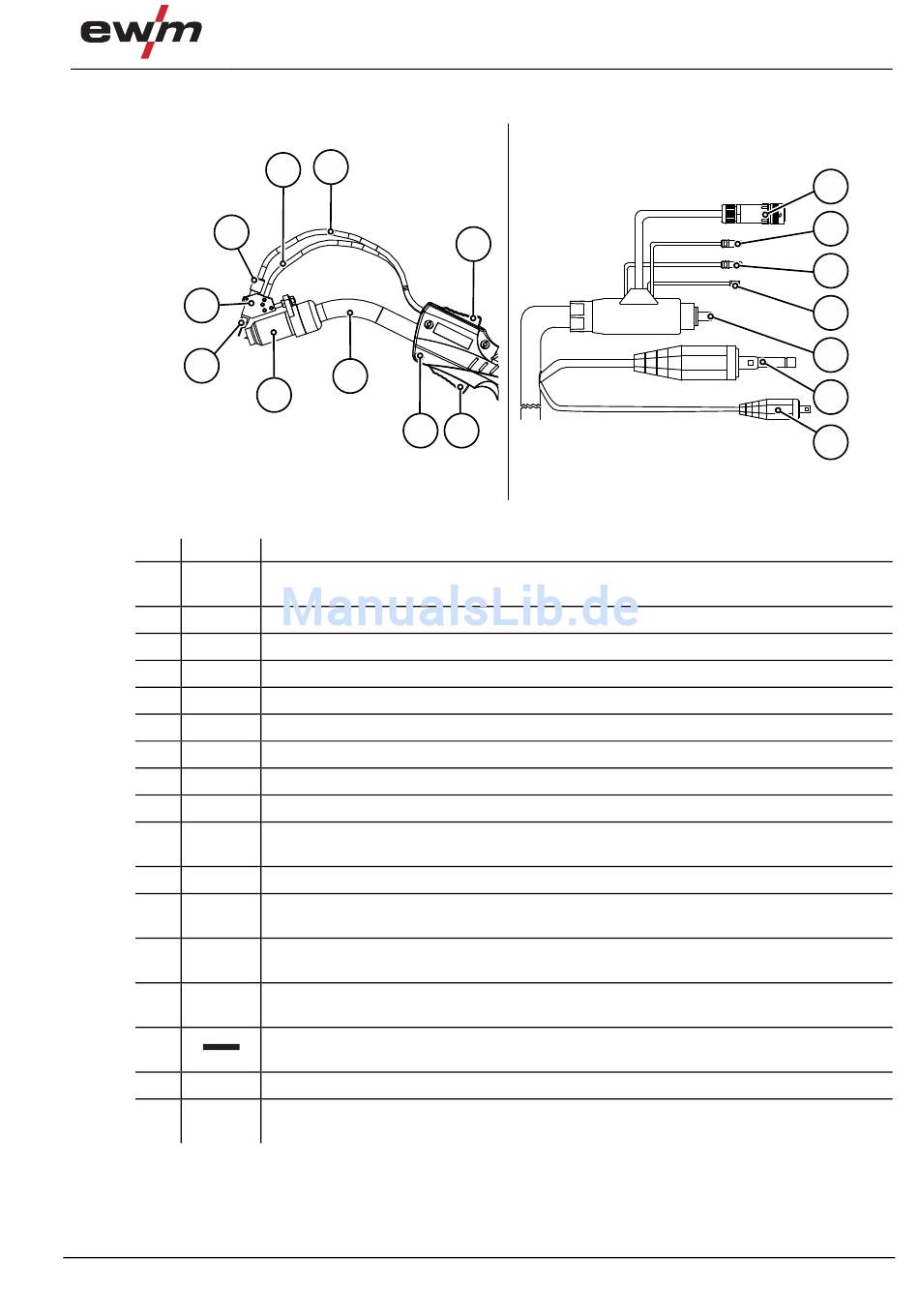

Gerätebeschreibung - Schnellübersicht
2
3
8
7
9
Beschreibung
0
Brennertaster
BRT 1 – Schweißstrom (Start/Stopp)
Drahtführungsschlauch
Heißdrahtstromleitung
Überwurfmutter
Drahtzuführungswinkel
Stromdüse (Drahtführung)
Gasdüse
Brennerhals
Handgriff
Brennertaster
BRT 2 – Drahtsteuerung (Start/Stopp)
Kabelstecker, Steuerleitung
Schnellverschlussnippel, blau
Kühlmittelvorlauf
Schnellverschlussnippel, rot
Kühlmittelrücklauf
Anschlussnippel, Schutzgas
Schnellverschluss
Anschluss Schweißstrom (WIG)
dezentral, Potential minus
Anschlussstecker, Drahtführung
Anschlussstecker, Schweißstrom (Heißdraht)
Potential minus
1
10
Abbildung 4-2
comfyTig 18-1 HW
11
12
13
14
15
16
17
13
